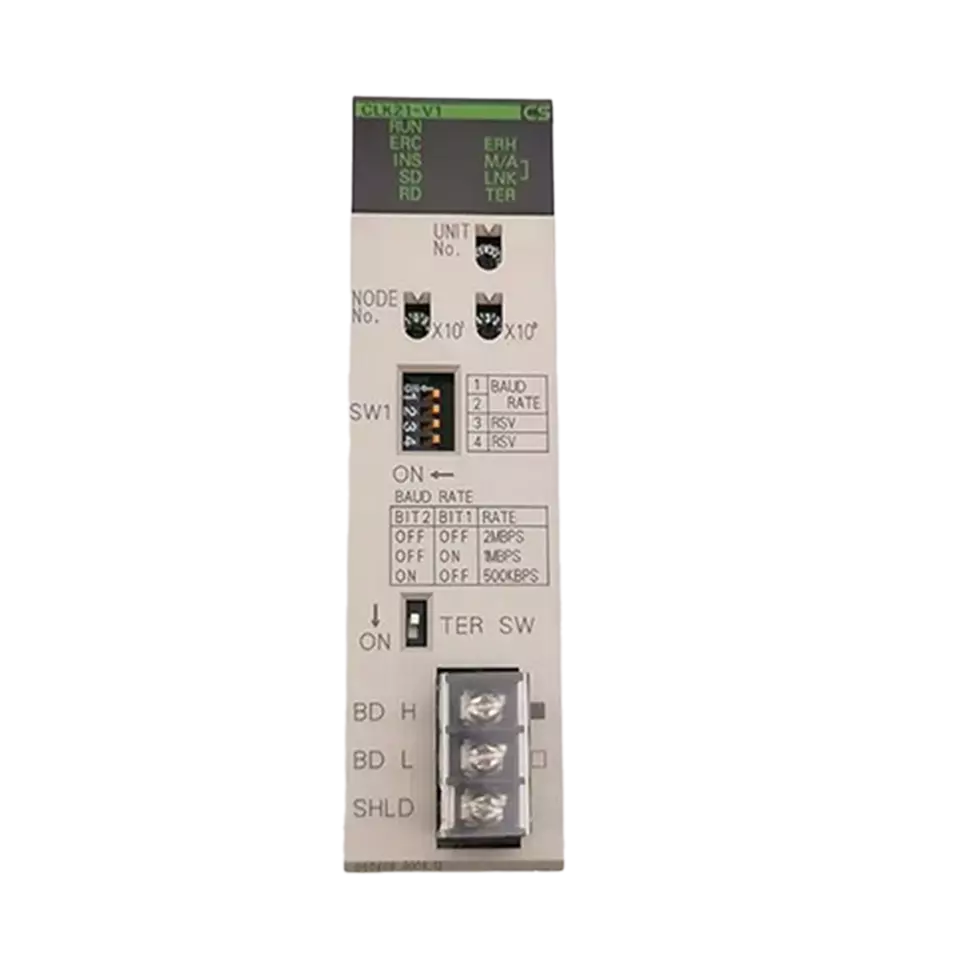

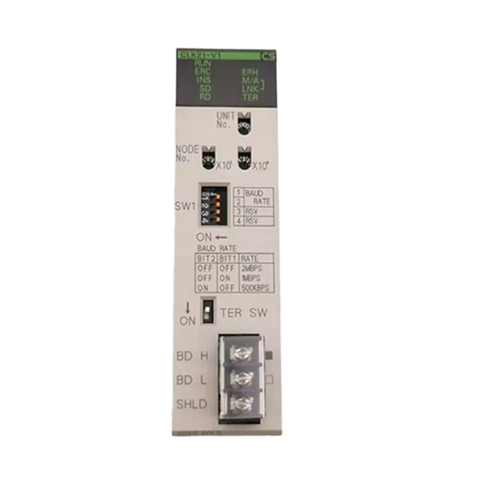

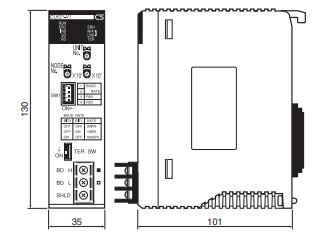

OMRON CS1W-CLK21 представляет собой модуль Controller Link Controller Link Unitдля программируемых логических контроллеров серии CS1. Он обеспечивает высокоскоростную и надежную сетевую связь между ПЛК и другими устройствами в автоматизированных системах посредством витой пары.
OMRON CS1W-CLK21 - модуль сетевого интерфейса Controller Link, работающий по технологии передачи данных с использованием экранированного витого кабеля. Этот модуль применяет метод N:N token-bus и кодирование Манчестер для передачи информации, обеспечивая устойчивую и быструю коммуникацию с передачей до 2 Мбит/с на расстоянии до 500 метров.
Controller Link позволяет обмениваться большими объемами данных между несколькими ПЛК серии CS и компьютерами, что упрощает централизованное управление и мониторинг производственных процессов. Сеть может содержать до 32 узлов без использования повторителей и может быть расширена с их помощью. Поддерживаются функции передачи данных Data Links и обмена сообщениями Message Service, которые обеспечивают двухсторонний и асинхронный обмен информацией между устройствами.
Модуль устанавливается на расширительную шину CPU или CS-базу и занимает одно слотовое место. Он потребляет около 0,33 А от питания 5 В ПЛК и предназначен для работы в промышленной среде с диапазоном температур от 0 до 55 °C.
Поддержка расширенных функций, таких как самодиагностика, тесты связи (EchoBack), журналирование ошибок и таймер сторож, повышают надежность и стабильность работы системы. Для управления и конфигурирования сети используется программное обеспечение Omron CX-Programmer или CX-Integrator.
CS1W-CLK21 широко применяется в промышленной автоматизации, где требуется обмен данными между многими контроллерами и компьютерами на больших промышленных объектах, повышая гибкость и эффективность управления.
| Фирма изготовитель | Omron |
| Серия | CS1 |
| Модель | CS1W-CLK21 |
| Тип связи | Wired shielded twisted-pair cable |
| Метод передачи | N:N token-bus method |
| Кодирование | Manchester code |
| Скорость передачи данных | До 2 Мбит/с |
| Максимальная длина линии | До 500 м (2 Мбит/с) |
| Максимальное количество узлов | 32 (без повторителей) |
| Интерфейс подключения | Шина CPU или базовая шина CS |
| Питание | 5 В DC |
| Потребляемый ток | 0.33 А |
| Вес | Около 220 г |
| Температурный диапазон | 0–55 °C |
| Поддерживаемые функции | Data link, message service, самодиагностика, EchoBack, журналирование ошибок, таймер сторож |
- Высокоскоростная передача данных (до 2 Мбит/с) по витой паре на расстояния до 500 м.
- Поддержка до 32 узлов в сети без повторителей, с возможностью расширения.
- Надежное кодирование Манчестер и метод token-bus для устойчивой связи.
- Компактная конструкция для установки на CPU Backplane или CS-series Expansion Backplane.
- Расширенные функции диагностики и мониторинга работы сети.
- Интеграция с ПО Omron CX-Programmer и CX-Integrator для удобства настройки.
- Используется в системах автоматизации для обмена большими объемами данных между ПЛК и компьютерами.
Omron отмечает, что CS1W-CLK21 является надежным и высокоэффективным решением для организации сетевого обмена данных в автоматизированных системах. Его способность стабильно передавать большие объемы данных и диагностировать состояние сети позволяет повысить производительность и обеспечить бесперебойную работу промышленных процессов в условиях больших производственных объектов.
