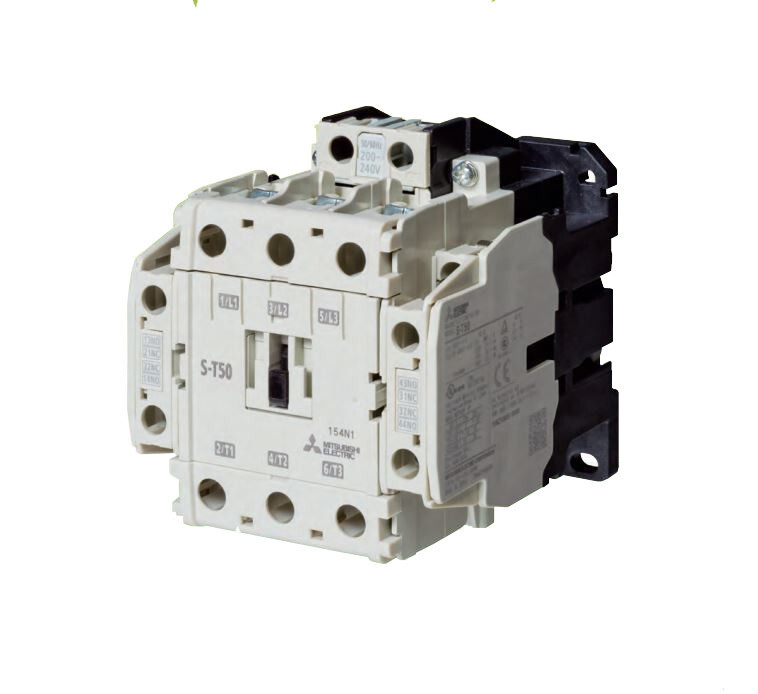

Контактор Mitsubishi S-T50 представляет собой надежное и эффективное устройство для коммутации электрических цепей в промышленных и автоматизированных системах. Контактор предназначен для работы с трехфазными асинхронными двигателями и другими нагрузками. Используется в различных областях, включая управление насосами, вентиляторами, конвейерами и другими механизмами.
Mitsubishi S-T50 представляет собой трехполюсный электромагнитный контактор серии S-T, предназначенный для коммутации силовых цепей переменного тока в промышленных электроустановках. Данный контактор рассчитан на номинальный ток до 50 А в категории применения AC-3 при напряжении 400 В. Рабочее напряжение главной цепи составляет 220-440 В переменного тока с частотой 50/60 Гц, при этом цепь управления поддерживает широкий диапазон напряжений 24-400 В как переменного, так и постоянного тока в зависимости от исполнения катушки. Контактор отличается высокой надежностью с механической износостойкостью не менее 10 миллионов операций и электрической износостойкостью порядка 200 тысяч операций при работе с нагрузками AC-3. Конструктивно устройство выполнено в компактном корпусе со степенью защиты IP20, что предполагает его установку в защищенных электрощитах или шкафах управления. Производитель особо отмечает модульную конструкцию изделия, которая обеспечивает удобство монтажа и возможность установки дополнительных аксессуаров, включая вспомогательные контакты и механические фиксаторы. Важной особенностью является совместимость с тепловыми реле серии TH, что позволяет создавать комплексные решения для защиты электродвигателей. Основная сфера применения контактора S-T50, согласно данным производителя, включает управление асинхронными электродвигателями, коммутацию цепей освещения, управление нагревательными элементами и другими промышленными нагрузками.
| Производитель | Mitsubishi Electric |
| Серия | MS‑T / S‑T серии контакторов |
| Модель | S-T50 (ST 50) |
| Номинальное напряжение катушки | 100–127 В переменного тока (50/60 Гц) |
| Номинальный ток (А) при 3-фазном AC 690 | 26В |
| Номинальная мощность (кВт) при 3-фазном AC 220–240 В | 15 |
| Номинальная мощность (кВт) при 3-фазном AC 380–440 В и 690 В | 22 |
| Номинальное напряжение | 690В |
| Количество полюсов | 3 |
| Механическая износостойкость (без нагрузки) | 10 000 000 срабатываний |
| Тип контактора | Нереверсивный, с катушкой переменного тока |
| Дополнительные контакты | 2 нормально открытых (NO) и 2 нормально закрытых (NC) |
| Вес | 0,55 кг |
| Температурный диапазон эксплуатации | от -10 до +40 °C |
| Потребляемая мощность катушки | пиковая — 110 ВА, длительная — 10 ВА |
| Сопротивление изоляции | 100 МΩ при 500 В |
Компактное исполнение, модульная расширяемость и энергоэкономная конструкция – таковы главные требования, предъявляемые пользователями к основным и вспомогательным контакторам.
