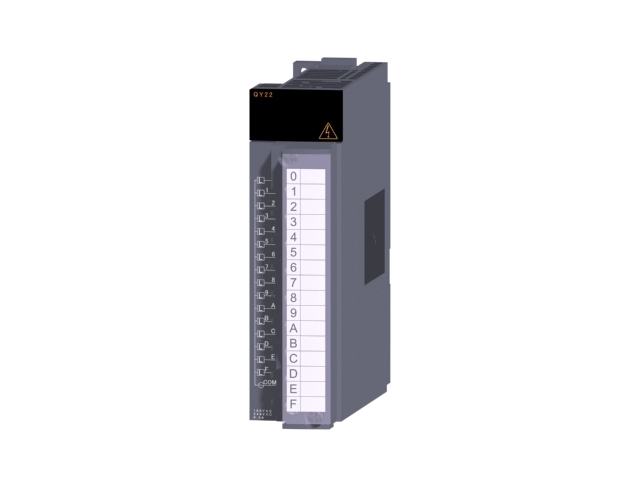

Mitsubishi Electric QY22 представляет собой модуль дискретного вывода переменного тока для программируемых логических контроллеров ПЛК серии MELSEC-Q. Он имеет 16 выходов типа TRIAC и используется для управления исполнительными механизмами, такими как соленоиды, клапаны и контакторы, напрямую от ПЛК.
Модуль QY22 является ключевым компонентом для расширения возможностей ПЛК серии MELSEC-Q от Mitsubishi Electric, одного из лидеров в области промышленной автоматизации. Он устанавливается в базовый блок контроллера и предназначен для преобразования внутренних сигналов управления ПЛК в сигналы переменного тока AC, необходимые для питания внешних устройств.
Особенностью данной модели является использование выходов типа TRIAC симистор. Симисторные выходы идеальны для коммутации переменного тока, они обеспечивают высокую скорость и долговечность по сравнению с традиционными релейными выходами, поскольку не имеют механических частей. Это делает их подходящими для приложений, где требуется частое переключение.
| Фирма-изготовитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC Q-Series |
| Модель | QY22 |
| Тип устройства | Модуль дискретного вывода |
| Количество выходов | 16 точек |
| Тип выходов | Симисторный (TRIAC) |
| Номинальное напряжение | 100-240 В AC |
| Номинальный ток | 0.6 А на точку |
| Занимаемые точки входа/выхода | 16 |
| Электрическое подключение | Винтовые клеммы |
| Изоляция | Фотоэлектрическая изоляция между выходом и логической частью |
| Потребление тока | 0.25 А (от внутреннего источника ПЛК) |
- Высокая плотность выходов. 16 выходов в компактном корпусе.
- Симисторные выходы. Обеспечивают высокую скорость переключения и долгий срок службы.
- Напряжение AC. Предназначен для работы с устройствами, требующими питания переменным током.
- Надежность. Оптическая изоляция защищает внутренние цепи ПЛК от внешних помех.
- Универсальность. Легко интегрируется с другими модулями серии MELSEC Q.
Mitsubishi Electric позиционирует свои модули серии MELSEC Q как основу для построения масштабируемых, высокопроизводительных и надежных систем автоматизации. Производитель подчеркивает, что модуль QY22 обеспечивает исключительную гибкость и надежность, позволяя эффективно управлять широким спектром исполнительных устройств в самых сложных промышленных условиях.
