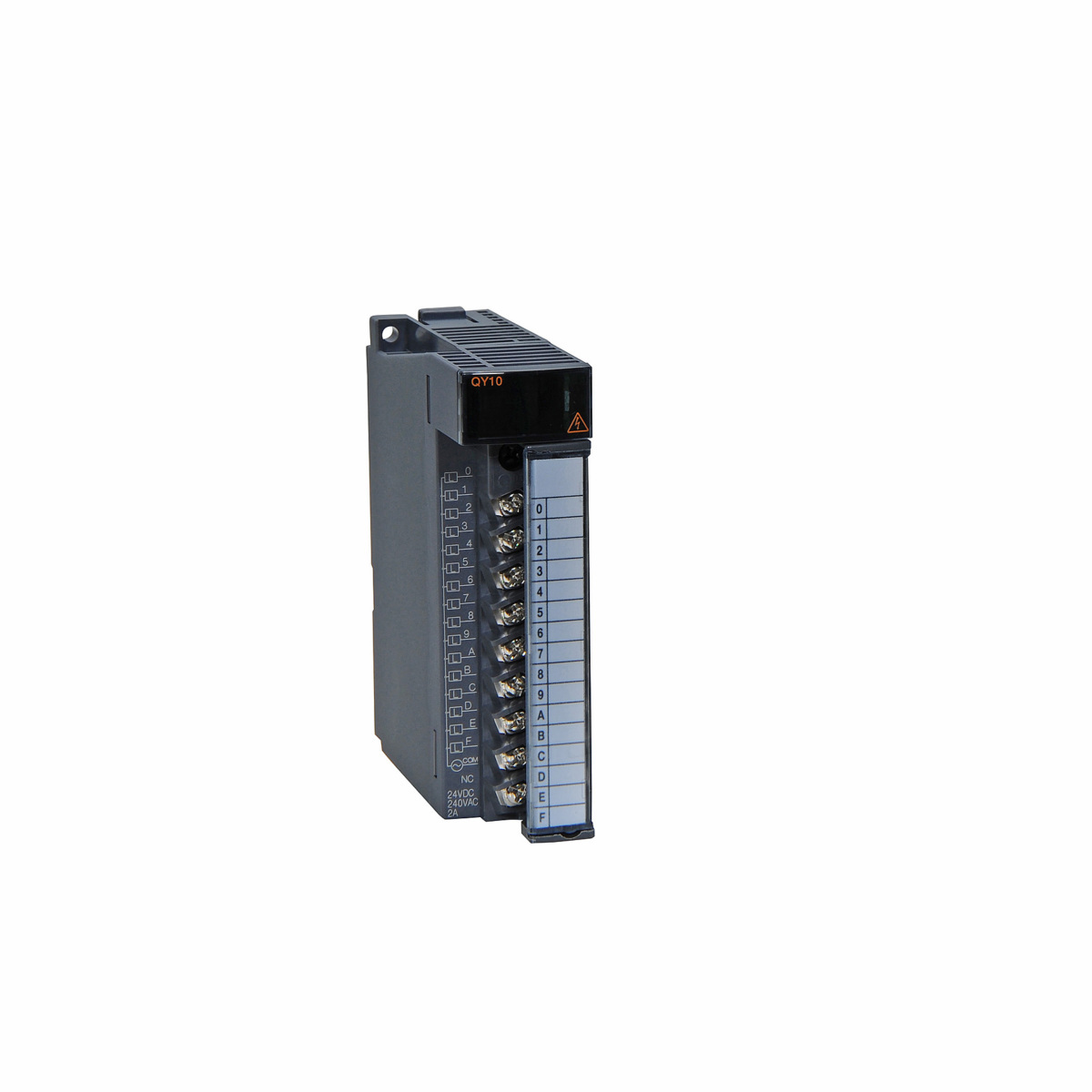

Mitsubishi Electric QY10 представляет собой модуль расширения релейных выходов для программируемых логических контроллеров серии МЕЛСЕК Кью. Устройство предназначено для коммутации внешних исполнительных механизмов с высокими токами нагрузки.
Этот модуль является важным звеном между слаботочной управляющей электроникой контроллера и мощными исполнительными устройствами, такими как электромагнитные пускатели, катушки клапанов или сигнальные лампы. Принцип работы основан на использовании электромеханических реле, которые обеспечивают полную гальваническую развязку между внутренней шиной контроллера и внешними электрическими цепями. Это защищает центральный процессор от возможных скачков напряжения и помех со стороны нагрузки.
Модуль QY10 оснащен шестнадцатью независимыми точками вывода, объединенными в одну общую группу. Каждое реле способно коммутировать токи как переменного, так и постоянного тока, что делает устройство универсальным инструментом в арсенале инженера по автоматизации. Конструкция модуля предусматривает легкую установку на базовое шасси контроллера без необходимости использования проводов для питания внутренней логики. Внешние подключения выполняются через съемный клеммный блок, что позволяет производить замену модуля без отсоединения каждого отдельного провода. На лицевой панели расположены светодиодные индикаторы состояния каждого выхода, позволяющие оперативно оценивать работу системы в режиме реального времени. Высокое качество контактных групп гарантирует длительный срок службы реле даже при частых переключениях индуктивных нагрузок. Модуль проходит многоступенчатую проверку качества, что обеспечивает его безотказную работу в составе критически важных систем управления технологическими процессами.
| Фирма-изготовитель | Mitsubishi Electric (Япония) |
| Серия и модель | MELSEC Q, QY10 |
| Тип устройства | Модуль вывода |
| Тип выходов | Релейные (16 реле на 16 выходов) |
| Количество выходов | 16 точек |
| Номинальное напряжение нагрузки | 240 В AC / 24 В DC |
| Максимальный ток нагрузки | 2 А на точку |
| Общий ток | 8 А на общий терминал (общие выходы) |
| Коммутация | 16 точек на один общий терминал |
| Время отклика | 12 мс или менее |
| Способ подключения | Винтовые клеммы (18-контактный клеммный блок) |
| Потребляемый ток | 430 мА (от внутреннего источника 5 В DC) |

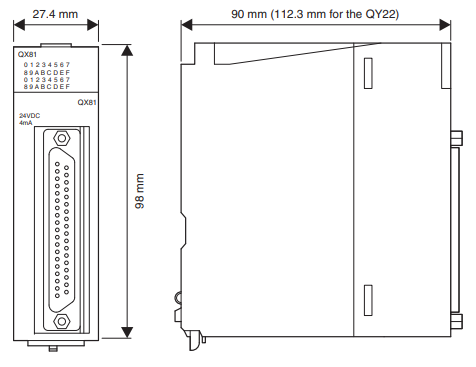

| Габаритные размеры (ШхВхГ) | 27.4 x 98 x 90 мм |
| Вес | 0.22 кг |
- Релейные выходы. Обеспечивают гальваническую развязку между ПЛК и исполнительными механизмами, что позволяет управлять нагрузками как переменного, так и постоянного тока.
- Модульная конструкция. Как часть серии MELSEC Q, модуль QY10 легко интегрируется в любую конфигурацию ПЛК, позволяя расширять систему по мере необходимости.
- Надежность. Модуль разработан для долгосрочной эксплуатации в промышленных условиях, а его релейные контакты имеют высокий механический и электрический ресурс.
- Простота монтажа. Установка на базовый блок ПЛК и подключение через стандартный клеммный блок с винтами делают монтаж и обслуживание простыми и быстрыми.
- Светодиодная индикация. Наличие светодиодов для каждой точки вывода позволяет оперативно контролировать состояние модуля и проводить диагностику.
Mitsubishi Electric позиционирует модули ввода/вывода серии MELSEC Q как основу для построения масштабируемых и высокопроизводительных систем управления. Производитель подчеркивает, что QY10 - это надежный и универсальный компонент, который обеспечивает гибкость и простоту при управлении широким спектром исполнительных устройств. Основные преимущества этой серии - это модульность, надежность, простота интеграции и высокое качество, что делает ее идеальным выбором для создания сложных, но при этом легко обслуживаемых систем автоматизации.
