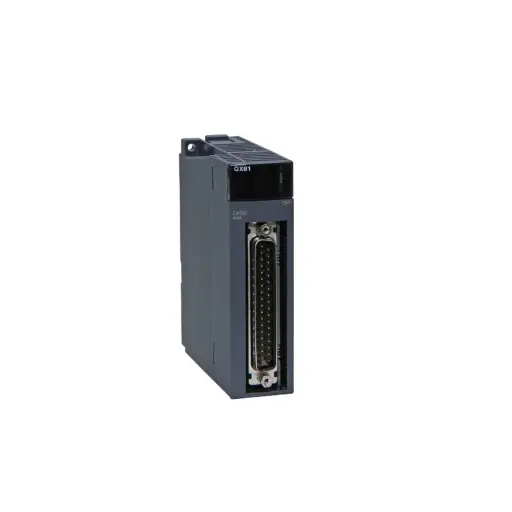

Mitsubishi QX81

Mitsubishi QX81 представляет собой цифровой входной модуль, используется для получения сигналов от дискретных датчиков в системах автоматизации.

Артикул: QX81
Наличие: Есть в наличии
8639.4 8639.40 руб
добавить к сравнению перейти к сравнению
  • Описание

Модуль дискретного ввода Mitsubishi QX81

Модуль QX81 представляет собой часть семейства MELSEC‑Q от Mitsubishi Electric, предназначен для расширения цифровых входов ПЛК. Модуль обеспечивает 32 входа типа source при напряжении 24 V DC и токе срабатывания около 4–6 mA, совместим с Q-CPU через разъём SUB‑D 37‑pin. Этот модуль оснащён оптической развязкой входов, что повышает устойчивость к помехам и обеспечивает безопасность цепей. Поддерживается высокая скорость передачи данных — до 16 Mbps между платами. Внутреннее потребление тока — около 75 mA, а каждое включение сигнала требует примерно 6 mA. Модуль компактный (98 × 27.4 × 90 мм) и лёгкий (~0.135 кг). Отличается различными временами отклика (1/5/10/20/70 мс), подходящими для разных задач. Модуль совместим с CE, UL/CUL и UKCA; может устанавливаться рядом с другими модулями MELSEC‑Q и легко встраивается в существующие системы. Часто встречается на рынке — новые запечатанные и refurbished варианты.

Основные технические характеристики

Производитель Mitsubishi Electric (Япония)
Серия MELSEC‑Q
Модель QX81
Тип Цифровой входной модуль
Кол-во входов 32 точки
Напряжение питания входов 24 V DC
Ток на вход 4–6 mA
Тип развязки Оптическая
Скорость передачи данных до 16 Mbps
Время отклика 1 / 5 / 10 / 20 / 70 мс
Тип разъёма SUB‑D 37 pin
Габариты (Ш×В×Г) 27.4 × 98 × 90 мм
Вес ~0.135 кг
Конформности CE, UL/cUL, UKCA
Рабочая t° / влажность –10…+55 °C, 10–90 % RH

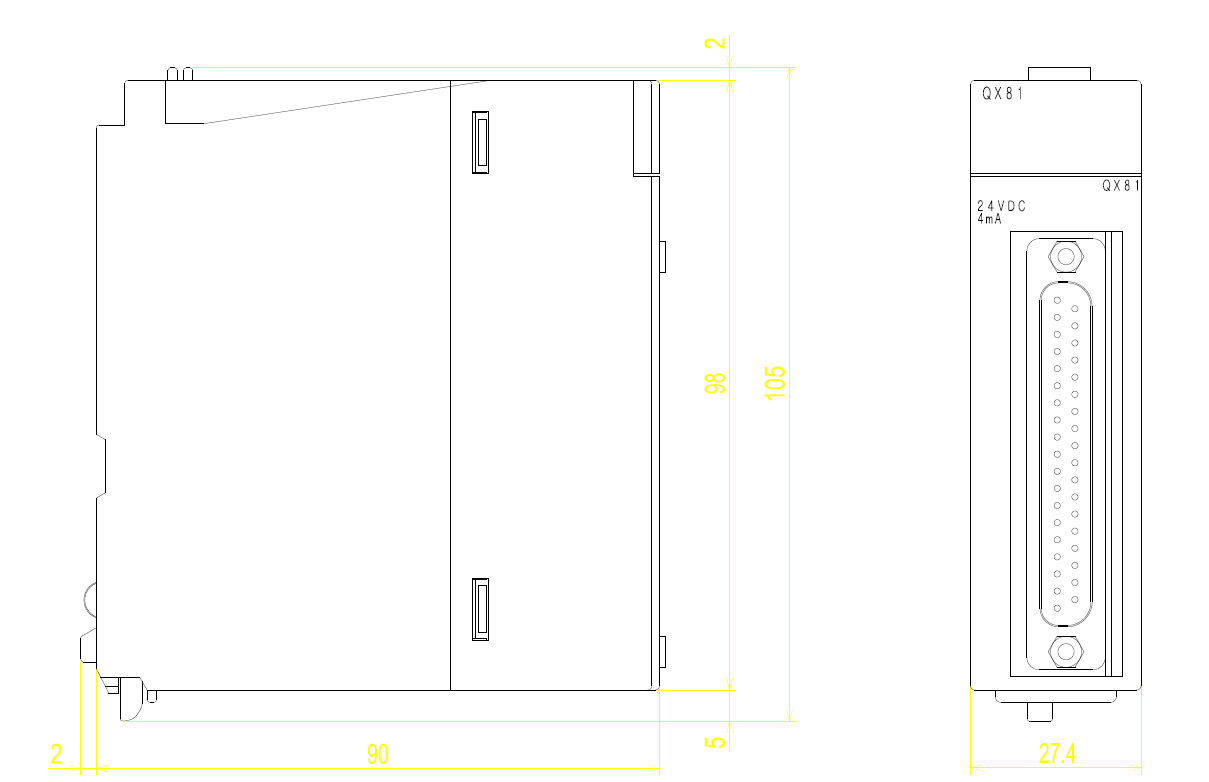

Размеры

Особенности

  • - 32 цифровых входа для подключения дискретных сигналов.

  • - Оптическая развязка минимизирует помехи.

  • - Высокая скорость передачи между модулями (16 Mbps).

  • - Гибкое время отклика для разных режимов работы.

  • - Компактный размер для плотной установки.

  • - Соответствие стандартам безопасности (CE, UL, UKCA).

  • - Совместимость с другими Q‑модулями и быстрая установка через SUB‑D.

Цифровой входной модуль QX81‑S2, 32 входа, 24 В DC, тип source, разъём SUB‑D. Оптическая развязка обеспечивает высокую надёжность и безопасность.

Техническое_описание_Mitsubishi_QX81.pdf
