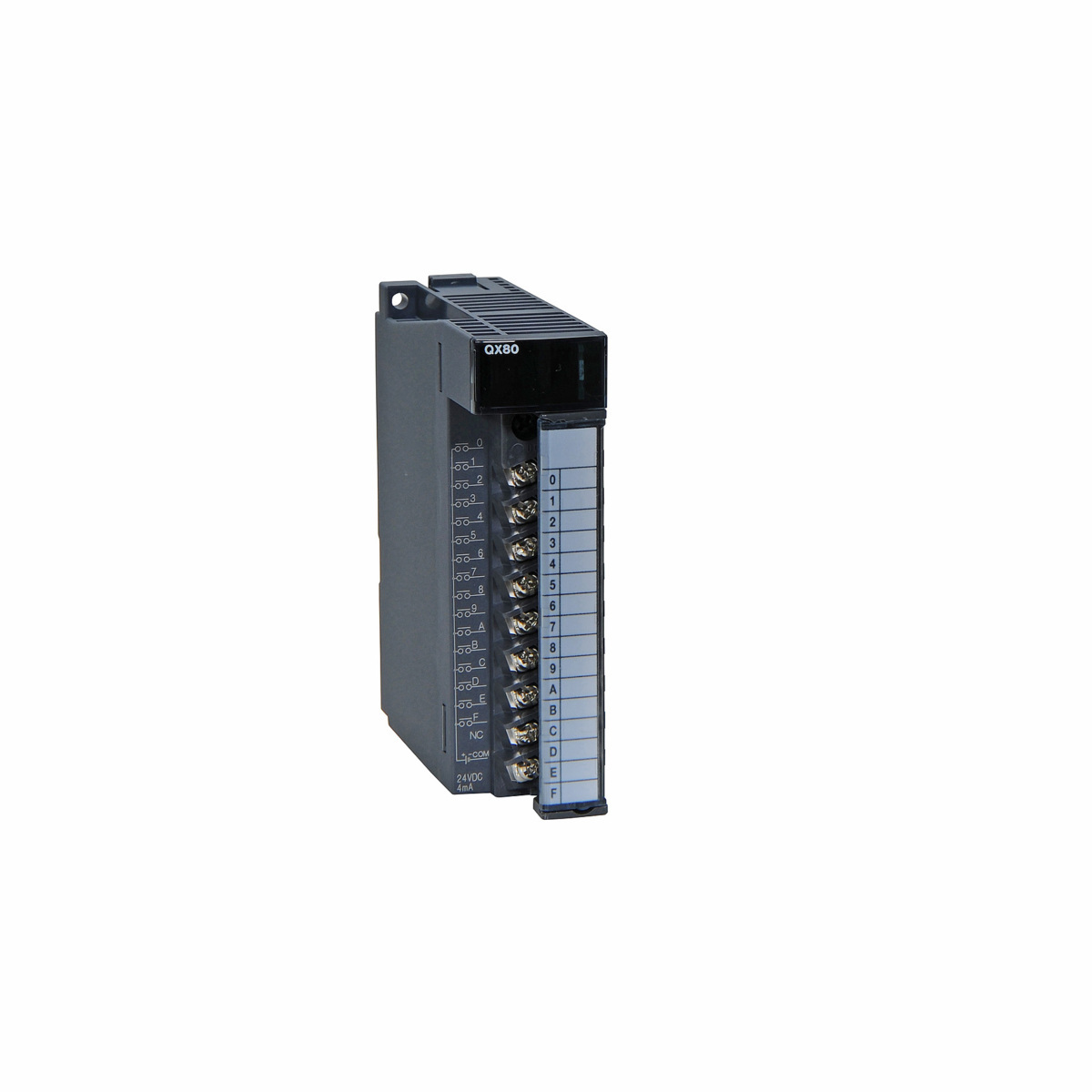

Mitsubishi QX80 представляет собой модуль дискретного ввода для программируемых логических контроллеров ПЛК серии MELSEC-Q производства Mitsubishi Electric. Он предназначен для считывания цифровых сигналов от различных внешних устройств, таких как кнопки, переключатели и датчики, и передачи их в центральный процессор ПЛК.
Модель QX80 является ключевым компонентом в системах промышленной автоматизации, построенных на базе ПЛК Mitsubishi MELSEC-Q. Этот модуль позволяет организовать сбор данных из внешней среды, что является основой для любой автоматизированной системы управления. Модуль имеет 16 точек ввода, рассчитанных на напряжение 24 В DC. Это делает его универсальным для подключения широкого спектра стандартных промышленных датчиков и исполнительных механизмов. Благодаря оптической изоляции, модуль обеспечивает надежную защиту центрального процессора от электрических помех и скачков напряжения. Продуманная конструкция и высокая плотность входов позволяют эффективно использовать место в шкафу управления.
| Фирма-изготовитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC-Q |
| Модель | QX80 |
| Тип устройства | Модуль дискретного ввод |
| Количество точек ввода | 16 |
| Номинальное входное напряжение | 24 В DC |
| Номинальный входной ток | Примерно 4 мА |
| Тип входа | Цифровой (Sink Type, минусовая общая клемма |
| Способ изоляции | Оптопара |
| Время отклика | Настраиваемое (1/5/10/20/70 мс |
| Потребление тока от внутреннего источника питания | 50 мА (при всех включенных входах) |

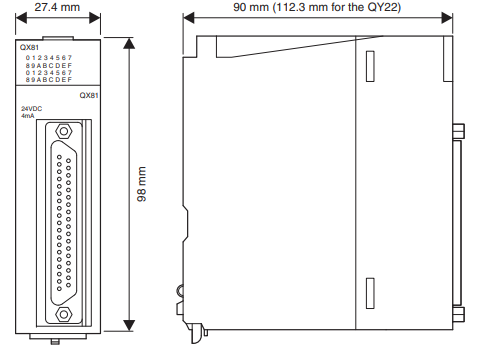

| Габариты (ШxВxГ) | 27,4 x 98 x 90 мм |
| Масса | Примерно 0,16 к |
- Высокая плотность входов. Позволяет эффективно использовать место в монтажном шкафу.
- Гибкая настройка. Время отклика входа можно настроить через параметры ЦП, что позволяет адаптировать модуль под различные задачи.
- Надежность. Оптоизоляция обеспечивает защиту от электрических помех, повышая общую надежность системы.
- Простая интеграция. Модуль легко монтируется в базовый блок ПЛК серии MELSEC-Q и настраивается с помощью программного обеспечения GX Works.
Mitsubishi Electric позиционирует серию MELSEC-Q как высокопроизводительную и гибкую платформу для решения самых сложных задач автоматизации. Производитель подчеркивает, что модуль QX80, как и другие компоненты серии, отличается надежностью, качеством и простотой использования. Он разработан для бесшовной интеграции в систему, обеспечивая стабильную и эффективную работу всего производственного процесса.
