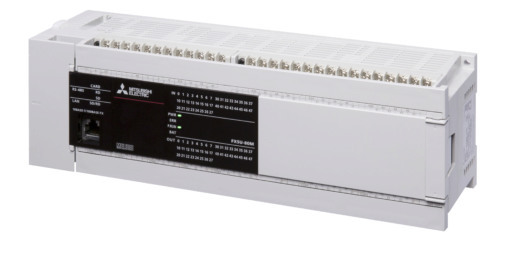

Mitsubishi FX5U‑80MR/ES представляет собой программируемый логический контроллер ПЛК серии MELSEC iQ‑F с 80 встроенными вводами/выводами и универсальными функциями управления и связи, широко используется в промышленной автоматизации, управлении процессами и интегрируемых системах.
ПЛК FX5U‑80MR/ES от Mitsubishi Electric представляет собой высокопроизводительный контроллер серии MELSEC iQ‑F с блоком питания 100–240 В AC, 40 цифровыми входами, 40 релейными выходами и тремя аналоговыми каналами. Контроллер предназначен для комплексного контроля оборудования: встроенные высокоскоростные счётчики, позиционирование до 4 осей на частоте 200 кГц, Ethernet и RS‑485 порты, слот SD‑карты для дампа и логирования, программируемый цикл от 0.2 мс до 2000 мс и модульная архитектура с возможностью подключения до 16 адаптеров и модулей. Программируется в GX Works3 LD, ST, FBD, SFC, поддерживает MODBUS RTU/TCP, SLMP, встроенные функции безопасности и резервирования во время энергосбоев. FX5U‑80MR/ES рассчитан на монтаж на DIN‑рейку, устойчив к вибрации и ударам согласно IEC61131‑2, рассчитан на температурный диапазон −20…+55 °C без заморозок, и влажность до 95 % без конденсации. Это делает его универсальным решением для управления машинами, упаковочными, пищевыми линиями и спецтехникой.
Производитель | Mitsubishi Electric Corporation, Япония |
Серия | MELSEC iQ‑F FX5U |
Модель | FX5U‑80MR/ES |
Питание | 100–240 В AC, 50/60 Гц |
Цифровые входы | 40 (sink/source, 24 В DC), 200 кГц (X0–X5), 10 кГц (X6–X17) |
Цифровые выхода | 40 релейных (2 A на канал, до 8 A на общий), переключение ~10 мс |
Аналоговые каналы | 2 входа + 1 выход (0–10 В, 12 бит) |
Память программы | 64k шагов (~128 kB) |
Данные | 5 MB |
SD‑слот | до 16 GB, для логирования, дампов, прошивки |
Скорость цикла | 0.2–2000 мс (с шагом 0.1 мс) |
Порты | Ethernet (RJ45, 100 Mbps), RS‑485/422, поддержка Modbus RTU/TCP, SLMP |
Встроенные функции | высокоскоростные счета, позиционирование до 4 осей на 200 кГц, PID, логирование, защита, резервирование |
Диапазон температур | −20…+55 °C; влажность: 5–95 % без конденсации |
Виброустойчивость | IEC61131‑2; ударопрочность: 147 m/s² |
- Встроенные 80 I/O — не требует внешних модулей для базовых задач.
- Высокая производительность — быстрый цикл и позиционирование 200 кГц.
- Широкие коммуникации — Ethernet, RS‑485, Modbus, SLMP.
- Слот SD‑карты — резервное копирование и логирование.
- Гибкая программируемость — поддержка IEC языков, функции безопасности.
- Высокая устойчивость — к вибрациям, ударам, влажности и температуре.
- Модульная система — до 16 адаптеров/модулей через шину FX‑Bus.
FX5U‑80MR/ES – это высокоинтегрированный CPU‑модуль с блоком питания, 80 входами/выходами, Ethernet‑коммуникацией и слотами для расширения. Он предлагает повышение производительности системы, безопасность, модульную архитектуру и удобство программирования, что идеально подходит для автоматизации современных производств.
