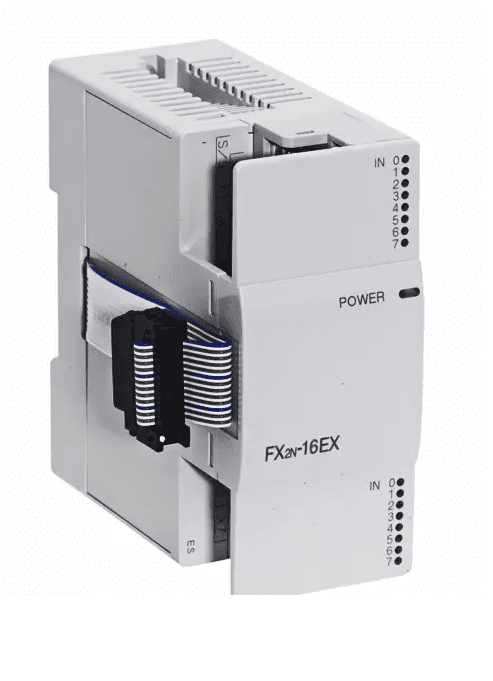

Mitsubishi Electric FX2N-16EX-ES/UL представляет собой модуль расширения дискретных входов для программируемых логических контроллеров серий FX1N, FX2N и FX3U. Устройство применяется для увеличения количества точек приема цифровых сигналов от датчиков, кнопок и переключателей в системах промышленной автоматизации.
Модуль FX2N-16EX-ES/UL является важным компонентом для масштабирования систем управления на базе ПЛК Mitsubishi Electric. Данное устройство предоставляет 16 дополнительных цифровых входов, работающих с напряжением 24 В постоянного тока. Модуль относится к категории пассивных устройств расширения и подключается к базовому блоку или предыдущему модулю через внутреннюю шину расширения, потребляя питание непосредственно от контроллера.
Принцип работы устройства основан на методе оптической развязки (оптронная изоляция). Когда на вход поступает электрический сигнал от внешнего устройства, внутри модуля активируется светодиод, свет которого улавливается фототранзистором. Это позволяет передать логическое состояние в центральный процессор контроллера без прямой электрической связи, что надежно защищает внутренние цепи ПЛК от высоковольтных помех и случайных скачков напряжения в цепях полевого оборудования. Входы модуля поддерживают логику как «источника», так и «потребителя» , что обеспечивает гибкость при подключении датчиков различных типов.
Область применения модуля охватывает практически все сферы автоматизированного производства: от простых упаковочных машин до сложных конвейерных систем и станков с ЧПУ. Благодаря компактному корпусу и монтажу на стандартную DIN-рейку, устройство легко интегрируется в существующие шкафы управления. Модуль оснащен светодиодной индикацией для каждого канала, что существенно упрощает процесс пусконаладки и диагностики системы, позволяя визуально контролировать наличие входящих сигналов в режиме реального времени. Съемные клеммные колодки обеспечивают удобство монтажа проводов и позволяют производить замену модуля без необходимости демонтажа всей кабельной разводки.
| Параметр | Значение |
| Фирма | Mitsubishi Electric |
| Страна | Япония |
| Серия | MELSEC FX2N |
| Модель/артикул | FX2N-16EX-ES/UL |
| Количество входов | 16 |
| Тип входов | Дискретные (24 В DC) |
| Входной ток | 5 мА (при 24 В) |
| Изоляция | Оптическая |
| Индикация | Светодиодная для каждого канала |
| Подключение | Съемный клеммный блок |
| Монтаж | DIN-рейка / Винты |
- Поддержка комбинированной логики подключения.
- Высокая скорость фильтрации входного сигнала для защиты от дребезга контактов.
- Минимальное энергопотребление от шины базового блока.
Модули серии FX2N обеспечивают беспрецедентную надежность и гибкость расширения, позволяя адаптировать систему управления под любые задачи производства с минимальными затратами.
