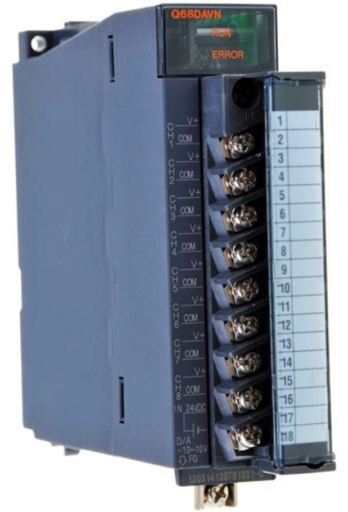

Mitsubishi Q68DAVN представляет собой модуль аналоговых выходов (8 каналов) для PLC серии MELSEC-Q, обеспечивает преобразование цифровых значений в напряжение −10…+10 В. Используется данный модуль в системах автоматизации для управления приводами, клапанами и регуляторами.
Модуль Q68DAVN от Mitsubishi Electric относится к серии MELSEC‑Q и представляет собой 8‑канальный аналоговый выходной модуль напряжения. Он предназначен для преобразования цифровых значений из контроллера в регулируемое напряжение в диапазоне −10…+10 В (также доступен выбор диапазонов 0–5 В, 1–5 В). Основная цель устройства — управление исполнительными механизмами (преобразователи частоты, пропорциональные клапаны, нагреватели и др.) посредством точного регулирования напряжения. Каждый канал модуля работает с высокой скоростью преобразования — 80 мкс/канал. Модуль может работать в нормальном и высоком разрешении: в нормальном режиме — цифровое представление ±4000, в высоком — ±12000 или ±16000 . Это обеспечивает точность порядка ±0.1 % при 25 °C и ±0.3 % в диапазоне 0–55 °C. Изоляция устройства выполнена фототранзисторной между цифровой логикой и аналогом, а напряжение питания — 24 V DC при токе 0.38 A. Размеры: высота 98 мм, ширина 27.4 мм, глубина 112 мм, вес около 0.2 кг.Поддерживается внешний источник питания для аналоговой части и защита от короткого замыкания. Модуль совместим с ПО GX Works2 и GX Configurator‑DA, где возможна настройка смещения (offset) и усиления (gain), сохранение параметров канала и загрузка пользовательских диапазонов. Это позволяет гибко адаптировать выходные характеристики под специфические задачи. Q68DAVN сертифицирован согласно UL, cUL, CE, RoHS, KC и имеет дополнительную сертификацию морских судовых норм (ABS, DNV, LR, NK, RINA, BV). Применяется модуль в промышленной автоматике: управление аналоговыми устройствами в системах ПЛК, контуров регулирования, нагревательных и вентиляционных систем, химических процессах — там, где требуется точное и корректируемое напряжение для управления оборудованием.

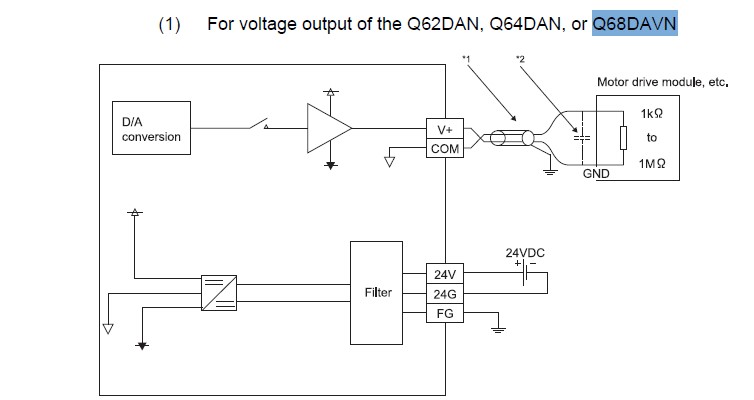

| Изготовитель | Mitsubishi Electric |
| Серия | MELSEC‑Q |
| Модель | Q68DAVN |
| Тип | аналоговый выход, напряжение |
| Количество каналов | 8 |
| Диапазоны | −10…+10 В, 0…5 В, 1…5 В |
| Разрешение | нормальное ±4000, высокое до ±16000 |
| T конверсии | 80 μс/канал |
| Точность | ±0.1 % @25 °C, ±0.3 % @0–55 °C |
| Питание | 24 V DC (±20 %), ток 0.38 A, вход 4.7 A inrush |
| Изоляция | фототранзистор между логикой и выходами |
| Габариты | 98 × 27.4 × 112 мм, вес ~0.2 кг |
| Клеммы | 18‑точечный винтовой блок, M3 |
| Сертификация | UL, cUL, CE, RoHS, KC, ABS, DNV и др. |
- 8 отдельных аналоговых выходов с диапазоном −10…+10 В
- Высокая скорость преобразования (80 μс/кан)
- Два режима разрешения: нормальный и высокоточны
- Фототранзисторная изоляция между логикой и аналогом
- Пользовательская калибровка offset/gain через GX‑ПО
- Защиты: короткое замыкание, ±12 В макс. выход
- Компактный формат — узкая ширина, экономия места в шкафу
- Широкая сертификация, включая морские требования
Модуль поддерживает нужды процессов управления. Группа аналоговых модулей обеспечивает управление с высокой скоростью и точностью.
Иными словами, Mitsubishi позиционирует Q68DAVN как высоконадежное, быстрое и точное решение для аналогового управления в индустриальной автоматике.
