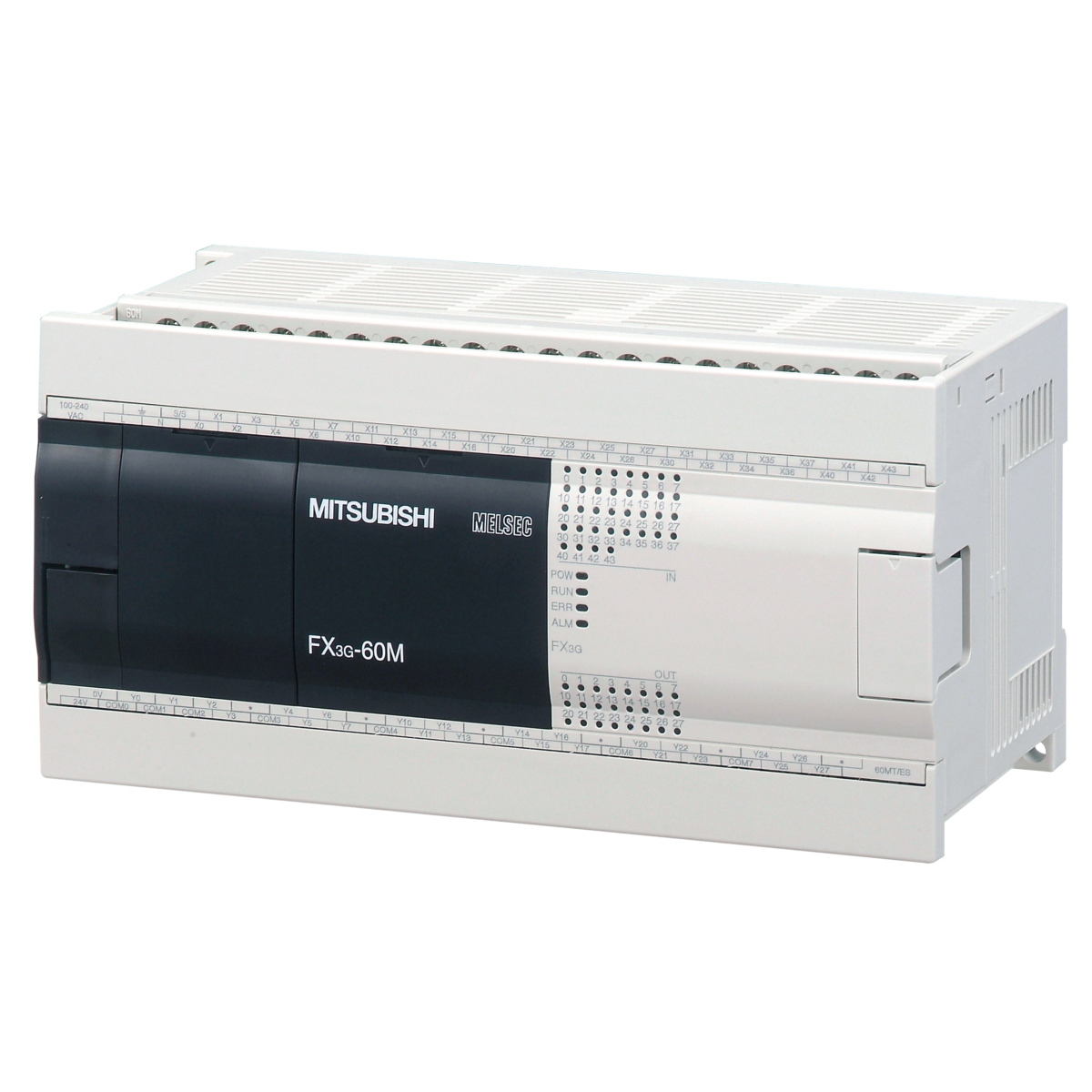

FX3G‑60MT/DSS представляет собой PLC базовый CPU модуль серии MELSEC‑F FX3G от Mitsubishi Electric, с 36 цифровыми входами и 24 транзисторными выходами, работающий от 24 V DC.
Устройство FX3G‑60MT/DSS представляет собой интегрированный компактный PLC, в котором объединены питание, CPU и встроенные I/O. Он рассчитан на входное напряжение DC 24 V, управляет 36 входами и 24 транзисторными выходами SOURCE тип. Память программ -32 K шагов EEPROM, имеется слот mini‑USB для связи с ПК и интерфейс RS‑422 для подключения HMI или других устройств.
Цикловое время операций: LD - 210 ns, MOV - 500 ns. Модуль поддерживает расширение до 128 I/O локально и 256 при удалённом подключении. Встроенные индикаторы LED показывают состояние входов и выходов. Питание потребляет около 29 W, встроенный RTC опционально; корпусов усиленного класса IP10, рабочая температура 0…+55 °C.
Вес около 0.71 кг, размеры: 175 × 90 × 86 мм. Устройство сертифицировано по стандартам CE, UL/cUL, UKCA, не имеет EAC‑сертификации; соответствует стандарту безопасности промышленного оборудования и соответствует требованиям RoHS/REACH .
| Производитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC‑F FX3G Compact PLC |
| Модель | FX3G‑60MT/DSS |
| Питание | DC 24 V (диапазон 12–24 V) |
| Входы | 36 цифровых входов, Sink/Source |
| Выходы | 24 транзисторных SOURCE выходов |
| Память программы | EEPROM 32 K шагов |
| Расширяемость I/O | До 128 (локально) / до 256 (с удалёнными модулями) |
| Скорость циклов | LD 210 ns, MOV 500 ns |
| Расъёмы связи | mini‑USB, RS‑422 |
| Индикаторы | LED состояния входов/выходов |
| Потребление энергии | ≈29 W |
| Степень защиты | IP10 (каркасная панель) |
| Температурный диапазон | 0…+55 °C (0…40 °C для хранения без батареи RTC) |

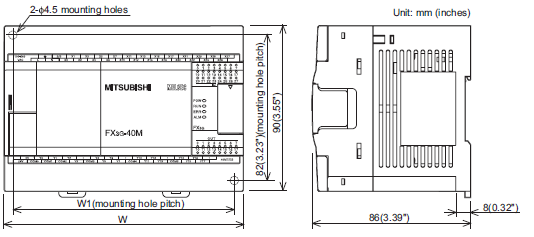

| Габариты (В×Ш×Г) | 90 × 175 × 86 мм |
| Вес | ~0.71 кг |
| Сертификации | CE, UL/cUL, UKCA; RoHS/REACH compliant; EAC — нет |
- Компактный PLC с встроенным CPU и I/O на 60 точек.
- Высокая скорость обработки: LD - 210 ns.
- Поддержка локального и удалённого расширения I/O до 256 точек.
- Интерфейсы mini‑USB и RS‑422 для связи с ПК и HMI.
- Энергоэффективный ≈29 W, с LED-индикацией состояния.
- Устанавливается на DIN-рейку или панели, соответствует промышленным стандартам.
FX3G‑60MT/DSS - это компактный базовый ПЛК с 36 цифровыми входами и 24 транзисторными выходами, встроенным источником питания и центральным процессором, с возможностью расширения до 256 точек ввода/вывода. Он обеспечивает быстрое выполнение команд (LD 210 нс и MOV 500 нс), энергосбережение, интерфейсы USB и RS‑422, а также соответствует стандартам CE, UL и UKCA.
