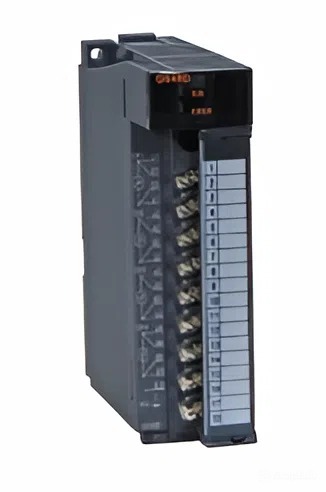

Mitsubishi Q64RD представляет собой модуль аналогового входа температуры, широко известный как температурный модуль, используется для подключения до 4 датчиков температуры PT100/JPt100.
Модуль Q64RD представляет собой часть семейств MELSEC‑Q от Mitsubishi Electric. Этот модуль предназначен для интеграции в ПЛК-систему с целью измерения температуры через сигнал от платиновых датчиков PT100/JPt100. Модуль обрабатывает данные с четырёх каналов RTD, преобразуя сопротивление в цифровой сигнал для последующего анализа в ПЛК. Он занимает 16 адресов I/O и потребляет примерно 0,6 A. Размер — 27,4 × 98 × 90 мм, вес 0,17 кг, устанавливается в стандартную шину Q-модулей. Модуль поддерживает защиту CE, UL/cUL, UKCA, а также одобрен судостроительными классификаторами (ABS, BV, DNV GL и др.). Существует версия Q64RD‑G с гальванической развязкой каналов — отличается глубиной корпуса 112 мм и чуть большим током потребления ~0,62 A. Он поддерживает встроенную функцию обнаружения обрыва датчика и обеспечивает время выборки около 40 мс на канал 320 мс на все 4 канала. Популярен в системах HVAC, термостатике, производственных, химических и пищевых линиях, где необходимо точное измерение температуры.
| Производитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC‑Q |
| Модель | Q64RD |
| Тип | Аналоговый температурный модуль (4 канала RTD) |
| Поддержка датчиков | PT100/JPt100 |
| Количество каналов | 4 |
| Занимаемые I/O адреса | 16 |
| Потребляемый ток | 0,6 A (Q64RD), 0,62 A (Q64RD‑G) |

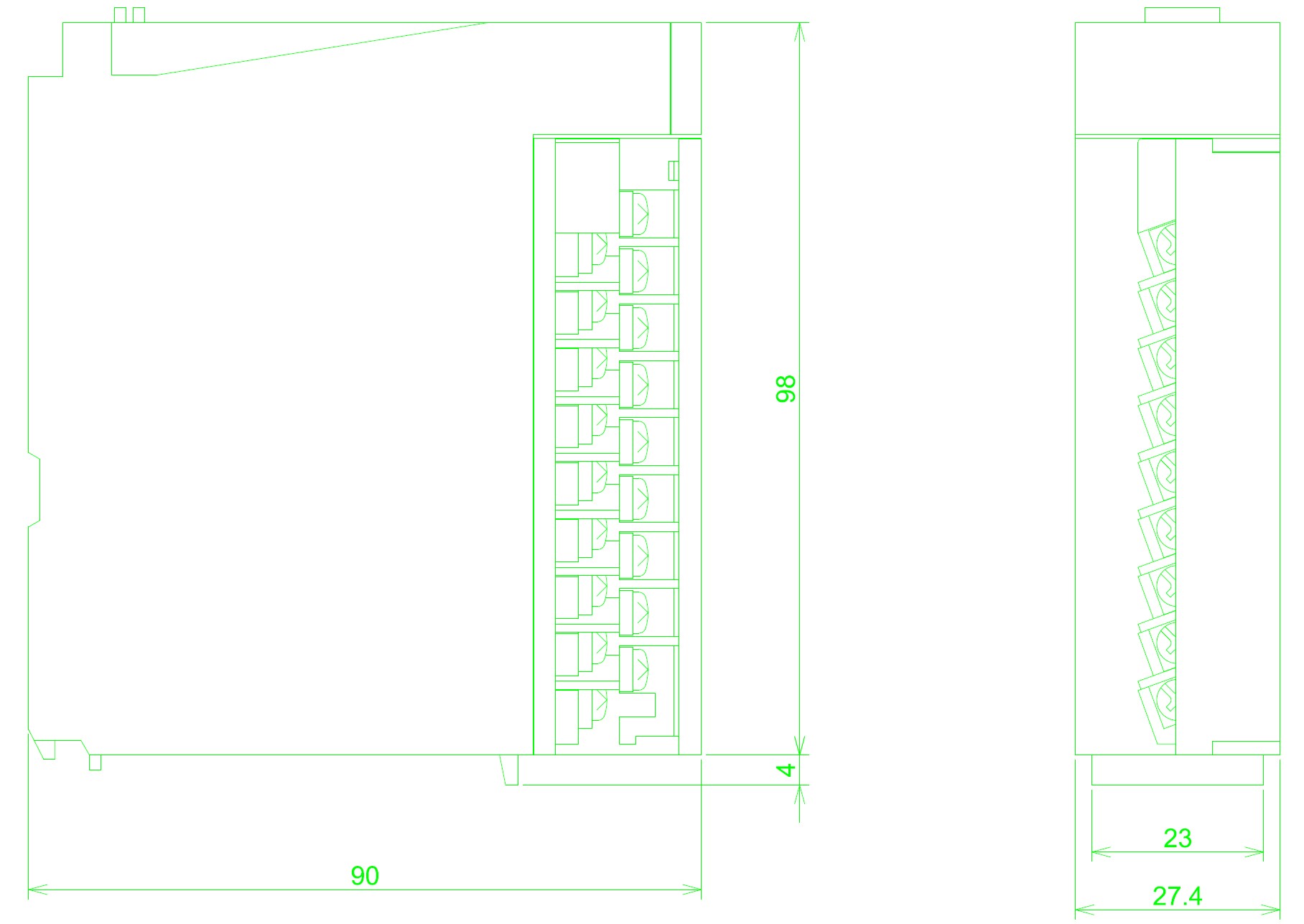

| Габариты | 27,4 × 98 × 90 мм |
| Вес | 0,17 кг (0,20 кг для G) |
| Время выборки | 40 мс/канал, 320 мс/4 канала |
| Изоляция | Есть только у Q64RD-G |
| Функция обнаружения обрыва | Поддерживается |
| Сертификация | CE, UL/cUL, UKCA, ABS, BV, DNV GL |
| Рабочая среда | -10…+55 °C, 10–90 % RH |
| Подключение | 18-контактный разъём / терминальная колодка |
- Точное измерение температуры при помощи PT100/JPt100 платиновых датчиков.
- 4 канала RTD для комплексного контроля.
- Гальваническая развязка в версии Q64RD-G для защиты системы.
- Обнаружение обрыва датчика повышает надёжность.
- 50 Hz выборка — минимальная задержка при контроле.
- Компактность и стандартность — легко устанавливается среди Q-модулей.
- Многочисленные сертификаты — промышленный и морской допуск.
- Простота интеграции с GX Developer и PLC-системами Mitsubishi.
