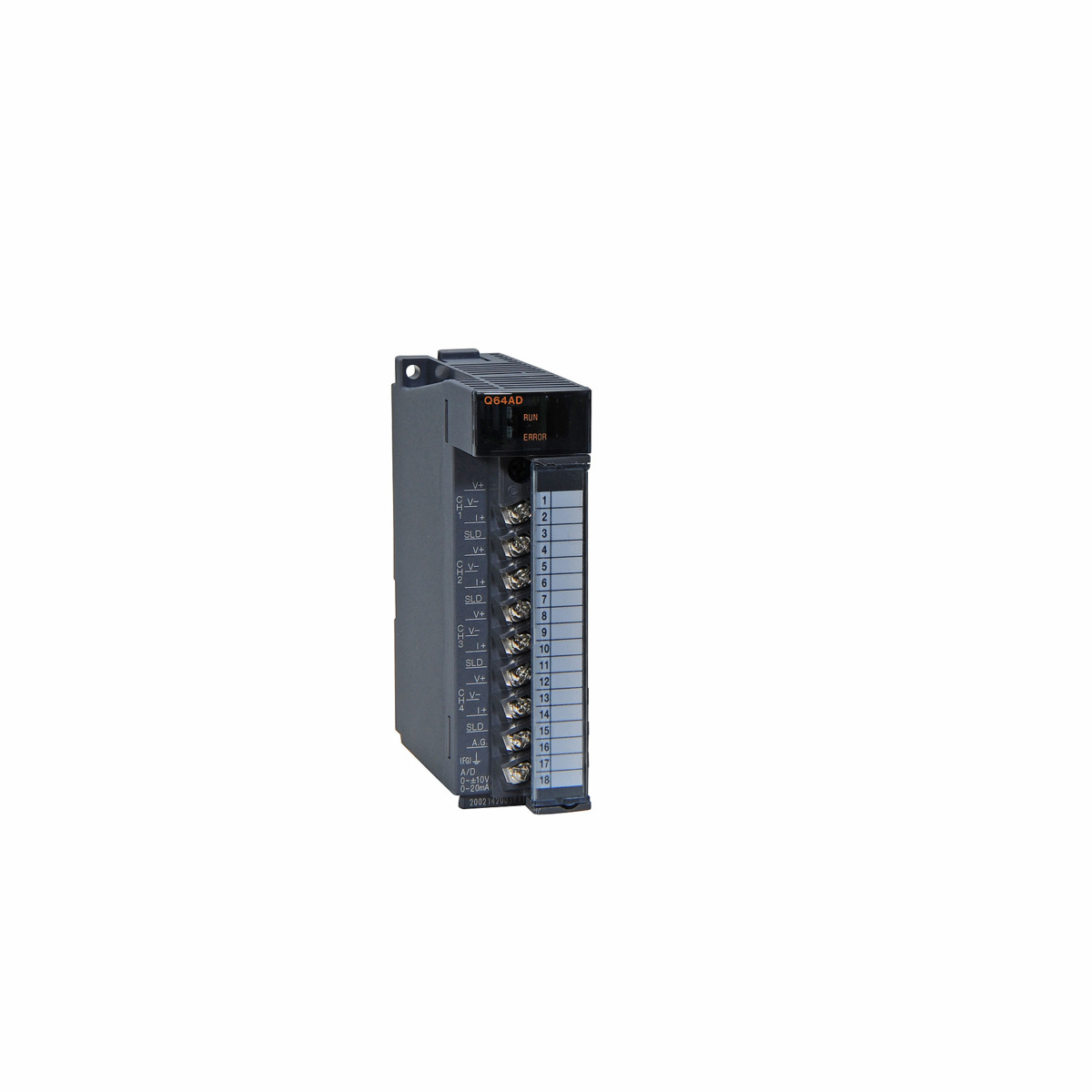

Mitsubishi Q64AD представляет собой модуль аналогового ввода для серии MELSEC‑Q, предназначенный для подключения до 4 сигналов с конфигурируемыми диапазонами. Используется такой модуль в системах промышленной автоматизации для точного и гибкого контроля аналоговых параметров: температуры, давления, расхода и т. д.

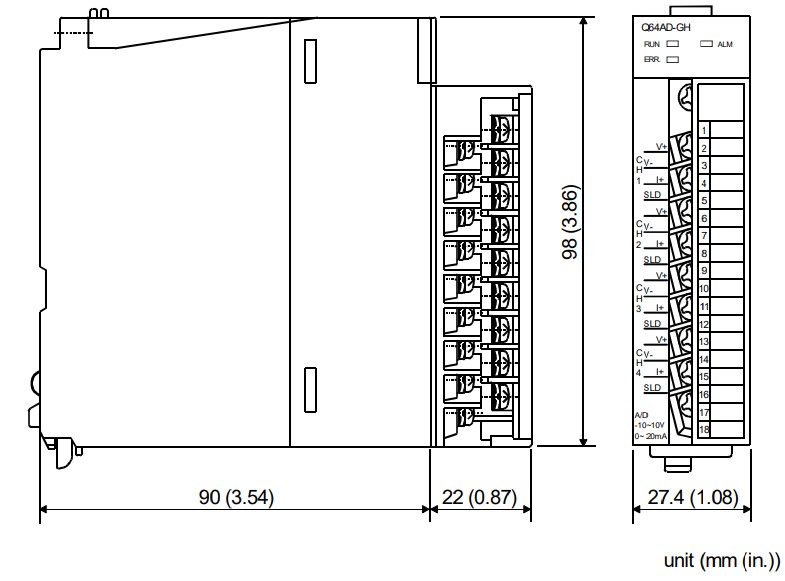

Модуль Q64AD входит в семейство MELSEC‑Q Analog Input Modules от Mitsubishi Electric и обеспечивает считывание до 4 каналов аналоговых сигналов — напряжение (±10 V, 0–10 V, 0–5 V, 1–5 V) или ток (0–20 mA, 4–20 mA) с программируемым диапазоном для каждого канала. Он поддерживает высокую точность — порядка ±0.1 % при 25 °C и ±0.3 %/-0.4 % в общем диапазоне — и разрешение до 16‑ или 32‑разрядное, благодаря чему позволяет детализировать даже малейшие изменения сигналов . Скорость преобразования: 80 мкс/канал, с компенсацией температурного дрейфа (+160 мкс/цикл). Модуль обладает оптической изоляцией между терминалами I/O и питанием и способен выдержать напряжение пробоя до 500 VAC (1 минуту). Встроенная настройка диапазонов выполняется через GX Works/Developer или утилиту GPPW, что упрощает интеграцию с контроллерами серии Q. Механически модуль выполнен в компактном формате: 98 × 27.4 × 90 мм, вес ~0.18 кг, подключение — винтовые клеммы (M3, 18‑точечный терминал), потребление ~0.63 A от +5 V площадки. Он устанавливается на стандартную шину базового или расширяемого модуля в rack-системе и поддерживает "горячую замену", если базовый CPU поддерживает эту функцию . Применяется в контуре управления технологией: регулирование температуры, давления, уровня и других процессов. Благодаря высокой скорости и точности, подходит для динамичных задач, SCADA-систем, ПИД-контроля, машинной автоматизации и техпроцессов в машиностроении, нефтехимии, энергетике.
| Производитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC‑Q Analog Input Module |
| Модель | Q64AD |
| Каналы | 4 аналоговых входа |
| Диапазон напряжения | ±10, 0–10, 0–5, 1–5 V |
| Диапазон тока | 0–20 mA, 4–20 mA |
| Разрешение | 16‑бит (±32768) / 32‑бит (±65536) |
| Точность | ±0.1 % (при 25 ± 5 °C); ±0.3…0.4 % весь диапазон |
| Скорость преобразования | 80 мкс/канал (+160 мкс компенсации) |

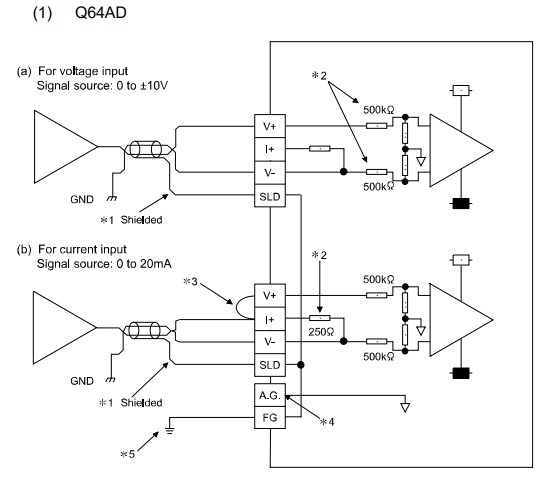

| Входное сопротивление | 1 MΩ (напряжение), 250 Ω (ток) |
| Изоляция | Оптическая, выдерживает 500 VAC/мин |
| Потребление питания | 0.63 A @ +5 V |
| Разъём | 18‑точечный винтовой терминал M |
| Температурный дрейф | < ±0.00714 %/°C |
| Габаритная совместимость | MELSEC‑Q rack, CPU Q02 |
