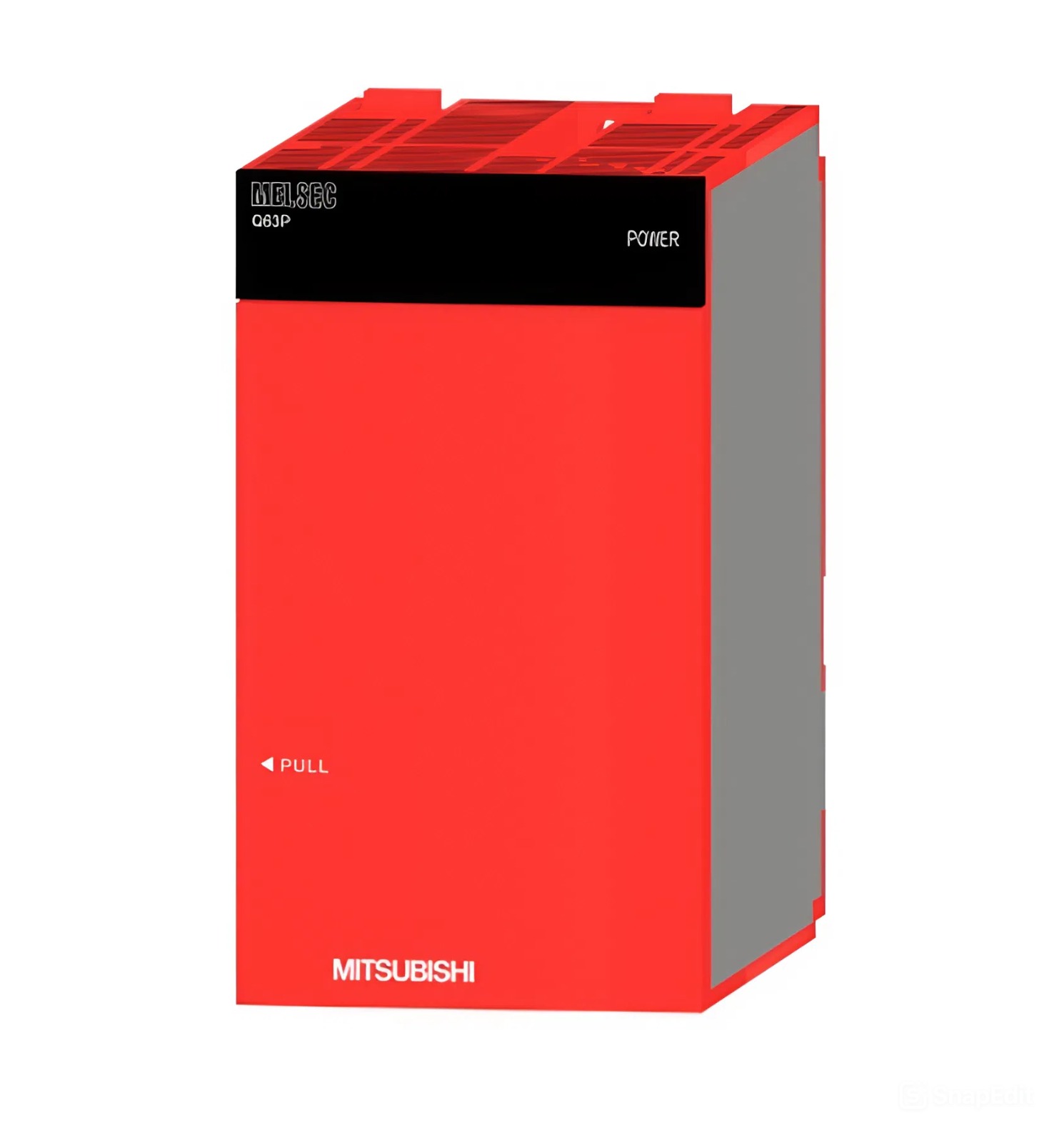

Mitsubishi Electric Q63P представляет собой специализированный модуль источника питания, входящий в состав аппаратной платформы MELSEC-Q. Данное устройство предназначено для обеспечения стабильного электроснабжения внутренних компонентов контроллера, включая центральный процессор и модули ввода-вывода, путем преобразования входного напряжения постоянного тока.
Модуль питания Q63P играет ключевую роль в обеспечении работоспособности систем промышленной автоматизации, построенных на базе серии MELSEC-Q. Основная задача данного устройства заключается в получении входного напряжения от внешнего источника постоянного тока напряжением 24V и его последующей трансформации в стабилизированное напряжение 5V, которое подается непосредственно на внутреннюю шину базового шасси. Это напряжение используется для питания микропроцессорной логики, памяти и коммуникационных интерфейсов всех установленных в стойку модулей. Принцип работы базируется на схеме высокочастотного импульсного преобразования, что позволяет достичь высокого коэффициента полезного действия и минимизировать тепловые потери внутри шкафа управления. Модуль Q63P рассчитан на выходной ток до 6A по шине 5V, что позволяет запитывать конфигурации с большим количеством энергоемких модулей, таких как высокоскоростные счетчики или модули сетевого обмена. В устройстве реализованы многоуровневые системы защиты: электронная защита от короткого замыкания и перегрузки по току на выходе, а также защита от значительных колебаний входного напряжения. Для удобства эксплуатации на передней панели расположен светодиодный индикатор, сигнализирующий о наличии выходного напряжения. Кроме того, предусмотрены встроенные сухие контакты реле для передачи сигнала об исправности питания в системы верхнего уровня или на внешние устройства оповещения. Область применения охватывает автоматизированные линии в автомобилестроении, пищевой промышленности и энергетике, где требуется высокая плотность монтажа и надежность электроники.
| Параметр | Значение |
| Фирма | Mitsubishi Electric |
| Страна | Япония |
| Серия | MELSEC-Q |
| Модель/Артикул | Q63P |
| Тип устройства | Источник питания ПЛК |
| Входное напряжение | 24VDC |
| Допустимый диапазон входа | 15.6 – 31.2VDC |
| Выходное напряжение | 5VDC |
| Выходной ток | 6A |
| КПД | 70% и более |
| Индикация | Светодиод (зеленый) |
| Сигнальный выход | Реле (нормально разомкнутое) |
| Метод подключения | Винтовые клеммы (M3.5) |
| Рабочая температура | 0 - 55 °C |
| Вес | 0.33 кг |
- Высокая нагрузочная способность по току для сложных систем.
- Встроенная диагностика состояния через релейный выход.
- Устойчивость к промышленным электромагнитным помехам.
- Простая установка на стандартное базовое шасси без специального инструмента.
Гарантированная стабильность питания для непрерывных технологических процессов. Высокое качество сборки и компонентов для длительного срока службы. Совместимость со всеми процессорами серии Q.
