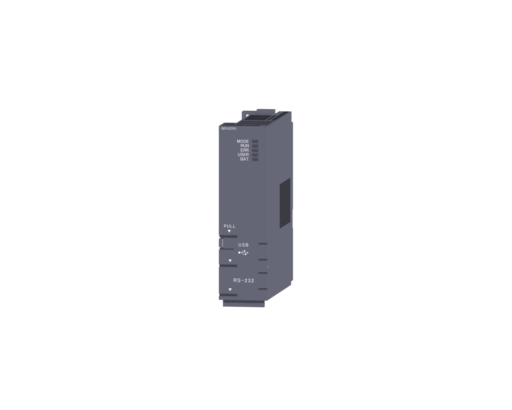

Mitsubishi Q01UCPU представляет собой универсальный CPU‑модуль ПЛК, используется в системах MELSEC‑Q для центрального управления, программирования и операций ввода‑вывода.
Модель Q01UCPU представляет собой часть серии MELSEC‑Q от Mitsubishi Electric – центральный процессорный модуль с интегрированным источником питания и интерфейсами для систем малых и средних автоматизированных комплексов. Он обладает памятью программы 15 000 шагов (~60 Кб), обеспечивает управление до 1024 локальных и до 8192 удалённых точек I/O, и рассчитан на работу с модулями Q‑серии, включая специальные и аналоговые. Ключевые технические параметры модуля: время выполнения базовой инструкции LD X0 – 60 нс, MOV D0 D1 – 120 нс, сканирование программы с шагом от 0,5 до 2000 мс. Потребление – 0,33 A при 5 V DC. Также предусмотрен буфер питания – батарея, сохраняющая данные при отключении питания. Модуль оснащён интерфейсами USB и RS‑232 для программирования и связи; поддерживает множество сетей: CC-Link IE, MELSECNET/H и пр. Габариты – 27,4 × 98 × 89,3 мм, вес ~150 г. Сертифицирован согласно CE, UL/cUL, UKCA, ABS, DNV GL, RINA и пр. Универсальный формат Q‑CPU позволяет применять модуль как автономно, так и в составе мультипроцессорных конфигураций. Предназначен для широкого спектра задач — упрощённая автоматизация машин, контроль технологических процессов, коммуникация с HMI, встраиваемая IoT‑связь и т.п.
| Производитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC‑Q (модульный ПЛК Q-серии) |
| Модель | Q01UCPU |
| Программная память | 15 000 шагов (~60 Кб) |
| Локальные I/O | 1024 точки |
| Удалённые I/O | До 8192 точек |
| Время выполнения (LD X0) | 60 нс |
| Время выполнения (MOV D0 D1) | 120 нс |
| Сканирование цикла | 0,5–2000 мс (настраивается) |
| Интерфейсы | 1×USB, 1×RS‑232 |
| Питание (5 V) | 0,33 A |
| Батарея резервирования | CR238L – сохраняет данные SRAM |

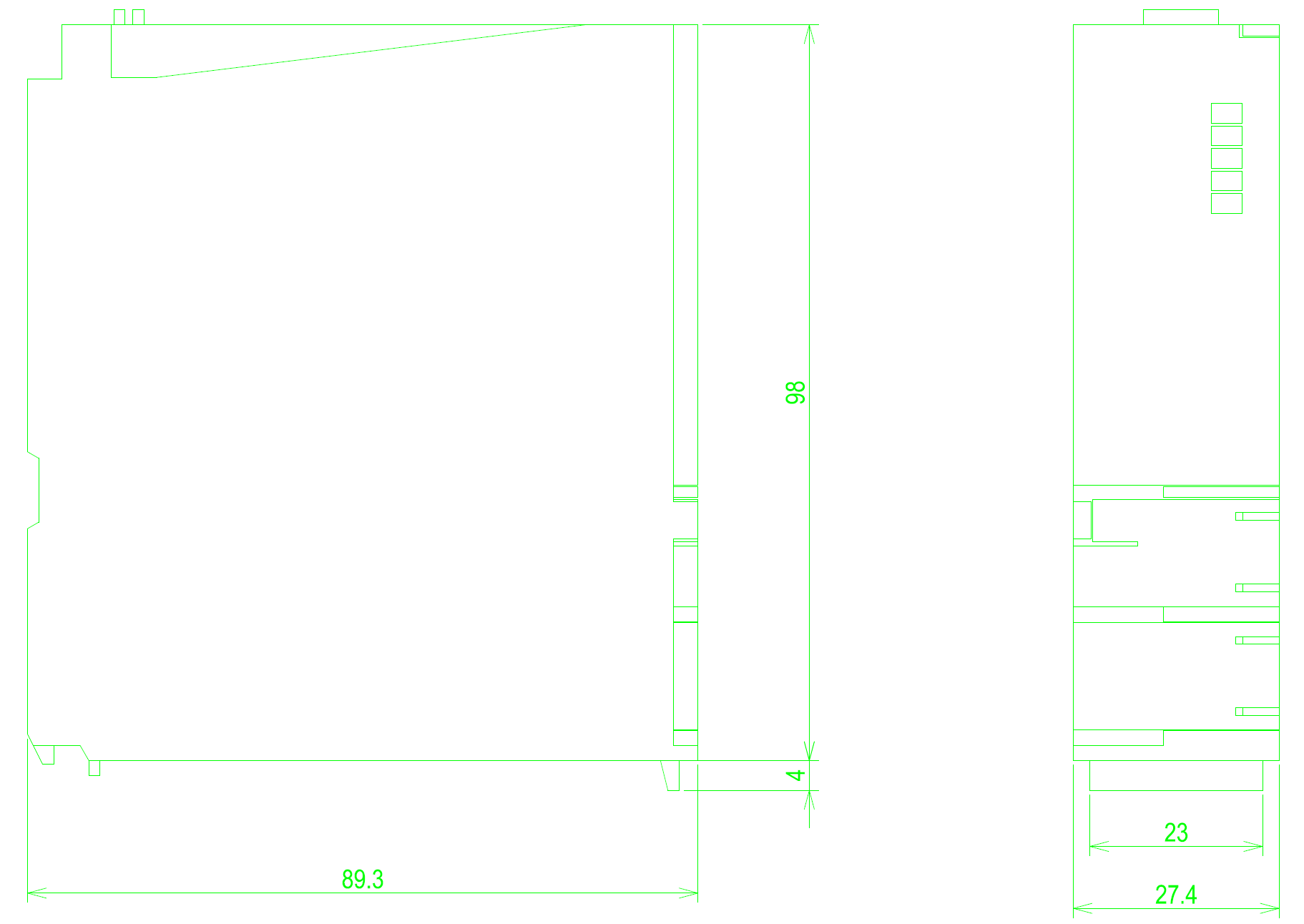

| Размеры | 27,4×98×89,3 мм |
| Вес | ~0,15 кг |
| Сертификация | CE, UL/cUL, UKCA, ABS, DNV GL, RINA, LR, NK |
| Расположение | Rack-mount (DIN-рейка) |
- Высокая производительность — быстрые инструкции (60/120 нс).
- Большая ёмкость I/O — подходит для масштабных систем.
- Универсальность подключения — USB, RS‑232, сетевые интерфейсы.
- Поддержка резервного питания — SRAM питание от батареи.
- Малый размер и вес — экономит место в шкафу.
- Широкая совместимость — с GX Works2, GX Developer, QnU Configurator.
- Модульная замена — подходит для систем разных масштабов.
- Поддержка безопасности — соответствует морским и промышленным стандартам.
Q01UCPU — универсальный модуль процессора для ПЛК Q‑серии; 1024 входа/выхода; время выполнения LD 60 нс; программная память 15 000 шагов.
