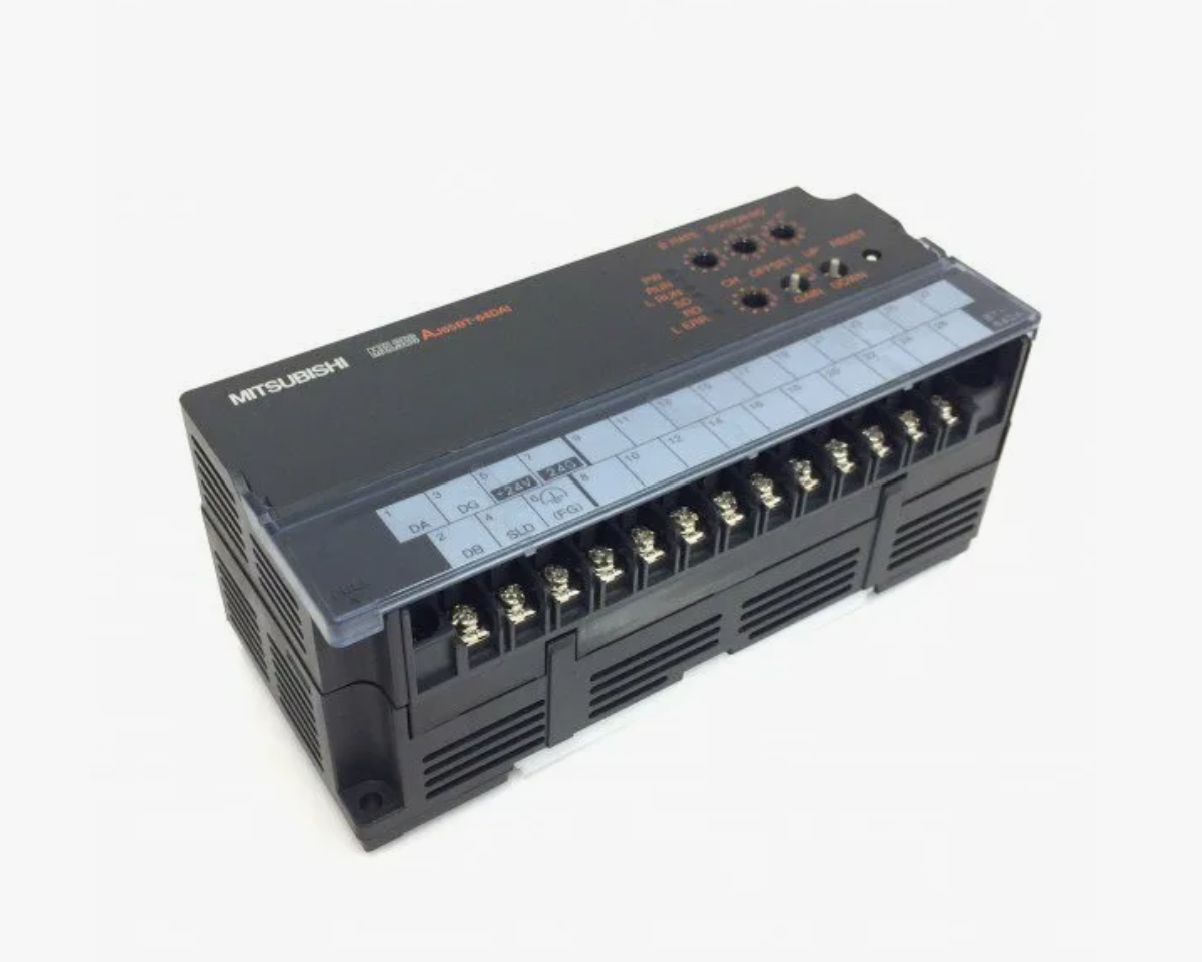

Mitsubishi Electric AJ65BT-64DAI представляет собой модуль цифро-аналогового преобразования для работы в распределенной сети CC-Link. Устройство используется для управления скоростью приводов, положением заслонок и другими исполнительными механизмами, требующими токового сигнала.
Интеллектуальный модуль AJ65BT-64DAI является частью системы промышленной автоматизации MELSEC и служит мостом между цифровой управляющей логикой и аналоговым миром. Устройство оснащено четырьмя независимыми каналами, которые позволяют преобразовывать 12-битные цифровые значения в стабильный выходной ток в диапазоне от 4 до 20 мА. Это стандартное решение для передачи сигналов на большие расстояния без потери точности из-за наводок.
Принцип работы строится на получении данных по высокоскоростной шине CC-Link от центрального процессора контроллера. Встроенный микроконтроллер модуля обрабатывает эти данные, применяет настройки масштабирования и передает их на выходные каскады. Особенностью модели является наличие гальванической развязки между внешними цепями и сетевой частью, что защищает центральное оборудование от повреждения в случае аварии на стороне нагрузки.
Область применения охватывает широчайший спектр задач: от управления частотно-регулируемыми приводами на конвейерных линиях до регулировки потоков жидкостей в химической промышленности. Модуль легко интегрируется в существующие сети, поддерживает горячую замену (в зависимости от базового блока) и обладает развитой системой диагностики. На передней панели расположены светодиодные индикаторы, позволяющие быстро определить состояние связи и наличие ошибок в каждом канале, что значительно упрощает пусконаладочные работы.
| Фирма-изготовитель | Mitsubishi Electric |
| Серия | CC-Link Remote I/O |
| Модель | AJ65BT-64DAI |
| Тип | 4 канала D/A 4-20 мА |
| Разрешение | 12 бит (0...4000) |
| Скорость | 1 мс/канал |
| Точность | ±0,3% |
| Питание | 24 В DC, 0,25 А |
| Сеть | CC-Link Ver.1 (1 станция) |
| Монтаж | DIN-рейка 35 мм |
| Габариты (Ш×В×Г) | 118×50×40 мм |
| Вес | 0,20 кг |
- 4 канала 4-20 мА высокоскоростные.
- CC-Link 1 станция.
- Изоляция между каналами.
- Клеммы M3 удобные.
- Компактный DIN-формат.
- Точность 0,3% промышленная.
AJ65BT-64DAI - быстрый 4-канальный D/A модуль CC-Link с выходом 4-20 мА и скоростью 1мс/канал для точного управления аналоговыми устройствами.
