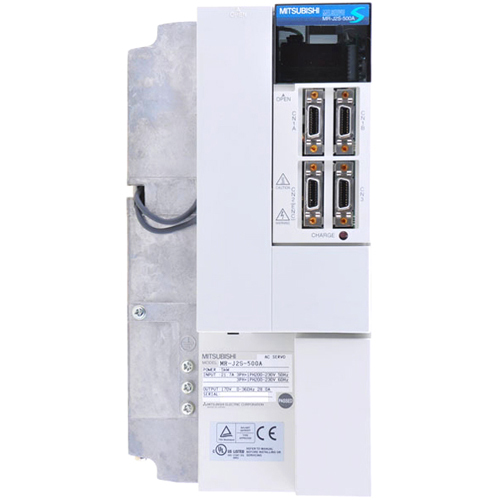

Mitsubishi MR‑J2S‑500A представляет собой одноосевой AC‑сервоусилитель мощностью 5 кВт из серии MELSERVO J2‑Super. Применяется для управления мощными сервомоторами в автоматизации, ЧПУ и робототехнике.
Сервоусилитель MR‑J2S‑500A входит в семейство MELSERVO J2‑Super компании Mitsubishi Electric. Обладает номинальной выходной мощностью 5 кВт и номинальным током до 20 А. При работе от трёхфазного питания 200–230 VAC он обеспечивает высокий КПД, точный контроль по току и PWM‑управление с обратной связью от энкодера. Поддерживает работу и от однофазного 230 VAC, с немного сниженной мощностью. Усилитель оснащён встроенным динамическим тормозом, защитой по току и перегреву, и способен выдержать перегрузку при кратковременных пиках.
Устройство может быть частью многоканальной системы MOTION: поддерживается протокол SSCNET II или SSCNET III, а также интерфейсы RS‑232C (через CN3) и RS‑422 для настройки и диагностики. Пользовательский интерфейс и сервисное ПО MR Configurator позволяют гибкую настройку параметров контроллера и мотора.
Корпус усилителя соответствует классу IP20, охлаждение - естественное- без вентилятора, диапазон рабочих температур - 0…+55 °C, масса около 2 кг, размеры 168 × 156 × 70 мм. Совместим с серводвигателями линейки HC‑KFS, HC‑MFS, HC‑SFS и другими до 5 кВт.
| Производитель | Mitsubishi Electric, Япония |
| Серия | MELSERVO J2‑Super (сервоусилители модели MR‑J2S‑A) |
| Модель | MR‑J2S‑500A |
| Мощность | 5 кВт |
| Номинальный ток | До 20 А |
| Питание | 3‑фазный 200–230 VAC или 1‑фаза 230 VAC |
| Управление | Sinusoidal PWM + current control |
| Максимальная частота реакции | До ~550 Hz |
| Dynamic brake | Встроенный |
| Интерфейсы | SSCNET II/III; RS‑232C/RS‑422 |
| Охлаждение | Природное, корпус IP20 |
| Температурный диапазон | 0…+55 °C |
| Габариты | ~168 × 156 × 70 мм |
| Масса | ≈ 2 кг |
| Совместимы двигатели | HC-KFS, HC-MFS, HC-SFS, HC-RFS |
- Высокая мощность 5 кВт.
- Универсальное питание: поддержка как 3‑фаз, так и 1‑фаз.
- Высокая точность управления: PWM и current control.
- Интегрированная функция торможения (dynamic brake).
- Поддержка сети SSCNET для многоканального управления.
- Легкая установка благодаря компактности и IP20 корпусу.
Сервоусилитель MR‑J2S‑500A обеспечивает выходную мощность 5 кВт с высокопроизводительным ШИМ и управлением током. Он поддерживает протокол SSCNET III, динамическое торможение и точную настройку через MR Configurator для оптимизированного управления движением в системах автоматизации.
