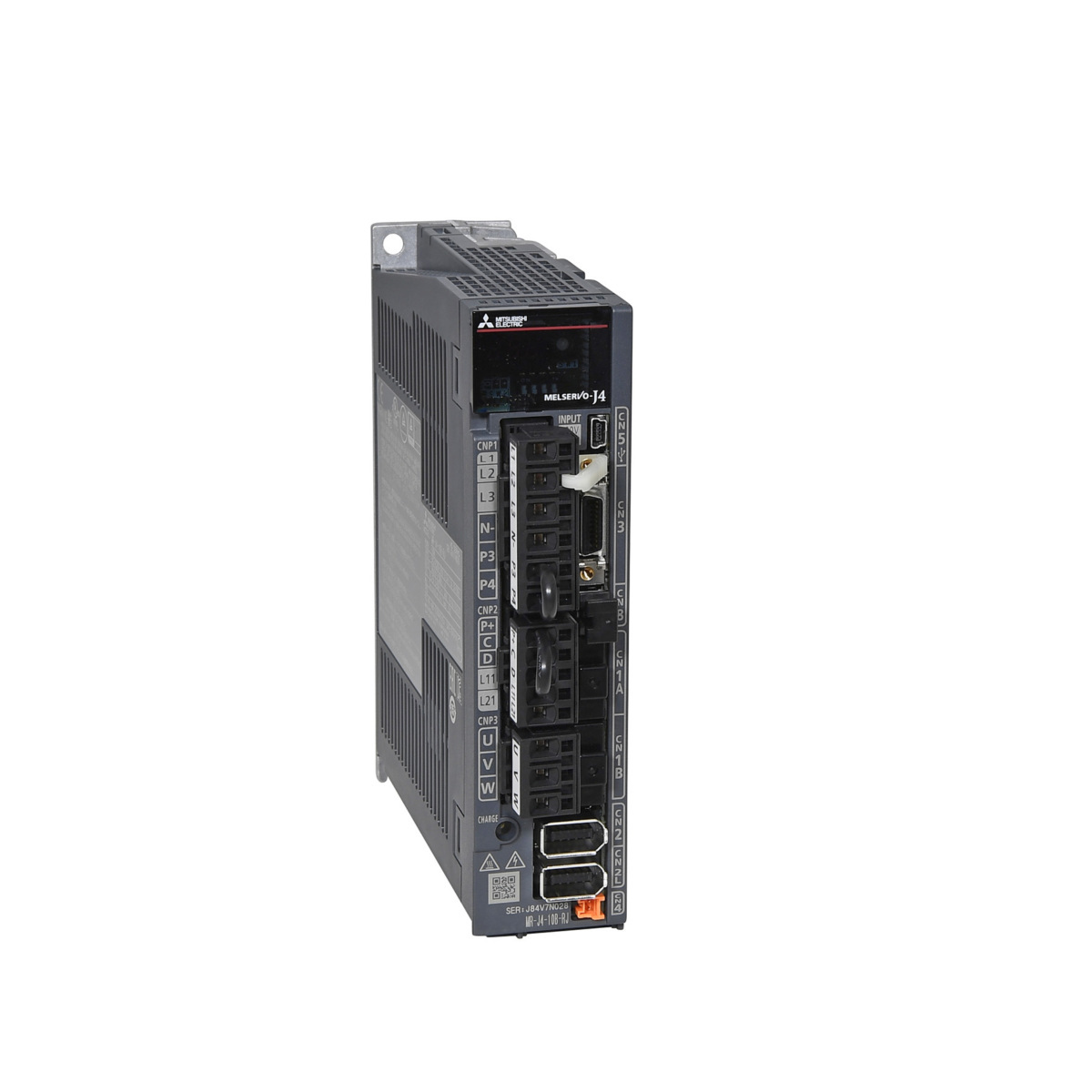

Mitsubishi MR‑J4‑10B‑RJ представляет собой промышленный сервоусилитель из серии MELSERVO‑J4 с мощностью 0.1 кВт, SSCNET III/H интерфейсом и встроенным динамическим тормозом. Такой сервоусилитель применяется для точного управления серводвигателями в автоматизированных системах, робототехнике и станках ЧПУ.
Сервоусилитель MR‑J4‑10B‑RJ от Mitsubishi Electric входит в линейку MELSERVO‑J4, предоставляя улучшенную производительность, расширенные функции безопасности и совместимость с передовыми интерфейсами. Он предназначен для управления серводвигателями малыx мощностей (100 Вт), обеспечивая высокую точность позиционирования и высокую скорость отклика. Сервоусилитель обладает высокоразрешающим энкодером (22‑бит, 4 194 304 имп/об), что позволяет достигать высокой точности управления. Благодаря частотной характеристике 2,5 кГц сервоусилитель способен реагировать на быстрые изменения задачи управления. Встроенный динамический тормоз позволяет мгновенно останавливать двигатель при аварийных ситуациях, увеличивая безопасность работы системы . MR‑J4‑10B‑RJ поддерживает интерфейс SSCNET III/H со скоростью 150 Мбит/с и циклом 0,22 мс, обеспечивая синхронную работу нескольких осей с низкой задержкой и высокой помехозащищенностью. Также реализована функция STO (Safe Torque Off) с сертификацией SIL 3, соответствующая EN 61800‑5‑2, что позволяет безопасно обесточивать двигатель при необходимости. Управление и настройка выполняются через ПО MR Configurator2, подключаемое по USB. С помощью интуитивного интерфейса инженер может настраивать параметры PID-регулирования, выполнять автотюнинг и диагностировать систему. Усилитель работает при температуре 0…+55 °C, имеет степень защиты IP20, а питание доступно как от сети 200–240 В AC или 283–340 В DC. MR‑J4‑10B‑RJ совместим с двигателями MELSERVO J4, линейными и direct‑drive двигателями, что делает его универсальным выбором для разнообразных приложений: от прецизионного позиционирования до роботизированного управления.
| Производитель | Mitsubishi Electric |
| Серия | MELSERVO‑J4 |
| Модель | MR‑J4‑10B‑RJ |
| Мощность | 0.1 кВт / 100 Вт |
| Интерфейс | SSCNET III/H (150 Мбит/с, цикл 0.22 мс) |
| Энкодер | 22‑бит, 4 194 304 имп/об |
| Частотная характеристика | 2.5 кГц |
| Питание | 200–240 В AC или 283–340 В DC |
| Динамический тормоз | Встроен |
| STO-функции | SIL 3, EN 61800‑5‑2 |
| Рабочая температура | 0…+55 °C |
| Защита | IP20 |
| Управление | USB через MR Configurator2 |
| Вес | 0.8 кг |
- Высокая точность — 22‑бит энкодер, разрешение до 4,2 млн имп/об.
- Быстрый отклик — частота 2,5 кГц, интерфейс SSCNET III/H.
- Усовершенствованная безопасность — встроенный динамический тормоз и STO (SIL 3).
- Лёгкость настройки — MR Configurator2 через USB.
- Широкая совместимость с типами двигателей и МЭЛСЕРВО‑J4 семьёй.
- Надёжность сети — оптический SSCNET III/H immune to EMI.
- Диагностика — расширенные функции мониторинга, журналирование, поддержка preventive maintenance.
- Гибкое питание — подходит для AC и DC источников.
- Компактность и модульность — легко интегрируется.
- Соответствие стандартам EMC, охрана, промышленные, обслуживаемые.
Mitsubishi Electric позиционирует MR‑J4‑10B‑RJ как высокоточный, высокопроизводительный и безопасный сервоусилитель. Он обладает новейшими функциями автотюнинга, подавления вибраций, безопасного останова и диагностикой preventive maintenance, что делает его идеальным для современных промышленных и роботизированных систем, где требуется безопасность, точность и надёжность.
