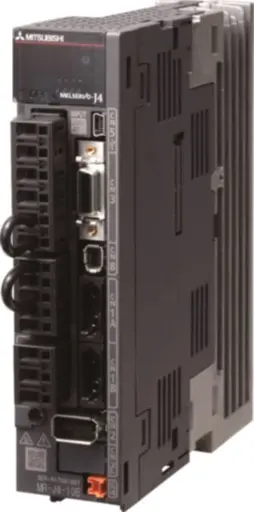

MR‑J4‑10B представляет собой компактный одноосевой AC сервоусилитель из серии MELSERVO J4 с номинальной выходной мощностью 100 Вт. Используется для управления небольшими серводвигателями в автоматизации и станках.
Сервоусилитель MR‑J4‑10B входит в линейку MELSERVO J4 от Mitsubishi Electric. Это универсальный усилитель мощностью 0.1 кВт, совместимый как с однофазным, так и с трёхфазным питанием 200–240 VAC 50/60 Гц при токе до 1.1 А. Из-за особенностей схемотехники при однофазном питании допускается нагрузка до 75% по мощности, как указано в производственной документации.
Устройство поддерживает интерфейс SSCNET III/H (модель B-RJ), который обеспечивает высокоскоростную связь между контроллером и сервомотором. Кроме того, имеются входы общего назначения - импульсные и аналоговые -варианты A-RJ. Усилитель оборудован встроенным dynamic brake, отвечающим за безопасное торможение при аварии, а также совместим с функцией Safe Torque Off (STO) по стандарту IEC/EN 61800-5-2.

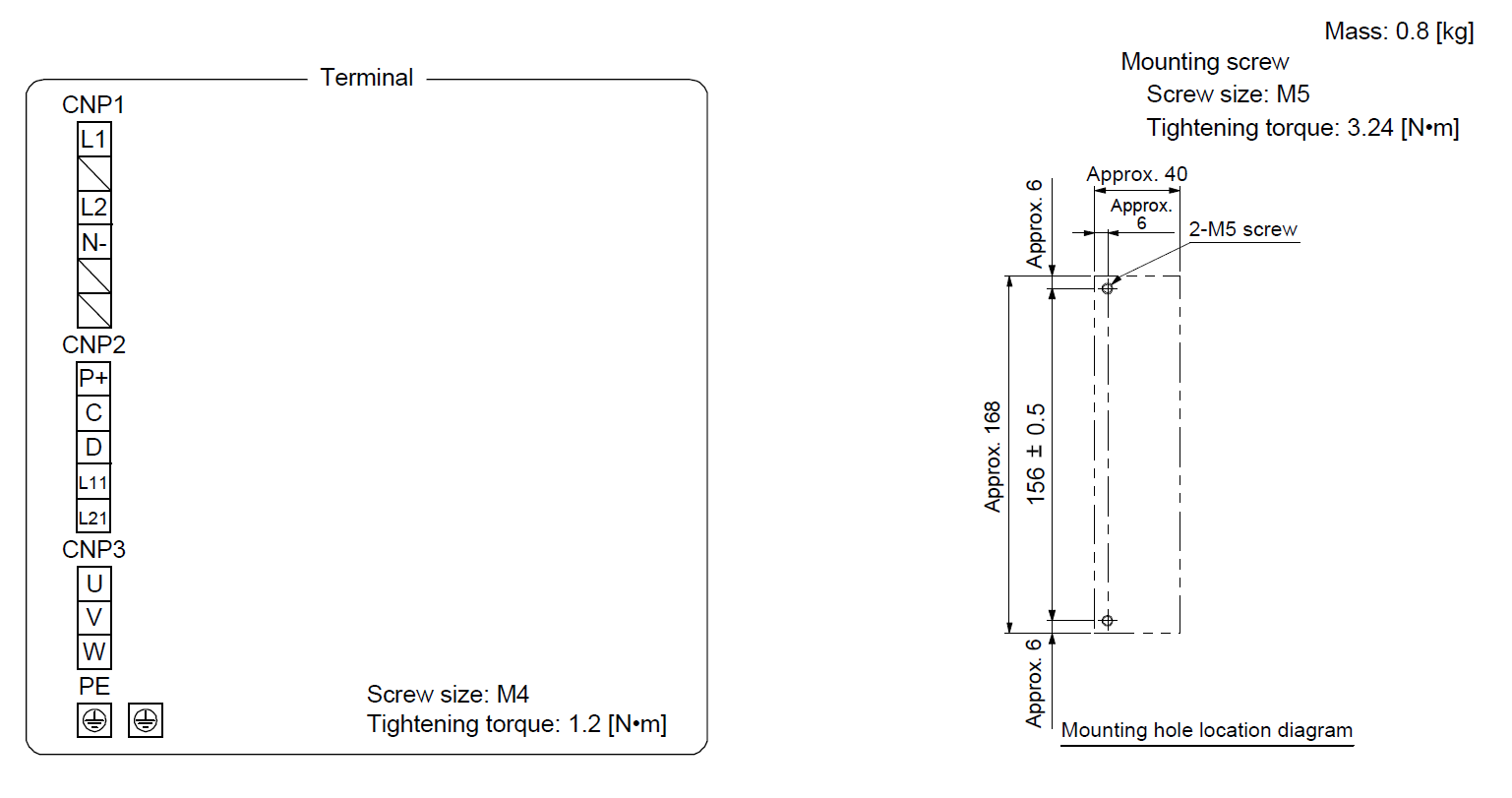

Система охлаждения - естественная -open, с защитой по классу IP20, температура среды - от 0 до +55 °C, масса -около 0.8 кг, габариты приблизительно 168 × 40 × 135 мм. Устройство соответствует стандартам CE, UL, EAC, UKCA.
| Производитель | Mitsubishi Electric, Япония |
| Серия | MELSERVO MR-J4 Digital AC Servo Amplifiers |
| Модель | MR‑J4‑10B |
| Номинальная мощность | 100 Вт (0.1 kW) |
| Питание | 200–240 VAC, 1‑ или 3‑фазное |
| Номинальный ток | ≈ 1.1 А |
| Сеть управления | SSCNET III/H (тип B‑RJ) или pulse/analog (A‑RJ) |
| Встроенный тормоз | Да (dynamic brake) |
| Функция безопасности | STO compliant (IEC/EN 61800‑5‑2) |
| Скорость PWM | 2.5 kHz |
| Температурный диапазон | 0…+55 °C |
| Степень защиты корпуса | IP20 |

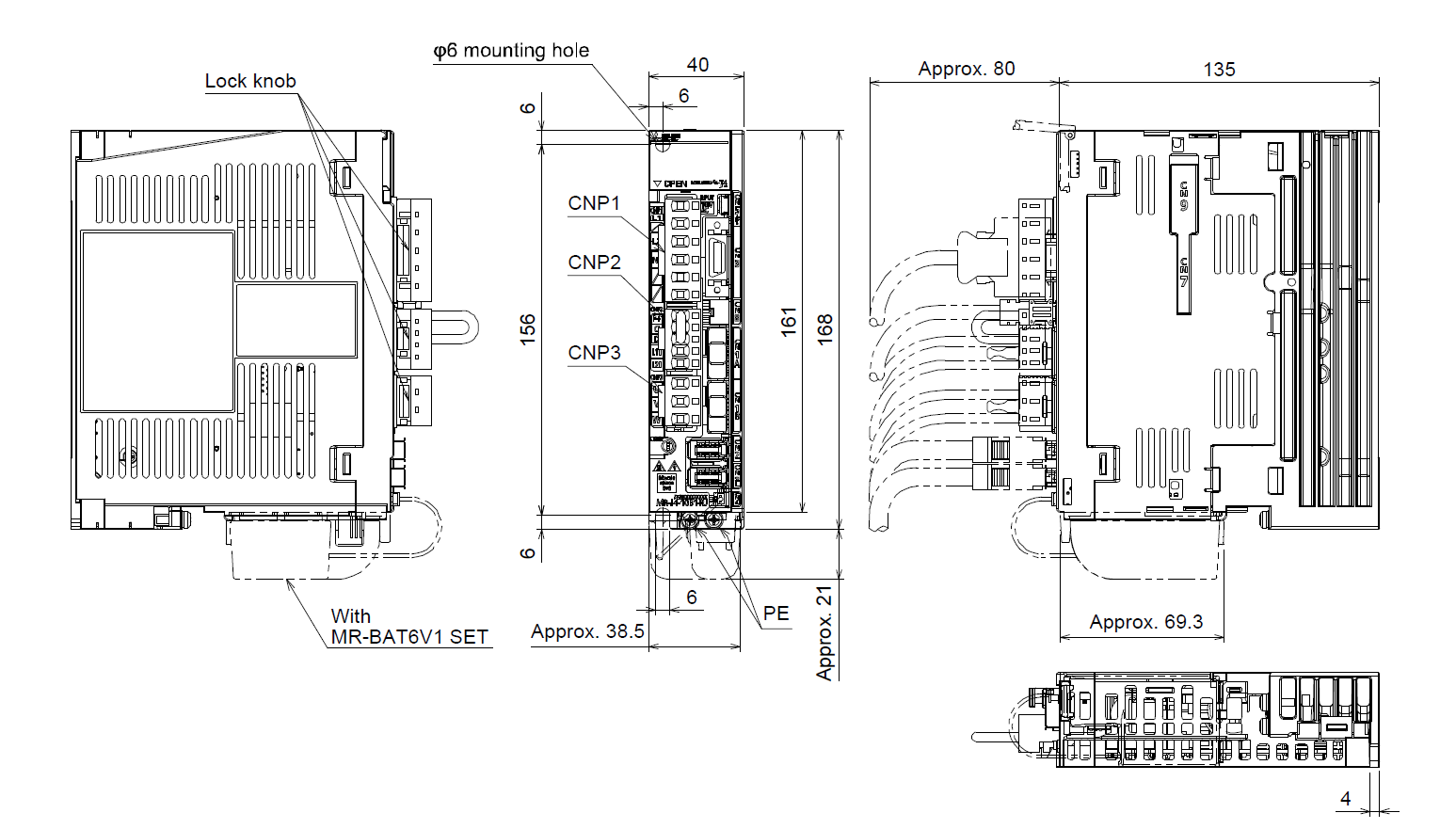

| Габариты | ~168 × 40 × 135 мм |
| Масса | ~0.8 кг |
| Сертификации | CE, UL/cUL, EAC, UKCA |
- Универсальная мощность 100 Вт и гибкость питания (1/3 фазы).
- Совместимость с интерфейсами SSCNET III/H и pulse/analog (в зависимости от ревизии).
- Встроенный dynamic brake и поддержка STO Safety.
- Малый вес и компактность - удобно для машин с ограниченным пространством.
- Широкая сертификация и срок службы в индустриальных условиях.
Mitsubishi MELSERVO MR‑J4-10B — это сервоусилитель мощностью 100 Вт, совместимый с SSCNET III/H для высокоскоростной связи, оснащенный встроенным динамическим тормозом и функцией безопасности STO в компактном корпусе с открытым охлаждением IP20.
