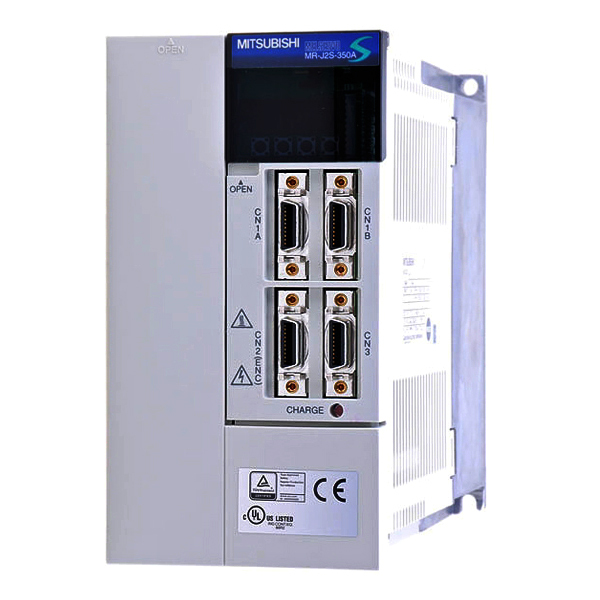

Mitsubishi MR‑J2S‑350A представляет собой одноосевой AC сервопривод мощностью 3,5 кВт, часто ищут как “MR‑J2S‑350A servo drive 3.5 kW”. Используется для управления серводвигателями в автоматизированных системах и станках.
Сервопривод MR‑J2S‑350A входит в серию MELSERVO J2‑Super от Mitsubishi Electric. Устройство предназначено для точного позиционирования и управления сервомоторами - с номинальной выходной мощностью 3,5 кВт и током до 16 А. Поддерживает питание 3-х фазного 200‑230 VAC 50/60 Hz и однофазного 230 VAC .Усилитель работает по системе управления Sinusoidal PWM/current control, обладает встроенным dynamic brake, позволяет развивать скорость отклика до 550 Hz и поддерживает функцию ограничения крутящего момента от 0 до +10 VDC. Подключение к PLC или ПК осуществляется через интерфейсы SSCNET и RS‑232C/RS‑422.
Устройство имеет корпус стандарта IP20, естественное охлаждение, рабочий диапазон температуры 0…+55 °C, максимальная высота установки - 1000 м над уровнем моря при влажности до 90 % без конденсации. Вес -примерно 2 кг, габариты ~168 × 156 × 70 мм.
Производитель | Mitsubishi Electric (Япония) |
Серия | MELSERVO J2‑Super / MR‑J2S |
Модель | MR‑J2S‑350A |
Мощность | 3,5 кВт |
Номинальный ток | До 16 А |
Питание | 3‑фаз 200–230 VAC или 1‑фаз 230 VAC |
Управление | Sinusoidal PWM + current control |
Предел крутящего момента | от 0 до +10 VDC |
Dynamic brake | Встроенный |
Частота отклика | До 550 Hz |
Интерфейсы | SSCNET, RS‑232C / RS‑422 |
Охлаждение | Естественное, корпус IP20 |
Температура эксплуатации | 0…+55 °C (максимальное RH 90 % без конденсации) |
Установка | До 1000 м над уровнем моря |
Габариты (Ш×В×Г) | ~168 × 156 × 70 мм |
Вес | ~2 кг |
Комплект управляющих моторов | Серии HC‑KFS, HC‑MFS, HC‑SFS, HC‑RFS, HC‑UFS |
- Надёжный сервоусилитель класса 3.5 кВт с высокой точностью управления.
- Возможность питания 3‑фазой или однофазой для универсальности установки.
- Поддержка SSCNET и RS‑232/422 для интеграции с контроллерами и ПК.
- Встроенный dynamic brake для безопасной остановки мотора.
- Высокая рабочая частота отклика до 550 Hz.
- Компактное исполнение IP20, лёгкий вес и простота монтажа в шкафах.
Сервоусилитель MR‑J2S‑350A обеспечивает выходную мощность 3,5 кВт с синусоидальным ШИМ/токовым управлением. Он оснащен функцией динамического торможения, поддерживает протоколы SSCNET и RS‑232C/RS‑422 и реагирует на частоту до 550 Гц с помощью входного сигнала ограничения крутящего момента для точного управления.
