Mitsubishi Electric FX3U-CNV-BD представляет собой интерфейсную плату-переходник, встраиваемую в переднюю панель контроллера. Устройство предназначено для обеспечения возможности подключения специальных адаптеров расширения (ADP) к базовому блоку серии FX3U.

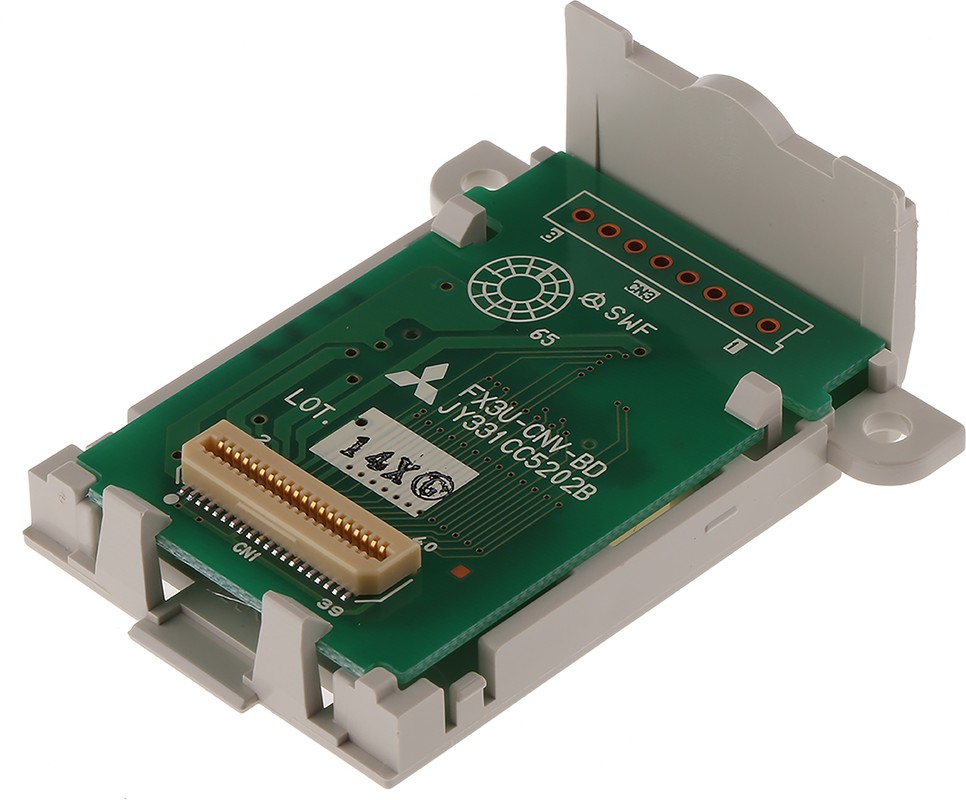

Адаптер FX3U-CNV-BD является связующим звеном в архитектуре контроллеров серии FX3U. Она не выполняет самостоятельных функций обработки сигналов, но служит необходимым аппаратным интерфейсом для подключения высокоскоростных адаптеров ввода-вывода (аналоговых, коммуникационных или температурных) с левой стороны контроллера. Конструктивно плата представляет собой небольшую печатную плату, которая устанавливается непосредственно в слот расширения на передней части корпуса центрального процессора ПЛК.
Принцип использования заключается в преобразовании внутренней шины контроллера в формат, совместимый с ADP-модулями. Установка этой платы открывает доступ к расширению системы за пределы стандартных цифровых входов/выходов, позволяя добавлять каналы прецизионного аналогового измерения или дополнительные порты связи (RS232, RS485). Особенность серии "BD" (Board) заключается в том, что она не увеличивает габаритные размеры контроллера по ширине, так как полностью скрыта внутри корпуса после монтажа.
Область применения - любые задачи автоматизации на базе FX3U, где требуется использование адаптеров серии ADP. Это могут быть системы позиционирования, интеграция с весоизмерительным оборудованием или построение сетей передачи данных между несколькими ПЛК. Плата поставляется с необходимыми крепежными винтами и защитной крышкой. Ее наличие обязательно, если планируется использование более одного адаптера или специфических модулей, требующих прямой связи с процессором через высокоскоростную шину адаптеров.
| Параметр | Значение |
| Фирма | Mitsubishi Electric |
| Страна | Япония |
| Серия | MELSEC FX3U |
| Модель/артикул | FX3U-CNV-BD |
| Тип устройства | Плата конвертера интерфейса |
| Совместимость | Только контроллеры FX3U |
| Назначение | Подключение адаптеров серии FX3U-***-ADP |
| Место установки | Передний слот расширения ПЛК |
- Компактный монтаж внутри корпуса контроллера.
- Прямое соединение с шиной процессора.
- Простая установка без необходимости настройки программного обеспечения.
Плата конвертера FX3U-CNV-BD расширяет границы возможностей вашего контроллера, превращая компактный ПЛК в мощную станцию управления сложными процессами.
