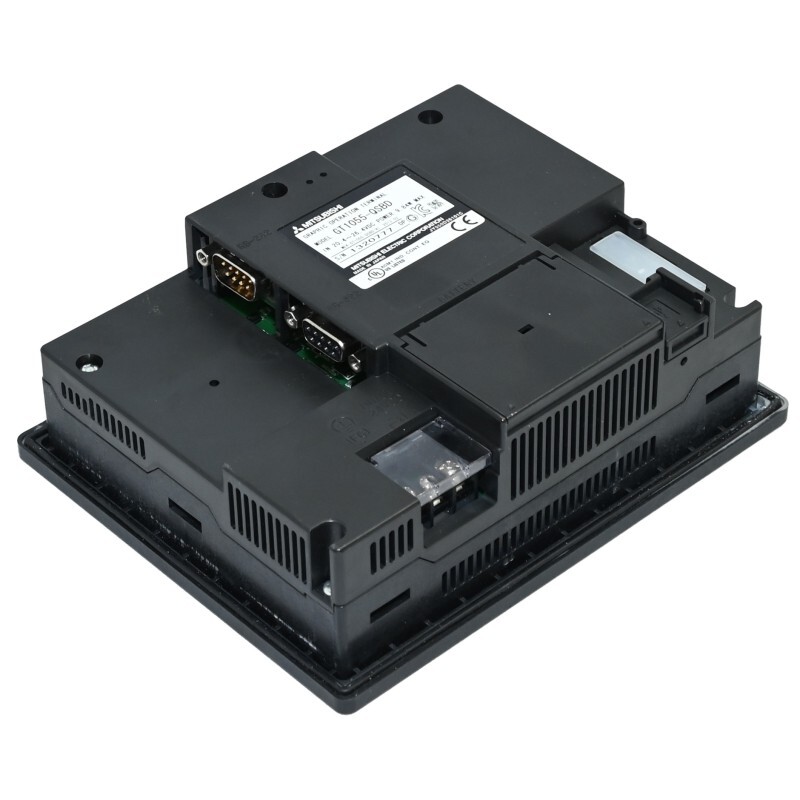

Mitsubishi Electric серии GOT1000, модель GT1055-QSBD представляет собой компактную графическую панель оператора HMI, которая используется для визуализации и управления производственными процессами. Это устройство позволяет операторам контролировать работу машин, получать информацию о состоянии оборудования, настраивать параметры и диагностировать неисправности через интуитивно понятный сенсорный экран.

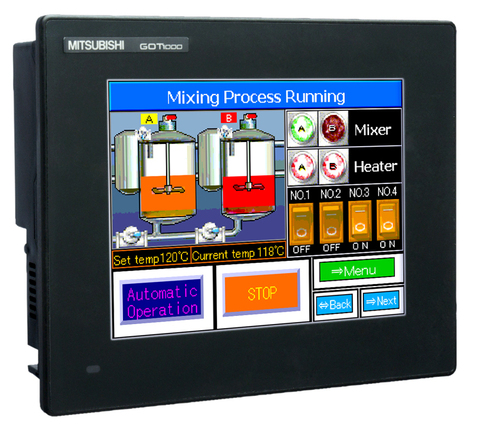

Панель оператора Mitsubishi Electric GT1055-QSBD, также известная как графический терминал или сенсорная панель, является частью серии GOT1000 - одной из самых популярных линеек человеко-машинных интерфейсов от Mitsubishi Electric. Эта модель оснащена цветным STN-дисплеем размером 5.7 дюйма с разрешением 320x240 пикселей и поддержкой 256 цветов, что обеспечивает четкое и яркое отображение информации.
Панель имеет сенсорный экран с матрично-резистивной пленкой, что делает ее устойчивой к загрязнениям и позволяет работать даже в перчатках. Встроенный 64-битный RISC-процессор обеспечивает быструю реакцию на команды и высокую производительность. Модель GT1055-QSBD имеет несколько коммуникационных интерфейсов, включая RS-232, RS-422 и USB Mini-B, что позволяет легко подключать ее к программируемым логическим контроллерам (ПЛК) серии MELSEC и другому промышленному оборудованию.
| Фирма-изготовитель | Mitsubishi Electric (Япония) |
| Серия и модель | GOT1000, GT1055-QSBD |
| Тип устройства | Панель оператора HMI |
| Размер дисплея | 5.7 дюйма, STN цветной |
| Разрешение | 320 x 240 пикселей QVGA |
| Цвета | 256 цветов |
| Тип сенсорной панели | Матрично-резистивная |
| Питание | 24 В DC |
| Объем внутренней памяти | 3 МБ |
| Процессор | 64-битный RISC |
| Интерфейсы | RS-232, RS-422, USB Mini-B |
| Слот расширения | Слот для карты CF |
| Класс защиты по передней панели | IP67 |
| Габаритные размеры (ШхВхГ) | 164 x 135 x 56 мм |
| Вес | 0.7 кг |
| Рабочая температура | от 0 до 50 °C |
- Компактность и прочность. Компактный корпус и высокая степень защиты IP67 на передней панели делают ее подходящей для эксплуатации в сложных промышленных условиях.
- Широкие возможности подключения. Наличие нескольких последовательных портов (RS-232, RS-422) и USB-порта обеспечивает гибкость при интеграции в различные системы автоматизации.
- Простота программирования. Панель программируется с помощью программного обеспечения GT Works3, что позволяет легко создавать интуитивно понятные экраны и логику управления.
- Универсальность. Модель может использоваться как для простых задач визуализации, так и для более сложных систем с регистрацией данных, управлением рецептами и передачей информации.
- Качественное отображение. STN-дисплей с 256 цветами и высоким разрешением обеспечивает удобство для оператора при взаимодействии с машиной.
Mitsubishi Electric позиционирует серию GOT1000 как "интуитивный интерфейс для управления машинами". Производитель подчеркивает, что эти панели оператора созданы для того, чтобы сделать взаимодействие с оборудованием максимально простым и эффективным. Основное преимущество GT1055-QSBD заключается в ее надежности, компактности и широких возможностях подключения, что позволяет легко интегрировать ее в любые системы автоматизации. С помощью программного обеспечения GT Works3 пользователи могут быстро создавать сложные проекты, а прочный корпус и высокая степень защиты обеспечивают долгий срок службы даже в самых суровых промышленных условиях.
