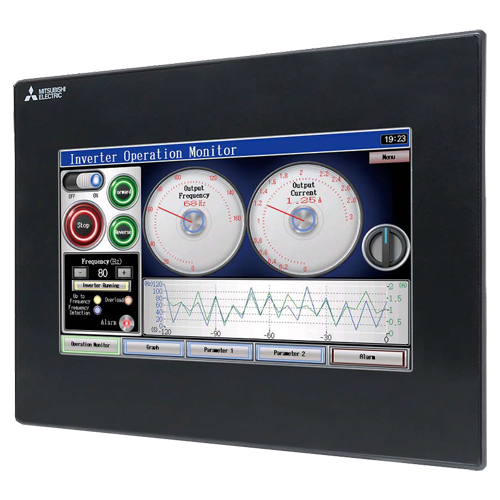

Mitsubishi GS2107-WTBD представляет собой 7‑дюймовую сенсорную панель HMI (GOT Simple Series) с TFT‑экраном WVGA, предназначенную для визуализации, контроля и управления промышленными процессами. панель используется в системах автоматизации, подключается к ПЛК через RS‑232/RS‑422/ETHERNET.
Панель управления Mitsubishi GS2107-WTBD входит в серию GOT Simple (GS21) и оснащена 7‑дюймовым TFT‑дисплеем с разрешением 800×480 пикселей и палитрой 65 536 цветов . Устройство питается от напряжения 24 V DC, потребляет макс. 6,5 W (при включенной подсветке), имеет встроенную память 9 MB и поддерживает SD‑карты для того, чтобы хранить данные или проекты . Панель оснащена портами RS‑232, RS‑422, Ethernet 100Base‑TX, USB‑Mini B и слотом SD, что позволяет подключать её к ПЛК, обмениваться данными с ПК, использовать RFID, логгеры и т.д. . Сенсорная поверхность — аналогово‑резистивная (резистивный тач), допускающая только одно одновременное касание . Панель соответствует стандартам IEC 61131‑2 по вибрациям и ударам, выдерживает температурный диапазон 0…+50 °C, относительную влажность до 90 % (без конденсации), и имеет класс защиты IP65F на лицевой стороне . Устройство подходит для мониторинга, управления, настройки параметров и визуализации в мелких и средних автоматизированных системах. Благодаря компакту и простоте программирования — актуально для OEM‑решений и модернизации действующих производственных линий.
| Серия | GS21 |
| Тип экрана | TFT LCD, сенсорный (резистивный) |
| Диагональ | 7 дюймов |
| Разрешение | 800×480 пикселей (WVGA) |
| Встроенная память | 9 МБ |
| Слот для SD-карт | да (до 32 ГБ) |

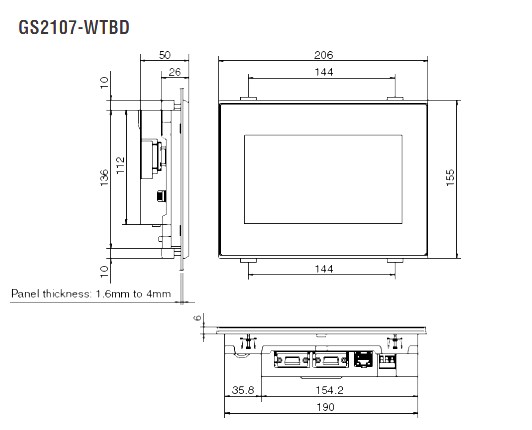

| Размеры корпуса | 207 × 146 × 39 мм |
| Напряжение | 24 В DC (допустимо 21.6–26.4 В) |
| Потребляемая мощность | макс. 6,5 Вт |
| Интерфейсы |
Ethernet (10/100Base-T) RS-232, RS-422/485 USB (Mini-B, Host-A) SD-карта |
Mitsubishi Electric дополнила свою популярную серию панелей оператора GOT недорогой серией GOT Simple, имеющей превосходную рентабельность. Серия GOT Simple была разработана для оптимизации операторского управления и мониторинга различных продуктов для автоматизации производства.
Имеющие хорошую производительность и расширенную функциональность, эти новые панели оператора предоставляют возможности, помогающие снизить время простоя, обеспечивающие быстрое восстановление после простых ошибок, повышающие уровень работоспособности и эффективность производства. Серия GOT Simple не просто отображает данные, а предоставляет детальный обзор процесса автоматизации и обеспечивает платформу для экономичного решения типичных производственных проблем. Она проста в использовании, очень надежна и имеет превосходные эксплуатационные качества.
