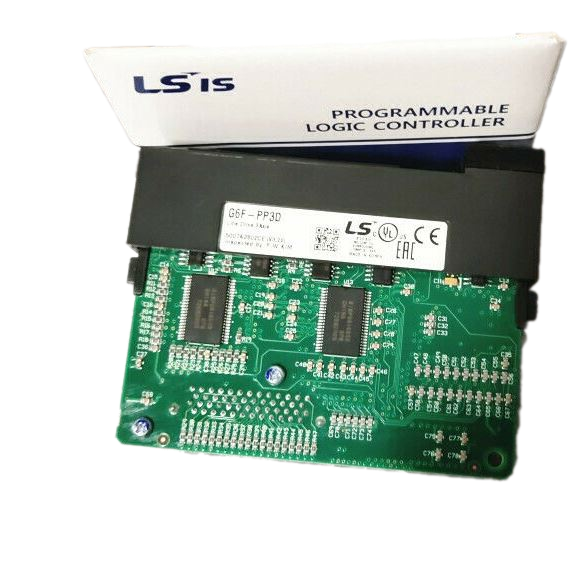

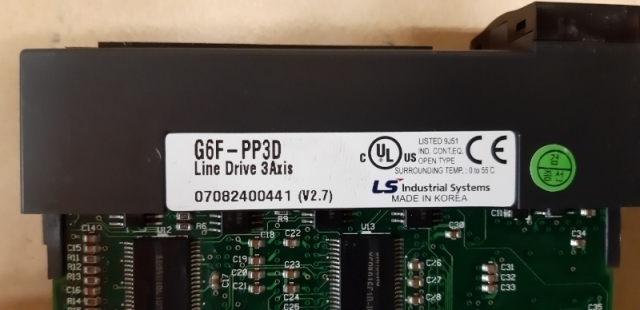

LS Electric G6F-PP3D представляет собой специализированный модуль позиционирования для программируемых логических контроллеров ПЛК серии GLOFA GM6 и MASTER-K200S. Этот модуль предназначен для точного управления движением/позиционированием по трем осям, используя импульсный выход для управления сервоприводами или шаговыми двигателями.
Модуль G6F-PP3D производится компанией LS Electric (ранее LG Industrial Systems), одним из ведущих мировых производителей промышленной автоматики. Он разработан как расширение для модульных ПЛК серий GLOFA GM6 и MASTER-K200S, позволяя им выполнять сложные задачи управления движением, которые не под силу стандартным дискретным или аналоговым модулям.
Расшифровка артикула:
G6- обозначает совместимость с ПЛК серии GLOFA GM6.
F- обозначает специальный функциональный модуль.
PP3D- указывает на тип и количество осей управления.
PP- обозначает импульсный (Pulse) выход для управления серво- и шаговыми приводами.
3D- указывает на возможность управления движением по 3 осям (3 Axis).
Модуль G6F-PP3D способен генерировать высокочастотные импульсные сигналы, необходимые для точного контроля положения и скорости. Он поддерживает различные режимы управления, включая позиционирование по абсолютным и относительным координатам, линейную и круговую интерполяцию.
Он имеет три независимых канала для управления тремя осями, что делает его идеальным для использования в системах с многоосным движением, таких как станки с ЧПУ, промышленные роботы, системы упаковки и другие автоматизированные линии, где требуется высокая точность и повторяемость.
| Фирма-изготовитель | LS Electric (ранее LG Industrial Systems) |
| Серия | GLOFA GM6 / MASTER-K200S (модули расширения) |
| Модель | G6F-PP3D |
| Тип | Модуль позиционирования (позиционный модуль) |
| Количество осей | 3 |
| Тип выхода | Импульсный (Pulse/Dir) |
| Выходная частота | До 1 МГц (5В) |
| Типы интерполяции | Линейная (по 2 и 3 осям), круговая (по 2 осям) |
| Напряжение питания | 24 В DC (от базового блока) |
| Функции | Управление скоростью/положением, синхронный старт, аварийная остановка |
- Высокая точность. Обеспечивает точное и повторяемое управление движением.
- Многоосевое управление. Возможность контроля до трех осей с одного модуля.
- Гибкость. Совместимость с широким спектром серво- и шаговых приводов.
- Интеграция с ПЛК. Полная интеграция с программной средой GLOFA, что упрощает программирование и отладку.
LS Electric позиционирует свои модули GLOFA как высокопроизводительные и надежные решения для промышленной автоматизации. Компания подчеркивает, что специализированные модули, такие как G6F-PP3D, позволяют строить комплексные системы управления движением с высокой точностью, сохраняя при этом гибкость и простоту программирования, характерную для ПЛК.
