C100-T2-01024-ZCT-16-PK-R - это оптический инкрементальный энкодер, предназначенный для точного определения углового положения и скорости вращения вала. Он имеет разрешение 1024 импульса на оборот (PPR), крепление типа "Through Hollow Shaft" (сквозной полый вал), выходной сигнал Push-Pull (тип ZCT), 16 мм диаметр вала и стандартную промышленную конструкцию. Подходит для использования в автоматике, станках и системах управления движением.
C100-T2-01024-ZCT-16-PK-R представляет собой инкрементальный оптический энкодер промышленного класса, предназначенный для точного измерения угловой скорости и положения вращающихся объектов. Он широко используется в автоматизированных системах управления, приводах, станках с ЧПУ, робототехнике и других отраслях промышленности, где требуется высокая точность и надежность.
| Производитель | Lika Electronic Srl, Италия |
| Серия | C100 |
| Модель | C100‑T2‑01024‑ZCT‑16‑PK‑R |
| Тип энкодера | Инкрементальный, полый вал (hollow shaft) |
| Разрешение | 1024 PPR |
| Выходной интерфейс | AB0 / AB0 |
| Электронная схема | Power Push‑Pull |
| Напряжение питания | ±10 … 30 V DC |

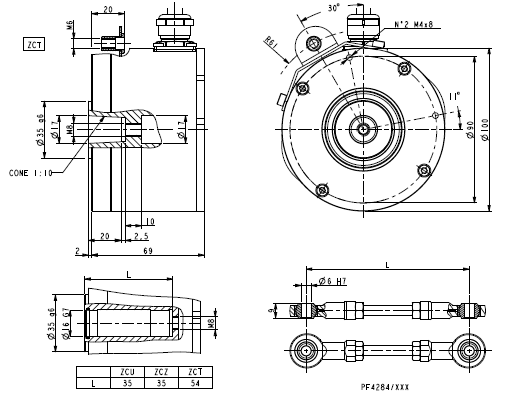

| Полый вал | Ø 16 мм tapered |
| Максимальная скорость | До 6000 rpm (короткие периоды) |
| Осевая нагрузка | 140 N |
| Радиальная нагрузка | 350 N |
| Защита корпуса | IP65 |
| Материал корпуса | Анодированный anticorodal (UNIP aluminium alloy) |
| Температура эксплуатации | −25…+85 °C |
| Вес | ~1 кг |
| Подключение | Винтовые клеммы (terminal block) |
| Корпус | Ø 100 мм |
| Электрическая изоляция вала | До 10 kV |
- Компактный промышленный энкодер с полым валом Ø16 мм для массовых валов.
- Высокая надёжность при агрессивных условиях (влажность, вибрации, пыль).
- Защищённое исполнение IP65 и устойчивый к коррозии корпус.
- Простой монтаж с винтовыми клеммами (ZCT) и монтажным комплектом PK‑R.
- Напряжения питания от 10 до 30 VDC, выход Power Push‑Pull до 100 мА.
- Поддерживает высокую скорость вращения, выдерживает значительные механические нагрузки.
Компактная и прочная конструкция, устойчивая к вибрациям и механическим нагрузкам
Высокое разрешение - идеален для точных измерений
Универсальное питание и совместимость с большинством промышленных контроллеров
Устойчивость к электромагнитным помехам
Простота монтажа благодаря полому валу и фиксирующему зажиму
Промышленные станки и приводы
Робототехника
Линии автоматической сборки
Системы позиционирования
Подъемно-транспортное оборудование
Сельскохозяйственная и строительная техника
Серия C100 — это тяжёлостойкие инкрементальные энкодеры с полым валом, устойчивым к коррозии корпусом anticorodal, электрической изоляцией вала, выходами Power Push‑Pull или Line Driver и разрешением до 2500 PPR. Предназначены для ветроэнергетики, сталелитейных заводов и морских применений.
Техническое_описание_Lika-Electronic_C100-T2-01024-ZCT-16-PK-R.pdf
