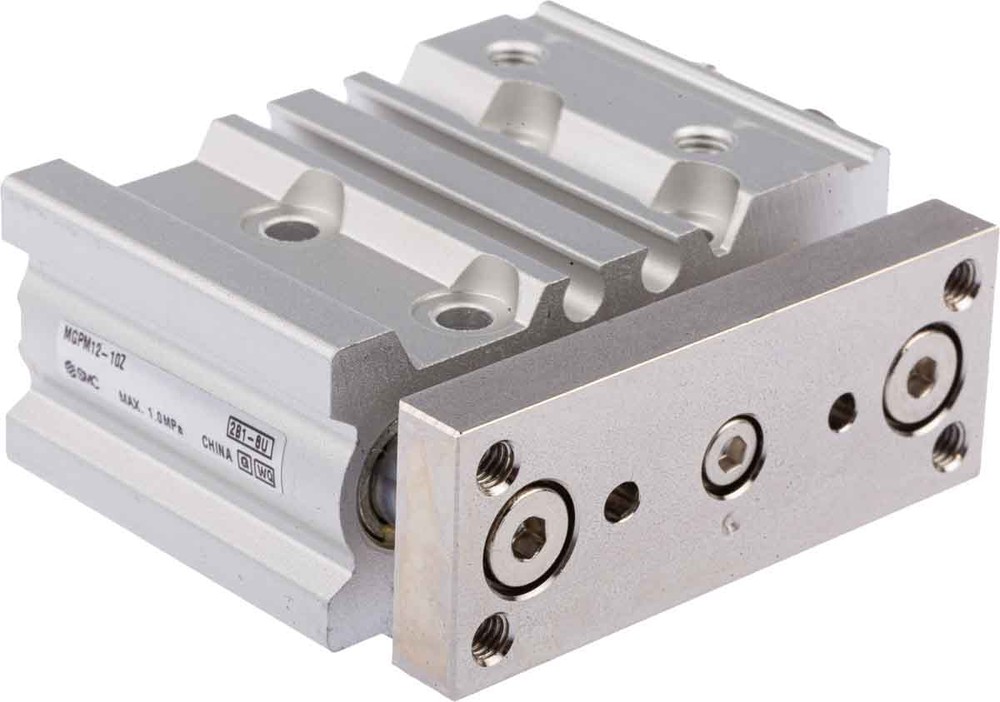

SMC MGPM12-10Z представляет собой компактный пневматический цилиндр со встроенными направляющими скольжения. Устройство применяется в автоматизированных системах для перемещения, подъема и зажима деталей, где требуется высокая устойчивость к боковым нагрузкам и точность позиционирования.
Направляющий цилиндр серии MGP от японского концерна SMC является одним из наиболее востребованных компонентов в современной промышленной пневматике. Данная модель спроектирована по принципу «три в одном»: в едином монолитном корпусе совмещены стандартный пневмопривод двойного действия и система из двух параллельных направляющих валов, жестко связанных передней плитой. Такая интеграция позволяет значительно уменьшить габариты исполнительного механизма и исключает необходимость в проектировании и монтаже дополнительных внешних направляющих.
Принцип функционирования устройства основан на подаче сжатого воздуха в полости цилиндра через порты в корпусе. Поршень передает усилие на основной шток, а направляющие валы, проходящие через высокоточные втулки скольжения, обеспечивают строго прямолинейный ход без люфтов. Конструкция MGPM (с подшипниками скольжения) обладает исключительной несущей способностью и эффективно сопротивляется изгибающим моментам, возникающим при работе с грузами, центр тяжести которых смещен относительно оси штока.
Область применения включает сборочные линии электронной промышленности, упаковочное оборудование, фармацевтическое производство и робототехнику. В корпусе цилиндра предусмотрены специальные пазы для скрытого монтажа магнитных датчиков положения серии D-M9. Это позволяет реализовать точный контроль крайних положений привода. Малый ход в 10 мм делает данную модель идеальной для выполнения операций толкания, фиксации или маркировки мелких изделий на скоростных конвейерах. Компактность и высокая жесткость делают этот цилиндр эталоном надежности в задачах прецизионной автоматизации.
| Параметр | Значение |
| Фирма | SMC |
| Страна | Япония |
| Серия | MGP (Compact Guide Cylinder) |
| Модель | MGPM12-10Z |
| Диаметр поршня | 12 мм |
| Ход поршня | 10 мм |
| Тип направляющих | Подшипники скольжения |
| Рабочая среда | Очищенный сжатый воздух (с маслом или без) |
| Рабочее давление | 0.12...1.0 МПа |
| Максимальная скорость | 500 мм/с |
- Интегрированная система направляющих для экономии пространства.
- Высокая устойчивость к боковым усилиям и моментам.
- Возможность подключения воздуха с трех сторон корпуса.
- Длительный срок службы уплотнений при интенсивной работе.
Серия MGP от SMC - это стандарт де-факто в области компактных приводов с направляющими, обеспечивающий непревзойденную жесткость и точность ваших машин.
