GEL260-V-01000B713 представляет собой магнитный инкрементальный энкодер производства Lenord+Bauer, предназначенный для высокоточного измерения углового положения и скорости в промышленных приводах, станках и системах автоматизации.
Энкодер GEL260-V-01000B713 предназначен для эксплуатации в тяжелых промышленных условиях, обладает корпусом диаметром 90 мм со степенью защиты IP65 и высокой вибро- и ударостойкостью. В основе работы устройства - бесконтактное магнитное сканирование зубчатого измерительного колеса, что обеспечивает устойчивость сенсора к загрязнению, влажности и маслам.
Данная модель оснащена двумя квадратурными каналами (A, B) со сдвигом 90°, push-pull HTL выходом, а также индексным импульсом Z и имеет разрешение 1000 импульсов на оборот. Выходная частота до 200 кГц, питание 10-30 В DC. Шток диаметром 12 мм с сегментным шпоночным пазом woodruff key обеспечивает надёжную посадку на приводной вал.
Рабочий диапазон температур: от -20 до +85 °C. Конструкция допускает осевой и радиальный способ подключения кабеля/разъёма, а также применение в ATEX-зонах по запросу.
| Модель | GEL260-V-01000B713 |
| Серия | GEL 260 |
| Фирма изготовитель | Lenord+Bauer |
| Принцип работы | Магнитный инкрементальный энкодер |

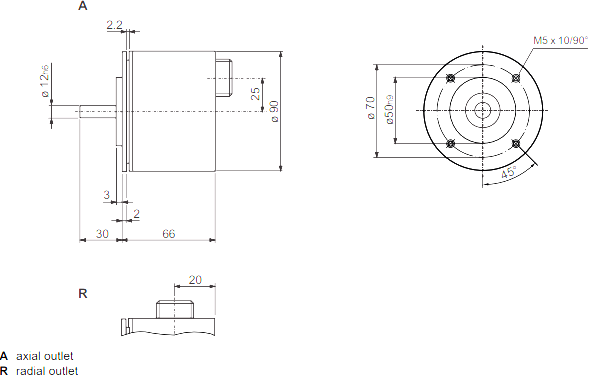

| Корпус | Ø90 мм, металл, IP65 |
| Диаметр вала | 12 мм с пазом |
| Разрешение | 1000 импульсов/оборот |
| Выход | Push-pull (HTL), фазы A, B, индекс Z |
| Напряжение питания | 10–30 В DC |
| Макс. частота выхода | до 200 кГц |
| Температурный диапазон | –20…+85 °C |
| Защита от ударов/вибраций | до 1000 м/с², до 100 м/с² (DIN EN 60068-2-6/27) |
| Вес | ~700 г |
| Монтаж | Осевое/радиальное подключение |
- Устойчивость к высокой влажности, вибрации и маслам.
- Высокая точность позиционирования благодаря магнитной технологии.
- Стабильная работа при перепадах температуры и влажности.
- Возможность заказа исполнения для взрывоопасных зон ATEX, IECEx.
- Длительный срок службы; нет старения магнитного сенсора.
- Широкая совместимость с промышленными приводами, оборудованием и контроллерами.
Lenord+Bauer представляют GEL260-V-01000B713 как надежное решение для высокоточных задач, требующих долговечной работы в условиях экстремальных вибраций, загрязнений и перепадов климата, с гарантированной повторяемостью и безопасностью при эксплуатации в автоматизированных промышленных системах.
