Leine & Linde XHI 861 представляет собой высоконадежный оптический разветвитель сигналов для инкрементальных энкодеров. Устройство применяется в тяжелой промышленности для дублирования импульсов от одного датчика и их передачи на два независимых контроллера или преобразователя частоты.
Разветвитель сигналов XHI 861 от шведского производителя Leine & Linde является критически важным компонентом систем автоматизации, работающих в экстремальных условиях. Основная задача этого устройства — обеспечить надежную и помехозащищенную передачу данных от энкодера к нескольким потребителям. В мощных промышленных приводах сигнал от датчика обратной связи требуется одновременно для системы управления двигателем и для системы позиционирования верхнего уровня. Прямое параллельное подключение в таких случаях недопустимо, так как оно приводит к искажению сигнала и возникновению паразитных токов в цепях заземления.
Принцип работы XHI 861 основан на полной оптической изоляции (гальванической развязке) входных и выходных цепей. Устройство принимает сигналы каналов A, B и N (включая их инвертированные копии) и регенерирует их на двух независимых выходах. Благодаря встроенным усилителям, прибор восстанавливает крутизну фронтов импульсов, что позволяет передавать данные по кабелям длиной до 350 метров без потери качества. Каждый из двух выходных каналов защищен от короткого замыкания, поэтому неисправность в одной линии связи никак не влияет на работу второй линии или самого энкодера.
Область применения данного модуля охватывает сталелитейные заводы, целлюлозно-бумажные комбинаты, портовые краны и ветрогенераторы. XHI 861 поддерживает работу с входными сигналами уровней RS422 (TTL) и HTL, а напряжение на выходах может быть настроено независимо. Корпус устройства выполнен из ударопрочных материалов и предназначен для монтажа на DIN-рейку. На передней панели расположены светодиодные индикаторы, которые позволяют в реальном времени отслеживать наличие питания и прохождение сигналов по каждой фазе, что существенно упрощает техническое обслуживание и поиск неисправностей в сложных распределенных системах.

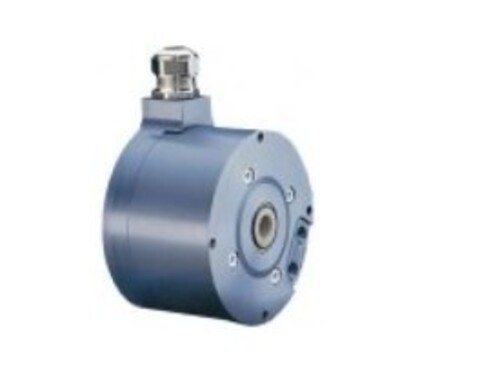

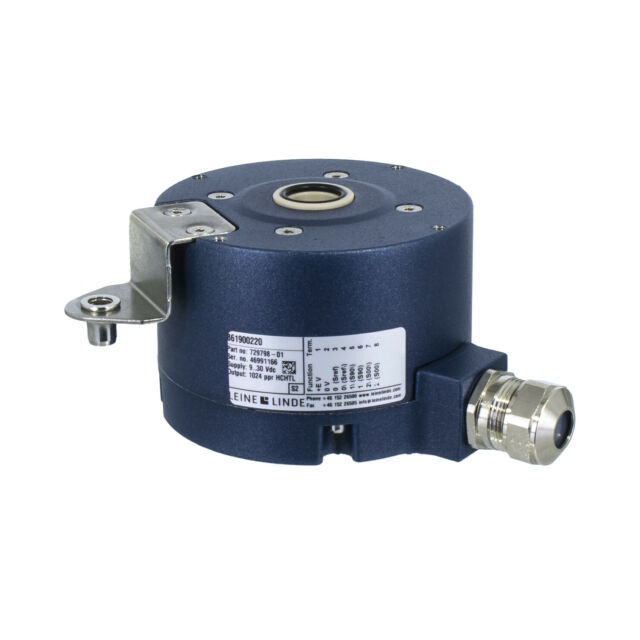

| Фирма изготовитель | Leine Linde (Швеция) |
| Серия | 861 XHI |
| Модель | XHI 861900220 |
| Артикул | 729798-01 |
| Тип | Инкрементальный энкодер, heavy duty |

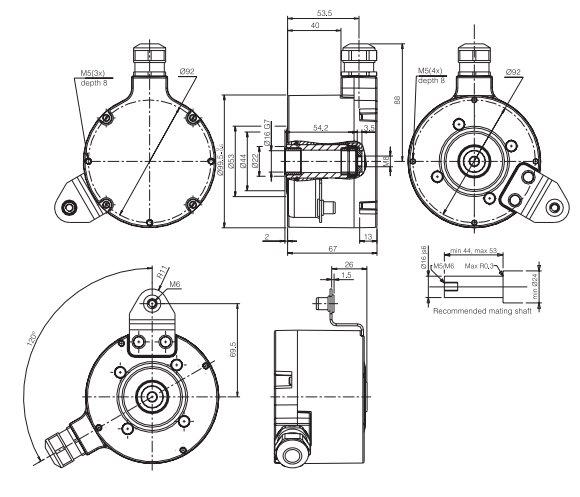

| Диаметр полого вала | 16 мм (blind hollow shaft) |
| Диаметр корпуса | 86 мм (86-flange) |
| Разрешение | 1024 ppr |
| Напряжение питания | 9–30 В DC |
| Выходной сигнал | High Current HTL (HCHTL) |
| Максимальный выходной ток | ±40 мА на канал |
| Количество каналов | 6 (S00, S00’, S90, S90’, Sref, Sref’) |
| Макс. частота сигнала | 200 кГц |
| Макс. длина кабеля | 350 м при 100 кГц |
| Температурный диапазон | -20...+85°C |
| Степень защиты | IP67 (корпус), IP66 (вход вала) |
| Вибрация / удары | ≤20g (55–2000 Hz), ≤400g (3.5 мс) |
| Скорость вращения | до 6000 об/мин |
| Материалы корпуса и вала | Алюминий, нержавеющая сталь/PEEK |
| Вес | ~1300 г |
| Диагностика | MTTFd 421 лет, PFHd 7,43E-07 (на канал) |
- Heavy duty исполнение для самых жестких условий эксплуатации.
- Максимально надежная, электрически изолированная конструкция.
- Высокая степень защиты от воздействия окружающей среды.
- Высокий выходной ток, длинные линии связи.
- Широкий диапазон рабочих температур, вибраций и нагрузок.
- Продвинутые функции диагностики и безопасности.
Leine Linde выделяет серию XHI 861 как “самую надёжную и долговечную”, отмечая исключительную стойкость к вибрациям, ударам и экстремальным условиям. Устройство оптимизировано для тяжелых промышленных приложений - сталь, ветроэнергетика, морские заводы - гарантируя долгий срок службы, минимальные затраты на обслуживание и максимальную точность позиционирования.
