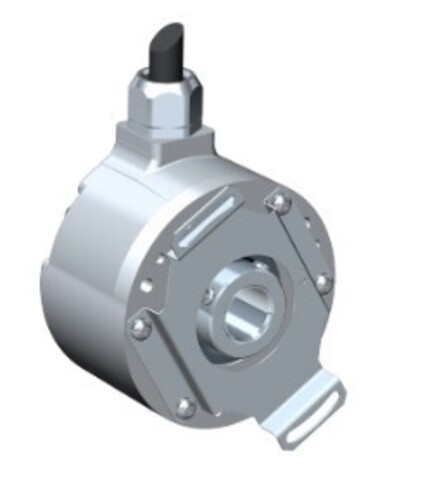

Leine Linde RHI 503 № 516210-04 представляет собой инкрементальный энкодер Ø58 мм с полым валом, широко используемый в промышленности для контроля положения и скорости вращения, с питанием 9–30 V DC и выходным сигналом HTL.
Энкодер RHI 503, код 516210-04, производства Leine Linde представляет собой надёжное индустриальное решение для задач измерения вращения. Этот энкодер оснащён Ø 12 мм сквозным валом и фланцем Ø 58/59 мм со статорным соединением, позволяющим легко внедрить его в серводвигатели, станки, конвейеры и транспортные системы. Питание устройства варьируется от 9 до 30 V DC, а выходной сигнал HTL (несущая нагрузка до ±40 мА) совместим с популярными контроллерами и энкодерными интерфейсами. Он обеспечивает разрешение 1024 PPR, максимальную выходную частоту 300 кГц и точный фазовый сдвиг 90°±25° для надёжного чтения сигнала. Корпус из алюминия обеспечивает степень защиты IP67 (IP66 при входе вала), высокую устойчивость к вибрациям ≤300 m/s² и ударам ≤2000 m/s². Энкодер работает в диапазоне –40…+70 °C и развивает до 6000 об/мин, что делает его пригодным для агрессивных условий эксплуатации. Средний ток потребления — около 50 мА, максимальный 75 мА. Энкодер защищён от короткого замыкания и переполюсовки. Размер и форма соответствуют стандартам серии RHI, корпус весит примерно 300 г. Продукт активно используется в ресурсосберегающих системах, оборудовании для горнодобычи, морской технике, OEM-приводах, где требуется безотказная работа при нагрузках и условиях высокой вибрации.
| Производитель | Leine Linde (Швеция) |
| Серия | RHI 503 |
| Модель | RHI 503 516210‑04 |
| Тип | Инкрементальный энкодер |
| Корпус диаметром | 58 мм |
| Вал | Ø 12 мм сквозной |
| Фланец | Ø 58/59 мм со статорным соединением |
| Разрешение | 1024 PPR |
| Выходной сигнал | HTL (Push-pull), нагрузка ±40 мА |
| Питание | 9–30 V DC |
| Частота выхода | до 300 kHz |
| Скорость вращения | до 6000 об/мин |
| Температура эксплуатации | –40…+70 °C |
| Виброустойчивость | ≤300 m/s² |
| Ударостойкость | ≤2000 m/s² |
| Защита | IP67 корпус, IP66 вход вала |
| Защита электроники | Короткое замыкание, защита от переполюсовки |
| Ток потребления | ~50 мА (макс. <75 мА) |

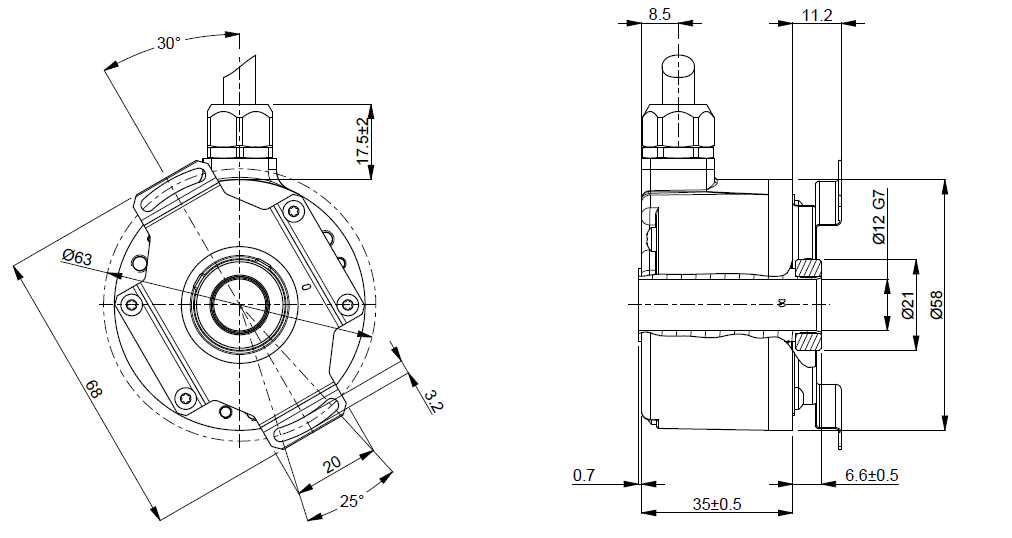

| Размеры и вес | Ø58×~35 мм, ~300 г |
- Полый вал Ø 12 мм — лёгкий монтаж на вал мотора.
- HTL-выход — оптимален для современных контроллеров.
- Высокая защищённость — IP67/IP66, устойчива к вибрациям и ударам.
- Широкий диапазон питания 9–30 V DC для гибкости применения.
- Защита от КЗ и переполюсовки — повышает надёжность.
- Компактный корпус и стандартный фланец — модульная установка.
- Промышленное качество — для горнодобывающей, морской, транспортной отраслей.
- Стандартное разрешение 1024 PPR для точного контроля.
Индустриальный энкодер с полым валом. Надёжный корпус Ø58 мм, сквозной вал. Защита выходов от короткого замыкания. Степень защиты IP67 на корпусе, IP66 на валу.
