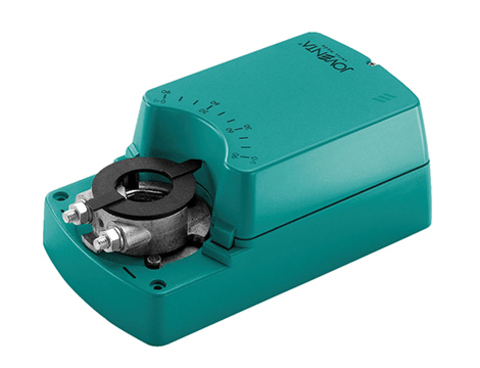

Joventa DAG1.P1

Приводы и клапаны Joventa в наличии и под заказ.

Артикул: DAG1.P1
Наличие: Нет в наличии
Цена по запросу
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Joventa DAG1.P1

Серия электроприводов Joventa была разработана для эксплуатации небольших воздушных заслонок в системах вентиляции и кондиционирования воздуха. Компактная конструкция делает этот привод очень универсальным.

Технические характеристики

Тип управления Двухпозиционное (ON/OFF) или трехпозиционное
Вспомогательные переключатели ---
Обратная связь 1 KOhm
Время поворота на 90° при включенном питании (50 Hz) 140 s
Площадь воздушной заслонки 6  m²
Подбор трансформатора  VA 3 VA
Потребляемая мощность при повороте (при удержании) 3 (0.5) W
Класс защиты IP54
Винтовая клемма Да
Угол поворота / Рабочий диапазон 90° (93° мех.)
Уровень шума4 45 dB (A)
Крутящий момент 54 Nm
Ресурс работы 60.000 поворотов
Вес Нетто: 1.1кг
Размеры: Ширина  110 мм
Длина    180 мм
Высота  100 мм


Обзор модификаций

Тип
Крутящиймомент (Нм)
Выполнения сек
Размер Заслонки
Напряжение питания Управляющий сигнал
DAG1  32 140 6 m2 24 VAC/DC ON/OFF and Floating
DAG1.S  32 140 6 m2 24 VAC/DC ON/OFF and Floating
DAG1.P1  32 140 6 m2 24 VAC/DC ON/OFF and Floating
DAG1.P2  32 140 6 m2 24 VAC/DC ON/OFF and Floating
DAG1.P4  32 140 6 m2 24 VAC/DC ON/OFF and Floating
DAG2  32 140 6 m2 100 ... 230 VAC ON/OFF and Floating
DAG2.S  32 140 6 m2 100 ... 230 VAC ON/OFF and Floating
DAG2.P1  32 140 6 m2 100 ... 230 VAC ON/OFF and Floating
DAG2.P2  32 140 6 m2 100 ... 230 VAC ON/OFF and Floating
DAG2.P4  32 140 6 m2 100 ... 230 VAC ON/OFF and Floating
DMG1.1  32 200 6 m2 24 VAC/DC Proportional
0(2)...10 VDC
0(4)...20 mA
DMG1.1S  32 200 6 m2 24 VAC/DC Proportional
0(2)...10 VDC
0(4)...20 mA
DMG2.2  32 140 6 m2 230 VAC Proportional 0(2)...10 VDC
DMG2.2S  32 140 6 m2 230 VAC Proportional 0(2)...10 VDC



Описание Joventa DAG1.P.pdf
