Приводы и клапаны Joventa в наличии и под заказ.

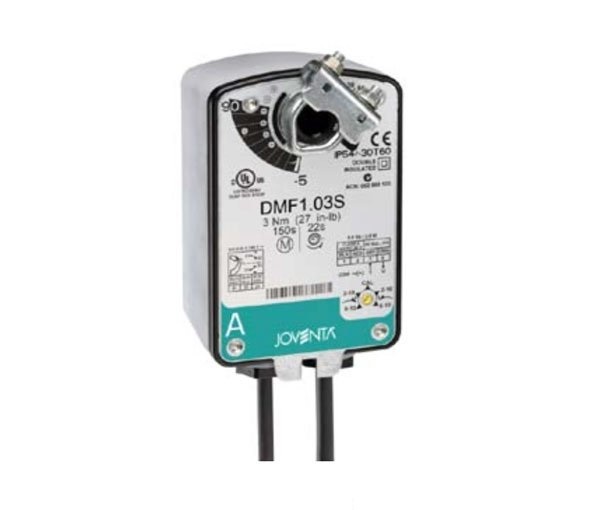

Серия электроприводов Joventa была разработана для эксплуатации небольших воздушных заслонок в системах вентиляции и кондиционирования воздуха. Компактная конструкция делает этот привод очень универсальным.
Привод воздушной заслонки с возвратной пружиной (3 Нм) монтируется непосредственно на вал заслонки не требуют комплекта сцепления. Данная серия позволяет реализовать следующие режимы:
| Выполнения сек/ON | 27 … 150 |
| Выполнения сек/ТО | 12 … 17 |
| Питание | 230V AC |
| Диапазон Вращения | Максимальный полный ход: 95° регулируемый стоп: 35° к максимальному положению 95 |
| Площадь воздушной заслонки | 0.6 m² |
| Класс защиты | IP54 |
| Угол поворота / Рабочий диапазон | 90° (93° мех.) |
| Крутящий момент | 3 Nm |
| Ресурс работы | 60.000 поворотов |
| Вес Нетто: | 1.1кг |
| Размеры: | Ширина 162 мм |
| Длина 82 мм | |
| Высота 57.5 мм |
| Тип |
Нм
|
до m²
|
Питание
|
Выполнения сек/ON
|
Выполнения сек/ТО
|
Сигнал управления
|
Вспомогательный контакт / Кабель / Клемма
|
| DAF1.03 | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | 2-Точки | |
| DAF1.03S | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | 2-Точки | 1 HS |
| DBF1.03 | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | 2/3-Точки | |
| DBF1.03S | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | 2/3-Точки | 1 HS |
| DBF1.03Z | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | 2/3-Точки | Скоростной |
| DBF1.03SZ | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | 2/3-Точки | 1 HS, Скоростной |
| DMF1.03 | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | stetig | |
| DMF1.03S | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | stetig | 1 HS |
| DMF1.03Z | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | stetig | Скоростной |
| DMF1.03SZ | 3 | 0,6 | 24V AC/DC | 27 … 150 | 12 … 17 | stetig | 1 HS, Скоростной |
| DAF2.03 | 3 | 0,6 | 230V AC | 27 … 150 | 12 … 17 | 2-Точки | |
| DAF2.03S | 3 | 0,6 | 230V AC | 27 … 150 | 12 … 17 | 2-Точки | 1 HS |
| DAF2.03Z | 3 | 0,6 | 230V AC | 27 … 150 | 12 … 17 | 2-Точки | Скоростной |
| DAF2.03SZ | 3 | 0,6 | 230V AC | 27 … 150 | 12 … 17 | 2-Точки | 1 HS, Скоростной |
