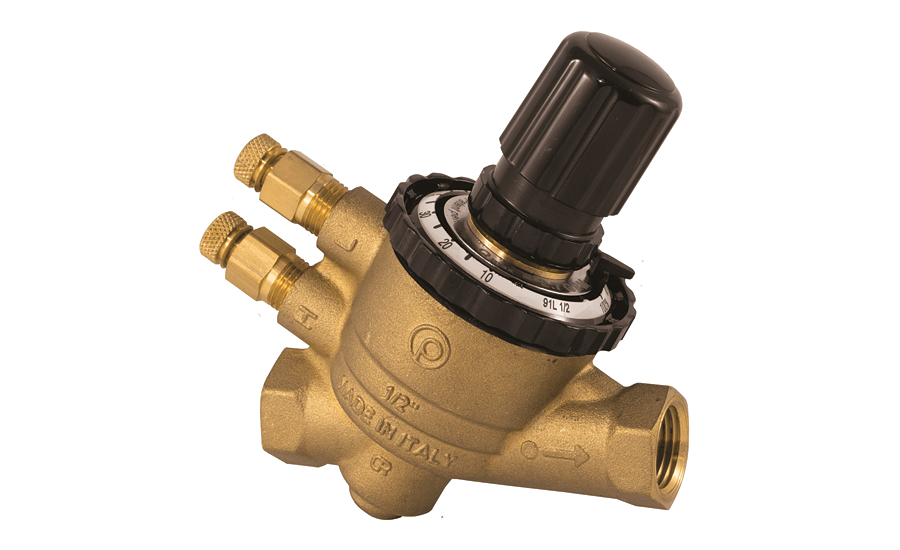

Johnson Controls VP100HDA

Категория: Клапаны и приводы
PRES. IND. CONTROL

Артикул: VP100HDA

Наличие: Есть в наличии

Описание

Johnson Controls VP100HDA

Категория: Клапаны и приводы
PRES. IND. CONTROL

Клапаны VP1000 сочетают в себе функции дифференциального реле
давления и регулятора расхода.

Они предоставляют широкие возможности для настройки и позволяют задать требуемое значение расхода, обеспечивая точное пропорциональное регулирование. Использование клапанов семейства VP1000 улучшает параметры энергопотребления системы за счет оптимизации расхода теплоносителя.

Максимальный расход теплоносителя через клапан определяется параметрами трубы в соответствии с международными стандартами.

Клапаны совместимы со следующими приводами:

термоэлектрические двухпозиционные (ON/OFF) приводы VA-707x*;
термоэлектрические приводы VA-709x с управляющим сигналом 0–10 В*; * (приводы VA-707x и VA-709x совместимы только с клапанами типоразмеров DN15 и DN20);
трехпозиционные и пропорциональные приводы VA-748x.

Характеристики

- Не требуется расчета коэффициента расхода Kvs.
- Не требуется расчета авторитета клапана.
- Не требуется наличия специальных инструментов или навыков.
- Малые размеры позволяют устанавливать клапаны в ограниченном пространстве, например, в корпусах фэнкойлов или в компактных приточных камерах.
- Для настройки расхода не требуется демонтировать привод.

Типоразмер	DN15
Присоединительный размер	½ ''
Л/ч	450

Точность в диапазоне 0 ч 1 бар	±5%
Фиксированный перепад давлений на регулирующем клапане	20 кПа - 0,20 бар
Максимальный перепад давлений на клапане	400 кПа - 4 бар
Утечка при закрытом клапане	0,01% от расхода
Рабочая температура	-10 v 120 °C
Макс. рабочее давление	2500 кПа - 25 бар

Обзор модификаций

Артикул	Типоразмер	Присоединительный размер	Л/ч
VP10xAAA	DN15	½ ''	150
VP10xAAE	DN15	½ ''	600
VP10xAAG	DN15	½ ''	780
VP10xBAJ	DN20	¾ ''	1000
VP10xBAN	DN20	¾ ''	1500
VP100CAU	DN25	1 ''	2200
VP100CAW	DN25	1 ''	2700
VP100DAW	DN32	11/4 ''	2700
VP100DAY	DN32	11/4 ''	3000

Описание Johnson Controls VP100HDA.pdf
