Johnson Controls VG89K1S1H

DN125 Kvs 250
Категория: Клапаны и приводы
VG89 125/250 GA25

Артикул: VG89K1S1H

Наличие: Есть в наличии

Описание

Johnson Controls VG89K1S1H

DN125 Kvs 250
Категория: Клапаны и приводы
VG89 125/250 GA25

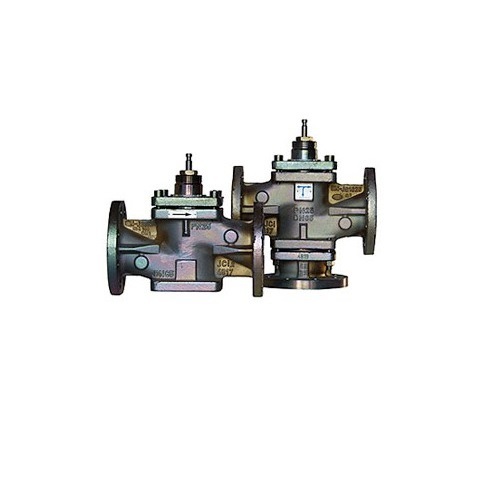

Серия клапанов, предназначенных для регулирования расхода воды и пара по управляющим сигналам контроллера в системах вентиляции, кондиционирования воздуха и отопления.

Клапаны VG8000Н работают с различными электрическими и пневматическими приводами..

Характеристики

- Корпус из зернистого чугуна
- Коэффициент расхода Kvs = 0,4-350
- 2-ходовые клапаны PDTС (нормально открытые),
- 3-ходовые смесительные и 3-ходовые перепускные клапаны
- Температура жидкости: от 2 до 200 °С.
- с глицериновым сальником: от -20 до 200 °С
- с охлаждающими рёбрами: до 280 °С
- Фланцы DIN

Обзоры клапанов

Артикул	Типоразмер	Kvs	Давление в закрытом состоянии, кПа
Артикул	Типоразмер	Kvs	FA-2000 741x 2400 N	FA-2000 751x 2400 N	FA-3300- 741x 6000 N	VA1x20** 2000 N	VA1125** 500 N	VA78xx 1000 N
VG89A4S1H	DN15	1.0	---	---	---	2500	2500	2500
VG89A3S1H	DN15	1.6	---	---	---	2500	2500	2500
VG89A2S1H	DN15	2.5	---	---	---	2500	2500	2500
VG89A1S1H	DN15	4.0	---	---	---	2500	2500	2500
VG89B1S1H	DN20	6.3	---	---	---	2500	2500	2030
VG89C1S1H	DN25	10	---	---	---	2500	1550	1360
VG89D1S1H	DN32	16	---	---	---	2500	2500	660
VG89E1S1H	DN40	25	---	---	---	1550	2000	370
VG89F1S1H	DN50	40	---	920	---	750	1020	---
VG89G1S1H	DN65	63	---	710	---	580	750	---
VG89H1S1H	DN80	100	---	330	---	260	370	---
VG89J1S1H	DN100	160	180	---	720	140	210	---
VG89K1S1H	DN125	250	100	---	450	80	120	---
VG89L1S1H	DN150	350	50	---	270	40	70	---

** При температуре теплоносителя более 140 °С следует использовать удлинительный комплект VA1000-EP.
Температура теплоносителя не должна превышать 200 °С.
