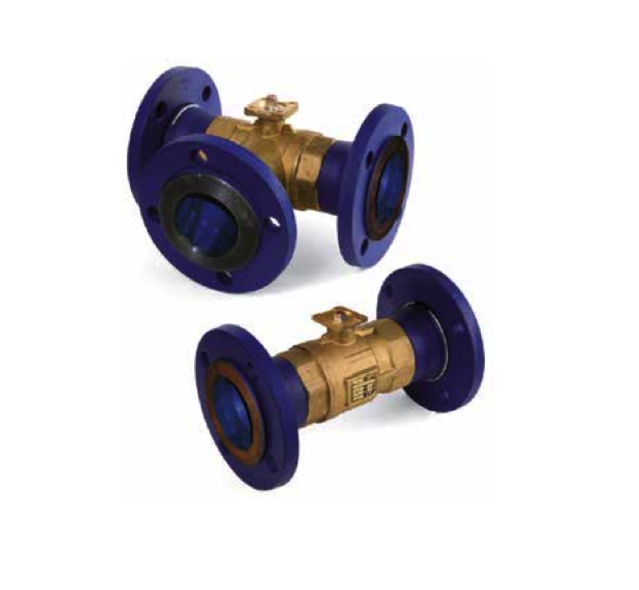

Johnson Controls VG18E5HU

Категория: Клапаны и приводы
FLANGED BALL VALVE

Артикул: VG18E5HU

Наличие: Есть в наличии

Описание

Johnson Controls VG18E5HU

Категория: Клапаны и приводы
FLANGED BALL VALVE

Семейство шаровых фланцевых клапанов, предназначенных для регулирования расхода воды в системах вентиляции и кондиционирования, а также в системах отопления.

Клапаны оснащаются дистанционными приводами с возвратной пружиной или без нее.

Характеристики

- 2-ходовые и 3-ходовые смесительные клапаны.
- Корпуса клапанов имеют рейтинг PN16.
- Теплоносители: горячая вода, холодная вода, 50%-процентный раствор гликоля, насыщенный пар под давлением 172 кПа.
- Температура теплоносителя: от -18 до 140 °С.
- Максимальное давление в закрытом состоянии: для 2-ходовых клапанов — 689 кПа; для 3-ходовых клапанов — 345 кПа.
- Максимальный перепад давления на клапане: 207 кПа.
- Расходная характеристика: для 2-ходовых клапанов — пропорциональная (в соответствии с EN60534-2-4); для 3-ходовых клапанов — пропорциональная (в соответствии с EN60534-2-4) для основного канала и параболическая для байпасного канала.
- Диапазон регулирования: более 500:1.
- Утечка при закрытом клапане: 0,01% от максимального расхода через основной канал в 2- и 3-ходовых клапанах (класс 4, ANSI/FCI 70-2); 1% от максимального расхода через байпасный канал в 3-ходовых клапанах.

Возвратная пружина		—		•
Напряжение питания		24 перемен./пост. тока
Крутящий момент		24 Н*м		20 Н*м
Время отклика		125 с		150 с
Время возврата при обесточивании		—		26 с
Управляющий сигнал	В:	0-10/2-10
	мА:	0-20/4-20
Переключатели		—	2 х SPDT	—	2 х SPDT
Сигнал обратной связи, В		0-10/2-10
Код привода		М9124-GGА-1N	М9124-GGC-1N	М9220-НGА-1	М9220-НGС-1
Код механизма передачи		М9000-518		М9000-519
Суффикс кода заказа клапанов в сборе		+ 524GGA	+ 524GGС	+ 530НGА Открыв. пруж.	+ 530НGС Открыв. пруж.
				+ 550НGА Закрыв.пруж.	+ 550НGС Закрыв.пруж.
