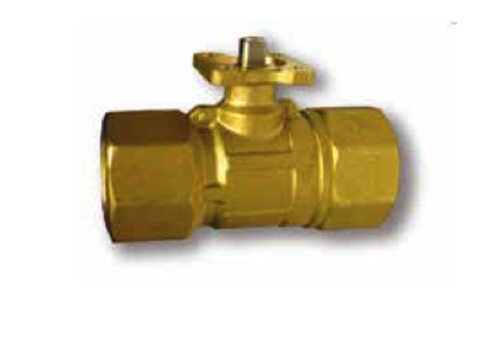

DN15, 2-ходовой клапан
Категория: Клапаны и приводы
1/2" 2W VALVE SS TRIMKV 1
DN15, 2-ходовой клапан
Категория: Клапаны и приводы
1/2" 2W VALVE SS TRIMKV 1
Серия клапанов, предназначенных для регулирования расхода горячей или холодной воды и пара низкого давления по управляющим сигналам контроллера в системах вентиляции, кондиционирования воздуха и отопления.
Клапаны VG1000 совместимы со следующими (ON/OFF) двухпозиционными, трёхпозиционными и пропорциональными приводами:
Все клапаны могут быть поставлены в сборе с приводами.
|
Возвратная пружина |
— |
• |
||||||
|
Напряжение питания |
24 В |
|||||||
|
Крутящий момент |
4 Н*м |
8 Н*м |
3 Н*м |
8 Н*м |
||||
|
Время отклика |
72 с |
30 с |
90 с |
170 |
с |
|||
|
Время возврата при обесточивании |
— |
16 sec |
22 |
с |
||||
|
Управляющий сигнал |
В: мA: |
0-10/2-10 |
||||||
|
0-20/4-20 |
||||||||
|
Переключатели |
— |
2 x SPDT |
— |
1 x SPDT |
— |
2 x SPDT |
||
|
Сигнал обратной связи |
В: |
0-10/2-10 |
||||||
|
Код привода |
VA9104-GGA-1S |
M9108-GGA-5 |
M9108-GGC-5 |
VA9203-GGA-1Z |
VA9203-GGB-1Z |
VA9208-GGA-1 |
VA9208-GGC-1 |
|
|
Код механизма передачи |
... |
M9000-525-5 |
... |
|||||
|
Суффикс кода заказа клапанов в сборе |
+5A4GGA +6A4GGA* |
+5A8GGA |
+5A8GGC |
С открывающей пружиной |
||||
|
+533GGA +633GGA* |
+533GGB +633GGB* |
+538GGA +638GGA* |
+538GGC +638GGC* |
|||||
|
С закрывающей пружиной |
||||||||
|
+553GGA +653GGA* |
+553GGB +653GGB* |
+558GGA +658GGA* |
+558GGC +658GGC* |
|||||
|
Артикул(код_клапана) |
Типоразмер |
Коэфф. Расхода Kvs основного канала |
Коэфф. Расхода Kvs байпасного канала |
Диск |
Совместимость клапана, механизма передачи и привода |
||||||
|
Код привода |
VA9104-GGA-1S |
M9108-GGA-5 |
M9108-GGC-5 |
VA9203-GGA-1Z |
VA9203-GGB-1Z |
VA9208-GGA-1 |
VA9208-GGC-1 |
||||
|
Код механизма передачи |
|
M9000-525-5 |
|
|
|
|
|||||
|
VG1x05AD |
DN15 |
1.0 |
0.63 |
• |
• |
• |
• |
• |
• |
— |
— |
|
1.6 |
1.0 |
• |
• |
• |
• |
• |
— |
— |
|||
|
2.5 |
1.6 |
• |
• |
• |
• |
• |
— |
— |
|||
|
4.0 |
2.5 |
• |
• |
• |
• |
• |
— |
— |
|||
|
6.3 |
4.0 |
• |
• |
• |
• |
• |
— |
— |
|||
|
10 |
5.0 |
— |
• |
• |
• |
• |
• |
— |
— |
||
|
DN20 |
6.3 |
4.0 |
• |
• |
• |
• |
• |
• |
— |
— |
|
|
10 |
5.0 |
— |
• |
• |
• |
• |
• |
— |
— |
||
|
DN25 |
10 |
6.3 |
• |
• |
• |
• |
• |
• |
— |
— |
|
|
16 |
8.0 |
— |
• |
• |
• |
• |
• |
— |
— |
||
|
DN32 |
16 |
10.0 |
• |
— |
• |
• |
— |
— |
• |
• |
|
|
25 |
12.5 |
— |
— |
• |
• |
— |
— |
• |
• |
||
|
DN40 |
25 |
16 |
• |
— |
• |
• |
— |
— |
• |
• |
|
|
40 |
20 |
— |
— |
• |
• |
— |
— |
• |
• |
||
|
DN50 |
40 |
25.0 |
• |
— |
• |
• |
— |
— |
• |
• |
|
|
63 |
31.5 |
— |
— |
• |
• |
— |
— |
• |
• |
||
