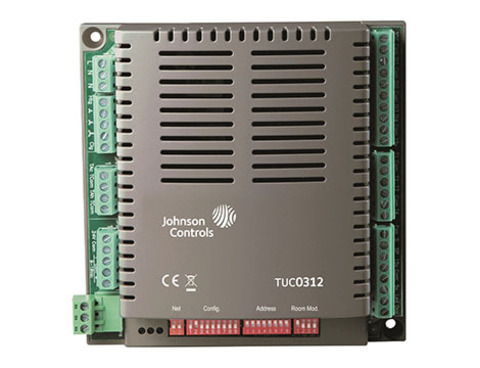

Johnson Controls TUC0312 представляет собой конфигурируемый контроллер терминалов TUC03 Plus для фанкойлов и вентиляционных установок. Используется в офисах, гостиницах и торговых центрах для управления нагревом, охлаждением и вентиляторами по BACnet MS/TP.
TUC0312-2 (или TUC0312-3) из серии TUC03 Plus это автономный контроллер для прямого цифрового управления терминальными устройствами: фанкойлы 2/4-трубные, чиллед потолки, индукционные боксы, unit ventilators. Отличается простой настройкой через DIP-переключатели без ПК и ПО выбираешь тип приложения FCU 2-pipe, 4-pipe, electric heater, скорость вентилятора (3-speed или VFD), логику переключения сезонов. Интегрируется в BACnet MS/TP сети Facility Bus, передает setpoint, статусы, тренды в Metasys или другие BMS. Питание 230 VAC, встроенный блок 24VDC для приводов/датчиков, реле 230VAC 5A для вентилятора и клапанов.
Входы/выходы: 2 UI NTC/0-10V, 2 BI присутствие/окно, 2 AO 0-10V для приводов, 3 RO вентилятор HI/MED/LO + нагрев. Поддерживает комнатные модули TEC3000/5000, PWM-регулировку вентилятора, ночной режим, оптимальный старт. Корпус пластик IP20, монтаж на DIN-рейку 6 модулей или стену, светодиоды Power/Comm/Fault/Run. Габариты 105x88x60 мм, вес 0.3 кг, рабочая T° 0-50°C.
| Фирма-изготовитель | Johnson Controls |
| Серия | TUC03 Plus |
| Модель | TUC0312-2/-3 |
| Тип | Контроллер фанкойлов BACnet |
| Питание | 230 VAC, 12 VA |
| Входы | 2 UI + 2 BI |
| Выходы | 2 AO + 3 RO 5A 230VAC |
| Сеть | BACnet MS/TP |
| Монтаж | DIN-рейка / стена |
| Габариты | 105x88x60 мм |

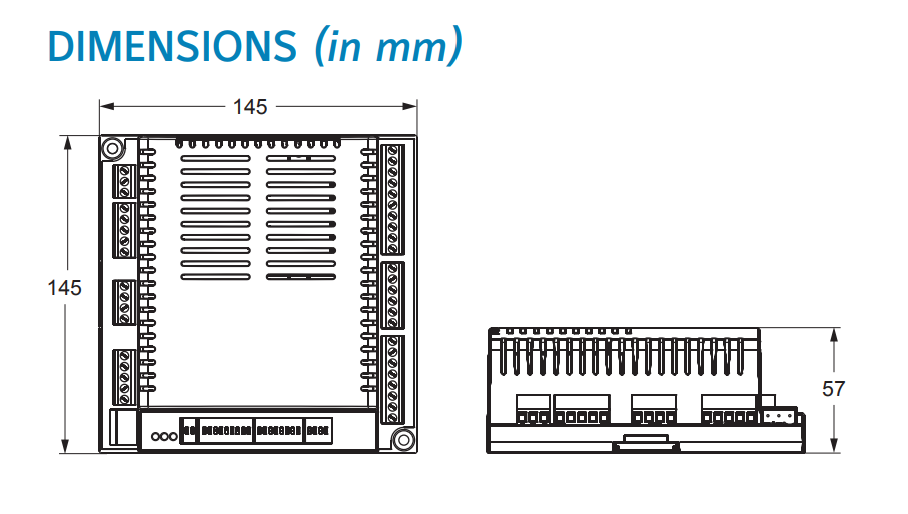

Размеры
Особенности
- DIP-конфигурация без ПК (20+ приложений).
- 3-speed фан + 2/4-пайп клапаны.
- Встроенный 24VDC для приводов.
- BACnet MS/TP клиент/сервер.
- Реле 5A для тяжелых нагрузок.
- Интеграция TEC комнатных модулей.
- LED-диагностика, самотестирование.
TUC0312 обеспечивает простую настройку через DIP-переключатели для управления фанкойлами и вентиляционными установками с полной BACnet-интеграцией без программного обеспечения.
