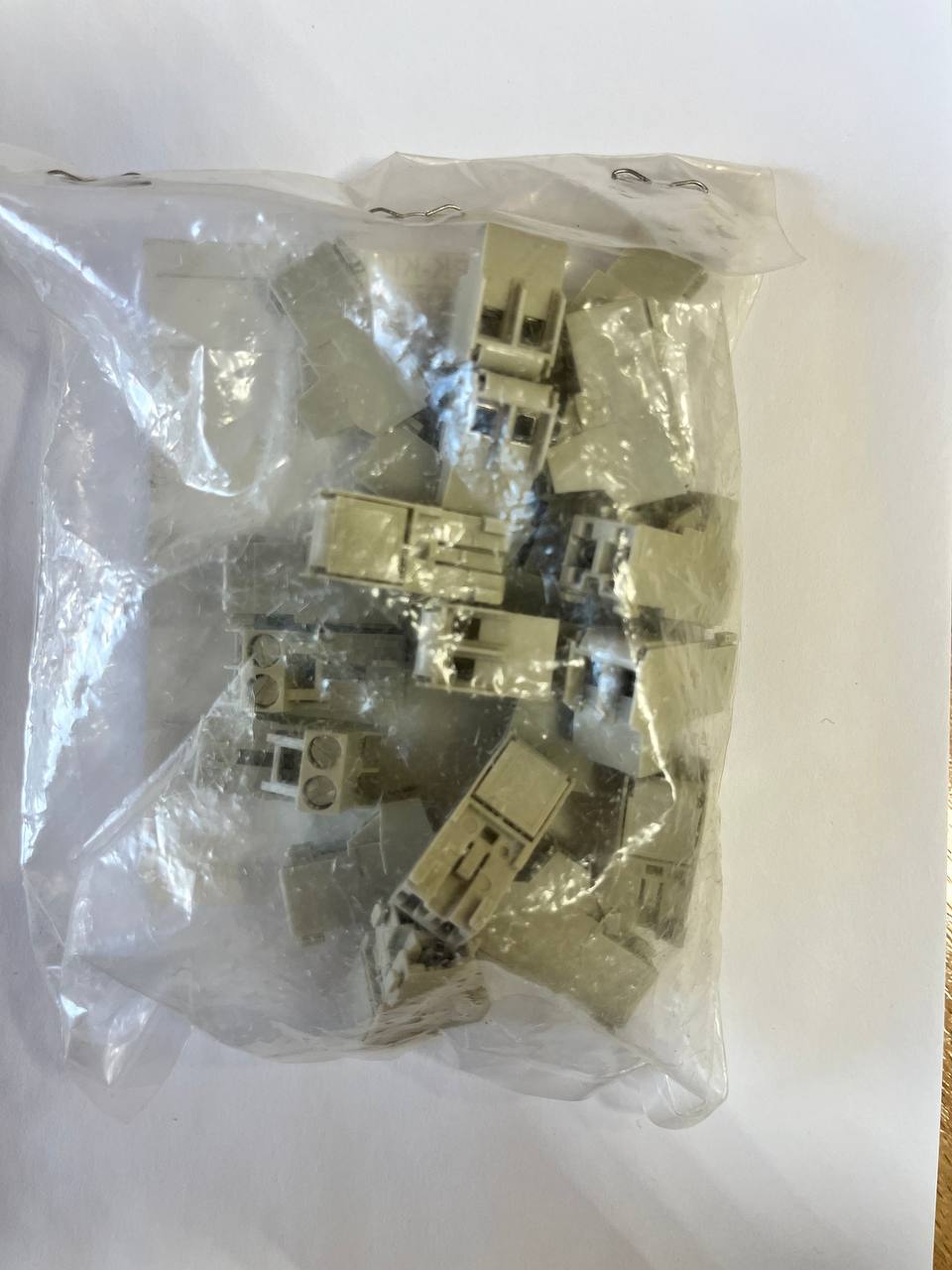

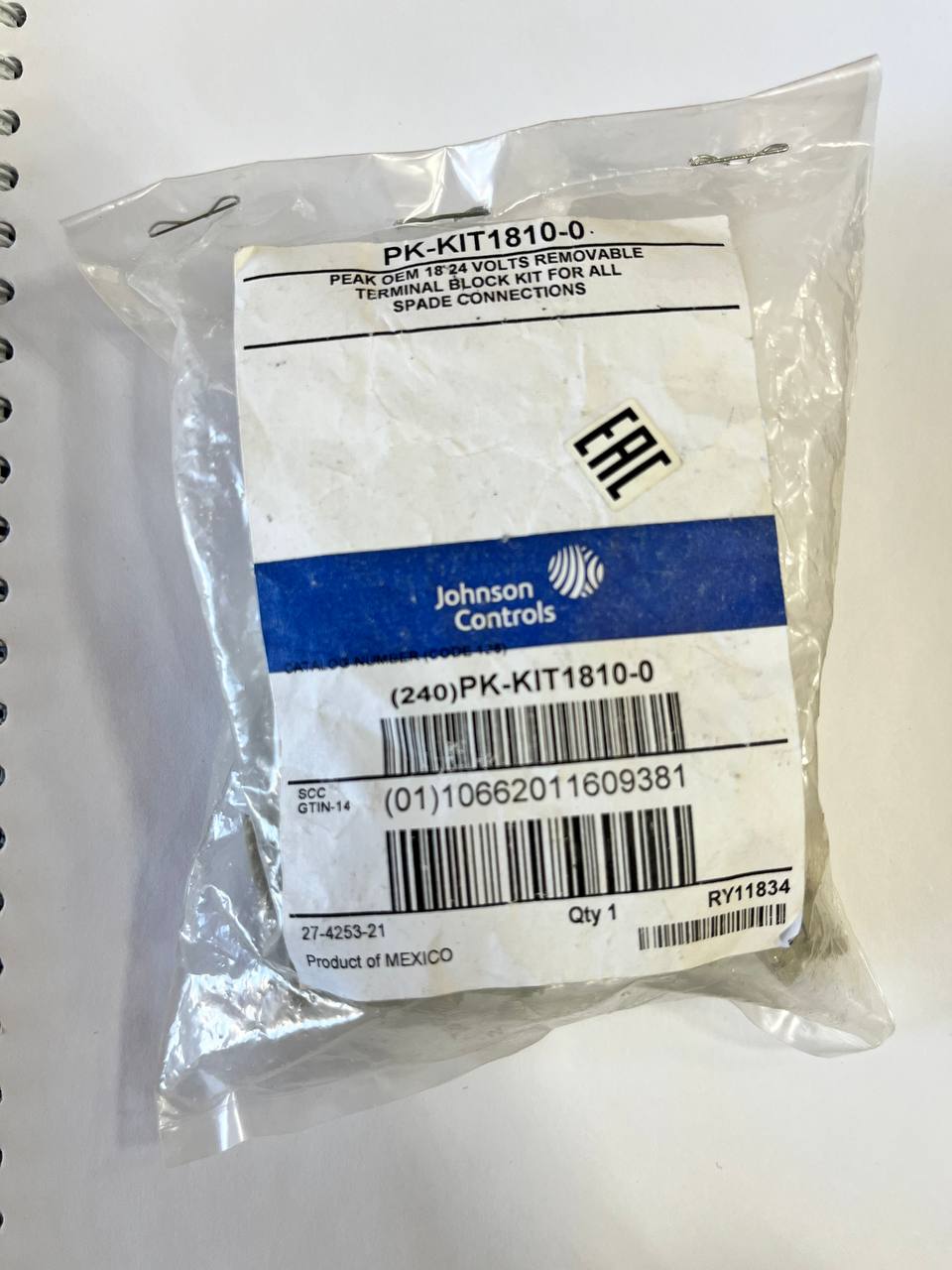

Johnson Controls Verasys PK-KIT1810-0 представляет собой комплект съёмных клеммных блоков для контроллеров Verasys 18-точечных. Используется для удобного подключения проводов в системах автоматизации зданий, заменяя фиксированные лопастные клеммы на плуггабельные винтовые.
Johnson Controls Verasys PK-KIT1810-0 - это аксессуар в виде набора съёмных клеммных блоков для всех лопастных соединений в 18-точечных контроллерах Verasys серии LC-VAC100x-0 например, LC-VAC1000-0 или LC-VAC3000-0. Комплект предназначен для упрощения монтажа и обслуживания, вместо фиксированных spade-терминалов лопастных разъёмов. Что позволяет быстро отсоединять/подключать провода без отвёртки или обжима.
В состав входят колодки для всех I/O: универсальные входы UI, бинарные BI, аналоговые выходы AO/CO, бинарные выходы BO/RO - всего на 18 точек плюс системные шины sensor bus, Modbus/RS-485. Каждая колодка рассчитана на провода 1.5-2.5 мм² 16-12 AWG, два провода на терминал max 1.5 мм² или один до 2.5 мм². Электрические характеристики: 30V/2A на контакт, циклы подключения 50-100 по EN 60947, импульсная прочность 330V. Монтаж простой: вынимаете старую spade-клемму из контроллера пластиковый фиксатор, вставляете новую из KIT, обжимаете провода - готово. Идеально для полевых условий, где часто меняют датчики или ремонтируют.
В документации по установке LC-VAC Installation Guide PK-KIT1810-0 указан как опция для конвертации: spade по умолчанию для фабрики, но KIT для удобства инсталляторов. Совместим с контроллерами 24VAC 20-30V, class 2, где spade используются на I/O не на sensor bus - там уже pluggable. Вес набора ~100-200г, пластик полиамид с медными контактами, температура -40...125°C. В России дилеры вроде center-control.ru продают похожие KIT1811-0 за ~5000 руб., но 1810-0 реже встречается. Преимущества: снижает время монтажа на 30%, минимизирует ошибки подключения, упрощает замену контроллера без перепаивания. Масштабируется - один KIT на контроллер. Нет электроники внутри, чисто механика. Срок службы неограничен. По сравнению с аналогами Siemens или Honeywell - дешевле и специфично под Verasys. Рекомендуется для всех установок в щитах.
| Фирма-изготовитель | Johnson Controls |
| Серия | Verasys PK-KIT |
| Модель | PK-KIT1810-0 |
| Тип | Съёмный клеммный блок kit |
| Совместимость | LC-VAC100x-0 18-point контроллеры |
| Провода | 1.5-2.5 мм² 12-16 AWG |
| Напряжение/ток | 30V / 2A на контакт |
| Циклы подключения | 50-100 |
| Монтаж | Pluggable в spade слоты |
- Полный набор для всех spade I/O терминалов больше 18 точек.
- Pluggable screw blocks для быстрого подключения/отключения.
- Поддержка 2 проводов/терминал до 1.5 мм².
- Упрощает монтаж и сервис без инструментов.
- Высокая прочность: 330V импульс, 125°C тест.
- Совместим только с Verasys LC-VAC серией.
PK-KIT1810-0 представляет собой комплект съёмных клеммных блоков для всех лопастных соединений, обеспечивающий удобную конвертацию и быстрое обслуживание контроллеров Verasys без специальных инструментов.
