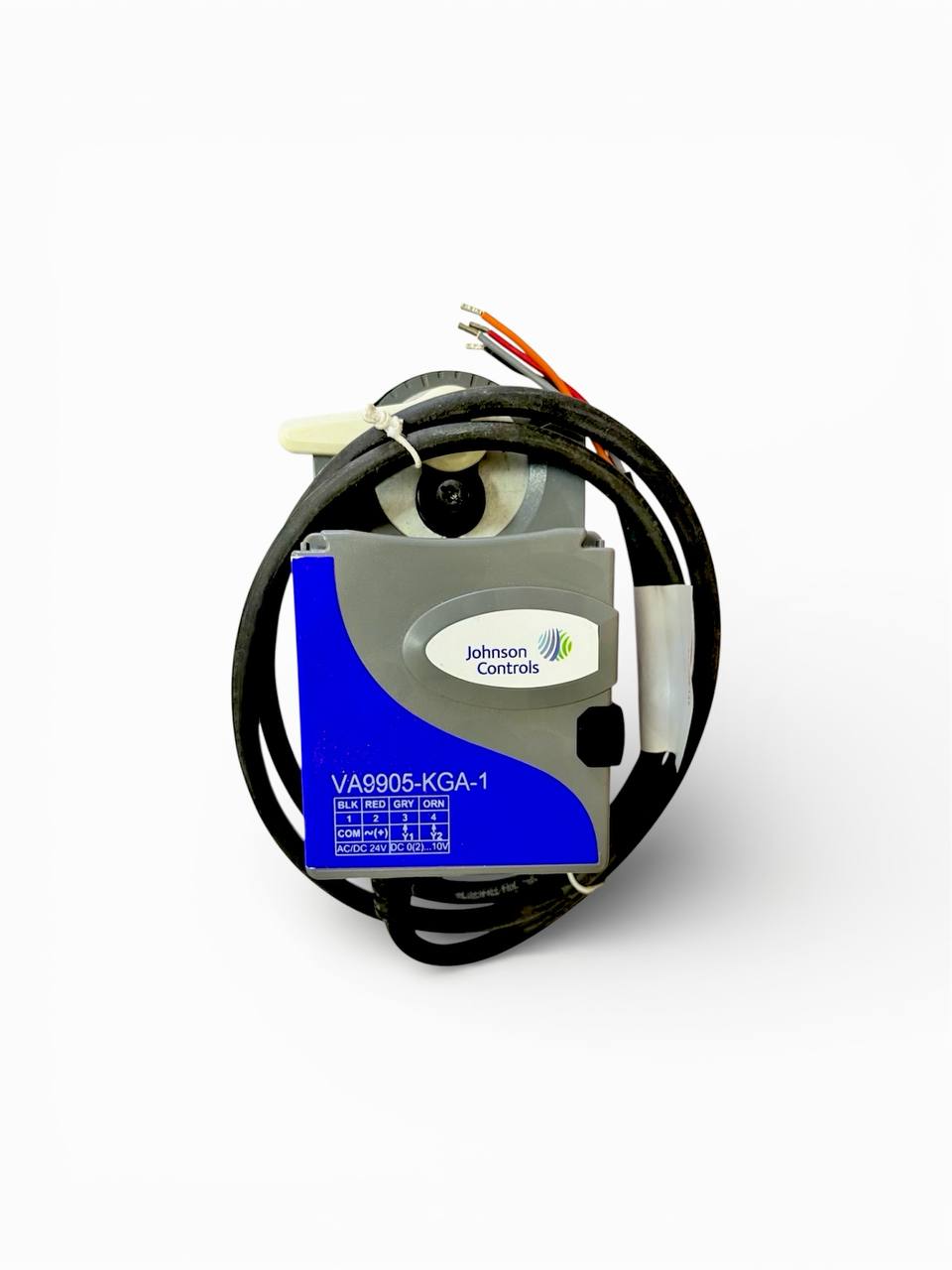

Johnson Controls VA9905-KGA-1 представляет собой электрический непружинный возвратный привод для шаровых клапанов. Используется в системах HVAC для пропорционального управления потоком воды на 6-ходовых клапанах VG1600 серии.
VA9905-KGA-1 из серии VA9905 - это компактный сервопривод с электронным позиционированием для точного управления VG1600 6-ходовыми шаровими клапанами в системах чиллерных станций, тепловых насосов и 4-трубных фанкойлах. Модель KGA-1 оптимизирована под AC 24V питание, многоканальный входной сигнал 0-10V/2-10V/4-20mA или 3-позиционный floating, угол поворота 0-95°. Усилие 5 Нм 44 lb-in, время полного хода ~75 сек при 50 Гц, ~60 сек при 60 Гц. Автоматическое определение сигнала, позиционная обратная связь через микропереключатели.

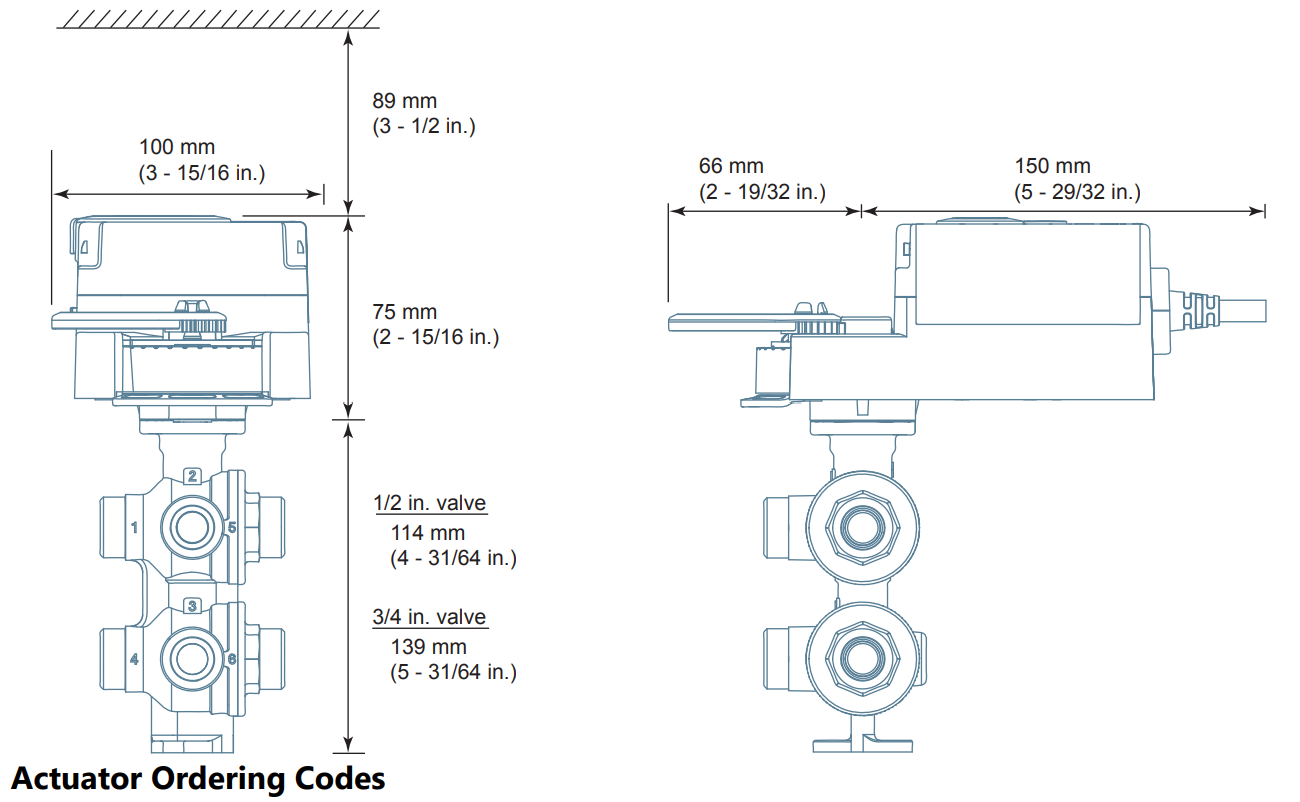

Корпус пластиковый IP54 с механическим индикатором положения, ручной override шестеренка, светодиоды диагностики зеленый - питание, красный - ошибка. Подключение к контроллерам Metasys, Excel, TEC по аналоговым входам U/F/N universal floating/normal. Совместим с клапанами DN15-50 VG16xx, где обеспечивает смешивание/переключение потоков для 2- и 4-трубных систем. Рабочая среда: -30...+50°C, теплоноситель 0...120°C, не для пара. Вес 0.8 кг, габариты 98x58x103 мм HWD. Монтаж напрямую на клапан без кронштейнов, вертикально/горизонтально.
В Европе VA9905-KGA-1 популярен в VRF-подобных схемах и чиллер bypass. По сравнению с VA9104 - больше крутящий момент и feedback для сложных циклов. Надежность: 1 млн циклов, MTBF 50000 ч. Потребление 4.7 VA hold 1.5 VA. Защита от КЗ по входам, stall detection. Интеграция с BMS через стандартные сигналы. Преимущества: компактность, универсальность сигналов, низкое энергопотребление. Подходит для AHU с 6-ходовым mixing. Нет лицензий/ПО - plug&play.
| Фирма-изготовитель | Johnson Controls |
| Серия | VA9905 |
| Модель | VA9905-KGA-1 |
| Тип | Электропривод непружинный |
| Питание | 24 VAC ±20%, 50/60 Гц, 4.7 VA |
| Крутящий момент | 5 Нм 44 lb-in |
| Угол поворота | 0-95° |
| Время хода | 60-75 сек полный оборот |
| Сигнал управления | 0-10V / 2-10V / 4-20mA / 3-point |
| Защита | IP54 |
| Вес | 0.8 кг |
- Многоканальный вход: 0-10V/мА/floating.
- Автоопределение сигнала и stroke calibration.
- Ручной override и LED-диагностика.
- Позиционная индикация на корпусе.
- IP54 для влажных помещений.
- Совместим с VG1600 6-way клапанами.
- Низкое потребление 1.5 VA в hold.
VA9905-KGA-1 обеспечивает точное пропорциональное управление 6-ходовыми клапанами VG1600 с универсальными сигналами и надежной диагностикой для энергоэффективных HVAC-систем.
