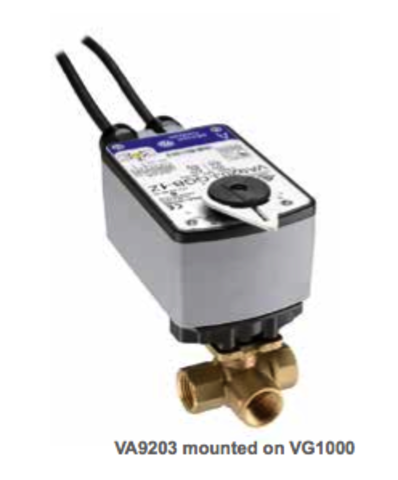

Johnson Controls VA9203

Электрические приводы двухстороннего действия Johnson Controls серии VA9203 с возвратной пружиной монтируются непосредственно на клапан. Они обеспечивают точное позиционирование шаровых клапанов производства Johnson Controls серии VG1000 типоразмеров DN15 — DN25 в системах отопления, вентиляции и кондиционирования воздуха.
Артикул: VA9203-GGB-1Z
Наличие: Есть в наличии
22216.9 22216.90 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Приводы с возвратной пружиной Johnson Controls VA9203

3 Н*м, двухпозиционные (ON/OFF), трехпозиционные и пропорциональные приводы

Встроенный вспомогательный линейный выключатель в моделях VA9203- xxB-1(Z) сигнализирует о достижении крайнего положения, а также может использоваться для ограничения угла поворота.

Градуированная шкала (от 0 до 100%) и индикатор положения обеспечивает наглядность отображения степени открытия клапана.

При сбое электропитания механическая система с возвратной пружиной открывает или закрывает каналы клапана.

Варианты приводов серии VA9203:

  • - двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC или 100–240 VAC;
  • - двухпозиционное (ON/OFF) и трехпозиционное регулирование, электропитание 24 V AC/DC;
  • - пропорциональное регулирование, электропитание 24 V AC/DC, управляющий сигнал 0 (2)–10 В/0 (4)–20 мА.



Характеристики

  • - Номинальный крутящий момент 3 Н·м.
  • - Механическая система с возвратной пружиной.
  • - Непосредственная установка на клапан.
  • - Двухсторонний монтаж.
  • - Класс защиты корпуса IP54.
  • - Электронный датчик останова.
  • - Двойная изоляция.
  • - Бесщеточный электродвигатель постоянного тока с микропроцессорным управлением (в моделях -AGx и -GGx).
  • - Внешний переключатель режимов (в моделях -AGx и -GGx).
  • - Кабели с цветовой индикацией и нумерацией жил.
  • - Дополнительный встроенный вспомогательный выключатель.
  • - Ручное управление (в приводах с пропорциональным регулированием).
  • - Соответствие требованиям стандартов UL, CE, и C-Tick.
  • - Производство в соответствии со стандартом ISO 9001.





Типоразмер клапана

A

B

c

D

E

F

G

DN15

117

17

31

167

67

9

33

DN20

117

17

31

171

75

9

38

DN25

119

19

33

180

92

9

46

Артикул (код заказа)

Johnson Controls

Joventa

Описание

VA9203-GGA-1Z

BMF1.03Z

Привод с возвратной пружиной, номинальное усилие 3 Нм, пропорциональное регулирование, электропитание 24 V АС/

VA9203-GGB-1Z

BMF1.03SZ

Привод с возвратной пружиной, номинальное усилие 3 Нм, пропорциональное регулирование, электропитание 24 V АС/, 1 выключатель

VA9203-AGA-1Z

BBF1.03Z

Привод с возвратной пружиной, номинальное усилие 3 Нм, пропорциональное и двухпозиционное (01М/0РР) регулирование, электропитание 24 V АС/

VA9203-AGB-1Z

BBF1.03SZ

Привод с возвратной пружиной, номинальное усилие 3 Нм, пропорциональное и двухпозиционное (01М/0РР) регулирование, электропитание 24 V АС/, 1 выключатель

VA9203-BGA-1

BAF1.03

Привод с возвратной пружиной, номинальное усилие 3 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 24 V АС/

VA9203-BGB-1

BAF1.03S

Привод с возвратной пружиной, номинальное усилие 3 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 24 V АС/, 1 выключатель

VA9203-BUA-1

BAF2.03

Привод с возвратной пружиной, номинальное усилие 3 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 100-230 V АС/

VA9203-BUB-1

BAF2.03S

Привод с возвратной пружиной, номинальное усилие 3 Нм, двухпозиционное (ON/OFF) регулирование, электропитание 100-230 V АС/, 1 выключатель



Артикул_(код заказа)

Описание

M9000-200

Сервисный инструментальный набор, обеспечивающий сигналы для управления двухпозиционными (24 В), трехпозиционными, пропорциональными и/или резистивными приводами

M9000-560

Монтажный комплект для приводов серий М9203 и М9208 на клапаны серии VG1000 (1 шт. в упаковке)

M9000-561

Тепловой экран для эксплуатации электроприводов с возвратной пружиной серий М(VА)9104, М(VА)9203 и М(VА)9208 на линиях пара низкого давления (1 шт. в упаковке)

M9000-341

Защитный комплект для установки электроприводов серий М(VА)9104, М(VА)9203 и М(VА)9208 на шаровые клапаны серии VG1000 (1 шт. в упаковке)

M9000-607

Индикатор положения штока для шаровых клапанов серии VG1000 (5 шт. в упаковке)
