4 Н*м, трехпозиционные и пропорциональные приводы

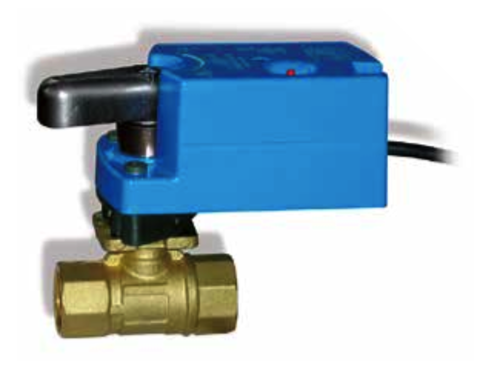

Приводы с синхронным электродвигателем используются для точного позиционирования шаровых клапанов серии VG1000 типоразмеров DN15, DN20 и DN25.
|
Типоразмер клапана |
A |
B |
c |
D |
E |
F |
G |
|
DN15 |
98 |
17 |
31 |
129 |
64 |
9 |
32 |
|
DN20 |
98 |
17 |
31 |
133 |
71 |
9 |
36 |
|
DN25 |
100 |
19 |
33 |
141 |
87 |
9 |
43 |
|
Код заказа |
Время перемещения |
Способ регулирования |
Напряжение питания (50/60 Гц) |
|
|
Johnson Controls |
Joventa |
|||
|
VA9104-AGA-1S BAD1.4 |
72 с |
Трехпозиционное без лимита времени |
24 VAC |
|
|
BAD1 |
Двухпозиционное ON/OFF and трехпозиционное с лимитом времени |
|||
|
BAD2 |
AC 100 to 240 V |
|||
|
BMD1.2 |
Пропорциональное 0(2)...10 VDC 0(4)...20 mA |
24 VAC |
||
