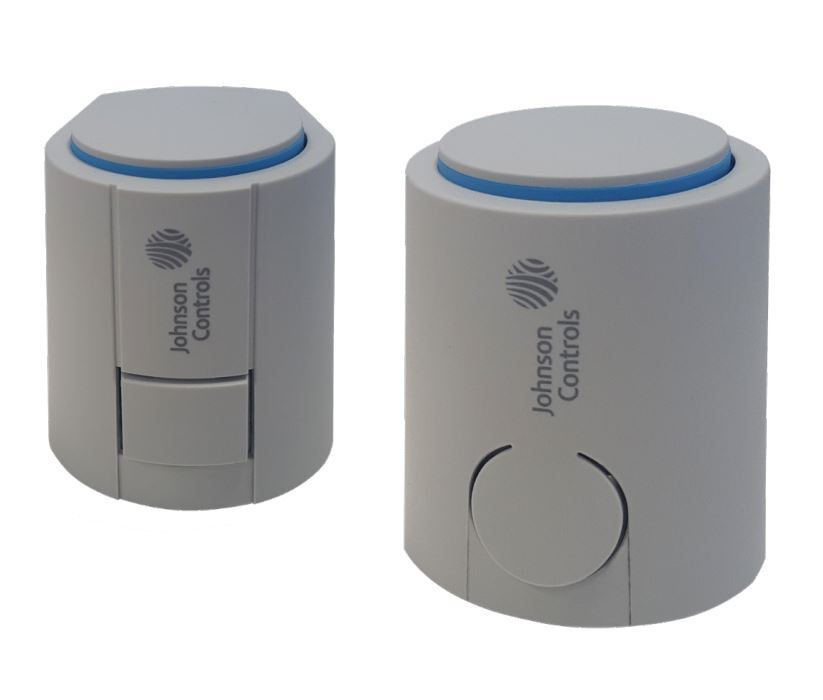

Johnson Controls VA‑7088‑23 представляет собой компактный тепловой (термоэлемент) линейный клапанный электропривод с 230 VAC питанием. Используется для ON/OFF управления термостатическими клапанами VG3000 и VP1000.
Модель VA‑7088‑23 входит в серию VA‑7080 Terminal Unit Valve Actuators от Johnson Controls, предназначенную для управления переносными фанкойл клапанами и клапанами VP1000/VG3000. Это термический привод с восковым элементом thermal, обеспечивающий усилие 100 N и ход штока 5 мм, время полного хода примерно 4 мин.
Привод выполнен в исполнении ON/OFF DAT с функцией STEM RETRACT шток втягивается при подаче питания. Питание 230 VAC ±10 %, потребляемая мощность всего 1 W, макс. ток при включении 550 mA. Подключается через 1.5 м PVC кабель с сечением проводов 0.75 мм², и соединение с клапаном делается резьбой M30 × 1.5 .
Корпус стандарта IP54, подходит для установки даже во влажной среде. Индикатор хода обеспечивает видимость положения штока даже в тёмных и ограниченных пространствах. Монтаж прост: привод защёлкивается на клапанный адаптер, без необходимости специальных инструментов.
Рабочая температура: 0…+60 °C, хранение до −25…+60 °C без конденсации. Вес около 0.1 кг. Применяется с клапанами DN15–25, обеспечивает настройку расхода воды и балансирующий контроль в системах HVAC с хладагентом или охлаждающей жидкостью.
| Производитель | Johnson Controls (США) |
| Серия | VA‑7080 Terminal Unit Valve Actuators |
| Модель | VA‑7088‑23 |
| Тип управления | ON/OFF (DAT), термальный привод |
| Усилие | 100 N ±5% |
| Ход штока | 5 мм |
| Скорость полного хода | ~4 минуты |
| Питание | 230 VAC ±10% |
| Потребление мощности | 1 W (пиковое 550 mA) |
| Подключение кабеля | 1.5 м PVC, 2×0.75 мм² |
| Степень защиты корпуса | IP54 |
| Рабочая температура | 0…+60 °C (без конденсации) |
| Температура хранения | −25…+60 °C |
| Монтаж | Резьба M30 × 1.5, защёлка на адаптер |
| Индикатор хода | Да |
| Вес | ~0.10 кг |
| Масштаб клапанов | DN15, DN20, DN25 |
- Компактный термопривод для клапанов в ограниченных пространствах.
- Низкое энергопотребление - всего 1 W.
- Простая установка - щёлкается на клапанный адаптер.
- Видимый индикатор положения штока.
- Надёжный механизм STEM RETRACT при подаче питания.
- Подходит для retrofit и замены моделей VA‑7088‑21, VA‑7088‑23C.
Приводы серии VA‑7080 обеспечивают компактное управление включением/выключением или переключением (DAT) для клапанов конечных устройств в системах отопления, вентиляции и кондиционирования воздуха. Модель VA‑7088‑23 обеспечивает усилие 100 Н, ход 5 мм и втягивание штока при подаче питания; монтируется на клапаны VG3000 и VP1000 в полевых условиях.
