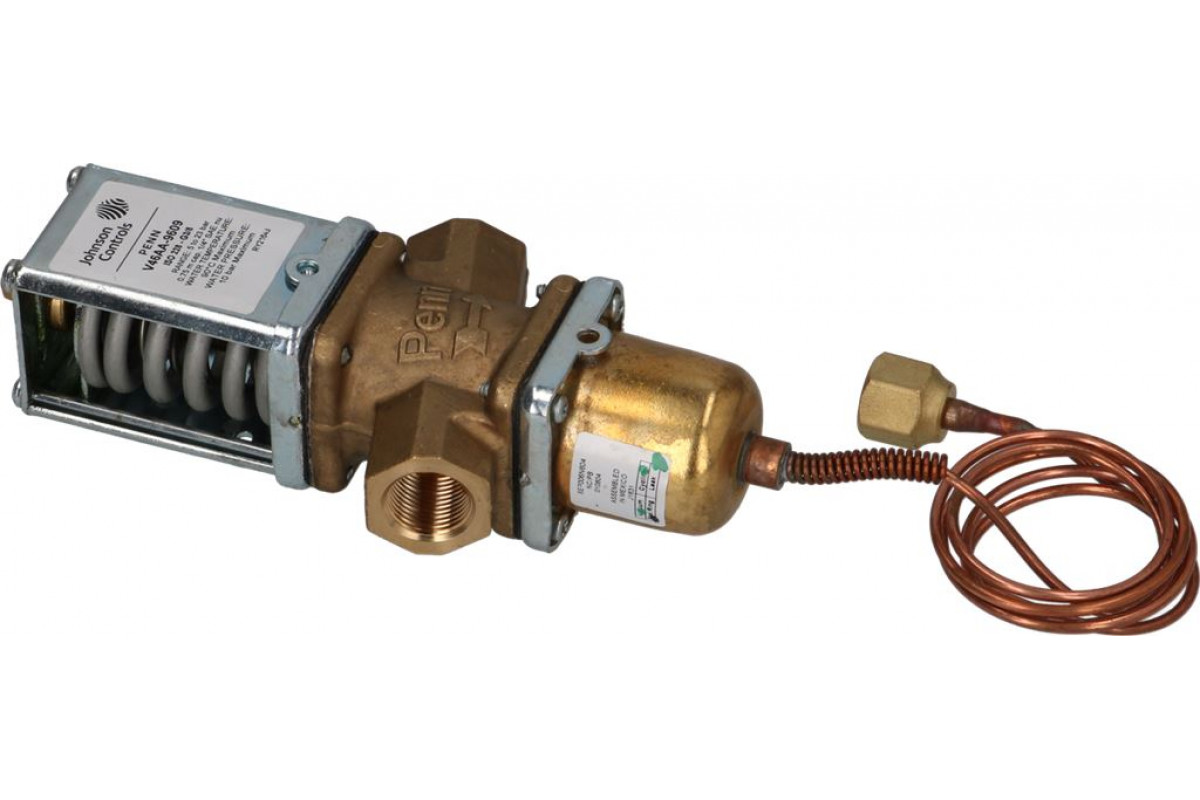

V46BD-9600 представляет собой двухходовой водорегулирующий клапан с автоматическим управлением по давлению хладагента. Данное устройство применяется в холодильных установках и системах кондиционирования с водяным охлаждением конденсаторов для поддержания стабильного давления нагнетания путем модуляции расхода охлаждающей воды.
Клапан V46BD-9600 является ключевым элементом систем коммерческого и промышленного холода, где в качестве охлаждающей среды используется вода. Основное назначение прибора - прецизионное регулирование объема воды, проходящей через теплообменник (конденсатор), в зависимости от текущего давления хладагента в системе. Это позволяет существенно минимизировать потребление водных ресурсов и обеспечить стабильную работу холодильного контура даже при значительных изменениях тепловой нагрузки или колебаниях температуры поступающей воды.
Принцип работы устройства основан на прямом механическом воздействии давления хладагента на чувствительный элемент (сильфон). Давление со стороны нагнетания компрессора передается через капиллярную трубку в надмембранную полость клапана. Усилие давления преодолевает сопротивление калиброванной настроечной пружины, вызывая перемещение штока и открытие проходного сечения. При увеличении давления хладагента клапан открывается шире, пропуская больше воды для интенсивного отвода тепла. При снижении давления пружина возвращает шток в сторону закрытия. Такая схема обеспечивает плавную модуляцию потока без резких скачков давления в системе.
Область применения модели V46BD-9600 охватывает чиллеры, льдогенераторы, морозильные камеры и центральные системы кондиционирования воздуха с водяным контуром. Конструкция клапана отличается исключительной надежностью: внутренние компоненты выполнены из коррозионностойких материалов, что предотвращает заклинивание из-за накипи или примесей в воде. Устройство оснащено механизмом точной ручной настройки диапазона открытия, что позволяет специалистам адаптировать работу клапана под конкретные параметры используемого хладагента. Важным преимуществом является возможность проведения технического обслуживания и замены внутренних узлов без необходимости демонтажа основного корпуса из трубопровода, что значительно сокращает время сервисных работ и снижает эксплуатационные затраты.
Основные характеристики
| Параметр | Значение |
| Фирма | Penn (Johnson Controls) |
| Страна | США |
| Серия | V46 |
| Модель | V46BD-9600 |
| Тип клапана | Двухходовой, прямого действия |
| Принцип управления | По давлению (Pressure Actuated) |
| Размер соединения | 1-1/4" NPT |
| Диапазон настройки давления | 70...260 psi (4.8...17.9 bar) |
| Рабочая среда (корпус) | Вода, гликолевые смеси |
| Максимальная температура среды | +77°C |
| Максимальное давление воды | 150 psi (10.3 bar) |
| Тип хладагента | Неагрессивные хладагенты |
- Автономная работа без использования электрической энергии.
- Сбалансированная конструкция по давлению для точного управления.
- Высокая устойчивость внутренних деталей к кавитации и коррозии.
- Возможность быстрой настройки рабочего диапазона с помощью внешнего винта.
- Универсальность монтажа в любом положении на водяной линии.
Водорегулирующие клапаны Penn V46 являются мировым стандартом эффективности, обеспечивая идеальный баланс между производительностью охлаждения и экономией ресурсов в самых требовательных инженерных системах.
