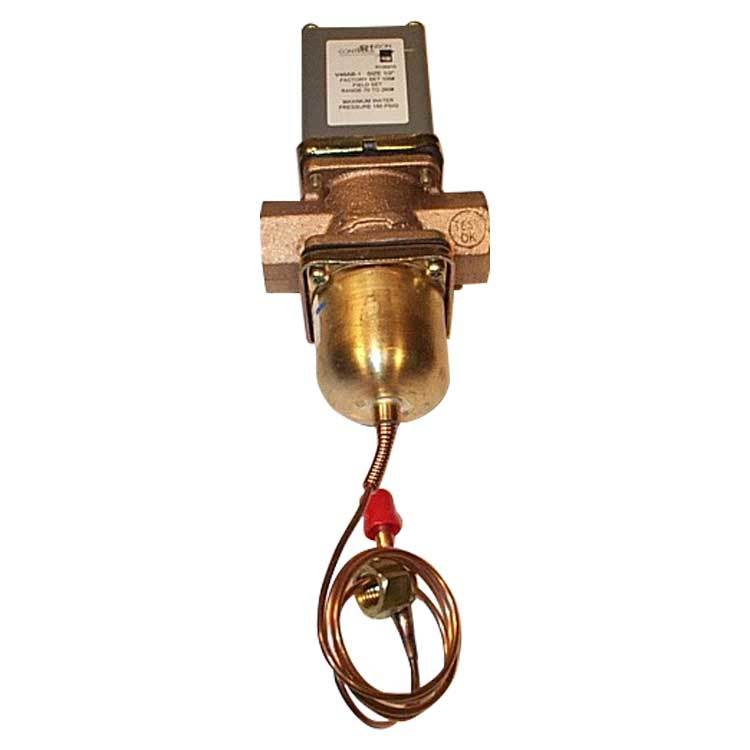

Johnson Controls V46AB-9950

Диапазон давлений 5...18 бар. Резьба в соответствии с ISO 228- ?”. Угловой

Артикул: V46AB-9950

Наличие: Есть в наличии

Описание

Johnson Controls V46AB-9950

Диапазон давлений 5...18 бар. Резьба в соответствии с ISO 228- ½”. Угловой
Категория: Компоненты холодильных систем и аксессуары
WATERVALVE 1/2 INCH

2-ходовые водяные клапаны, приводимые в действие давлением — стандартное исполнение

Эти клапаны, приводимые в действие давлением хладагента, осуществляют регулирование расхода воды через конденсатор путём контроля давления в контуре охлаждения. Клапаны используются в системах с неагрессивным хладагентом. Выпускаются также клапаны с силовыми элементами, нечувствительными к вредному воздействию аммиака и солёной воды. Клапаны быстро срабатывают и открываются при повышении давления (клапаны прямого действия). Выпускаются также клапаны обратного действия (закрываются при повышении давления).

Характеристики

Уравновешенная по давлению конструкция
Приводятся в действие давлением хладагента
Клапаны со штуцерами 3/8”, 1/2” 3/4” — это угловые клапаны с высоким коэффициентом пропускания Kv
Клапаны со штуцерами от 3/8” до 2” — это клапаны на все диапазоны давлений
Быстрое открытие
В водяных каналах отсутствуют запирающие или перемещающиеся детали
Просто разбираются. Все детали заменяются
Клапаны специального назначения имеют корпус из бронзы и детали из хромированной меди (Monel)
Силовые элементы выпускаются с сильфонами из нержавеющей стали
Широкий диапазон присоединительных размеров
Клапаны 3/8”, 1/2”, 3/4” оснащены никелированными посадочными местами
Прямого/обратного действия

Код заказа	Диапазон, бар	Тип корпуса	Резьба в соответствии с ISO 228	Тип клапана	Длина капиллярной трубки
V46AA-9600	5…18	Угловой	3/8“	13	75
V46AA-9608	5…18	Угловой	3/8“	13	75
V46AA-9602	5…18	Угловой	3/8“	13	100
V46AA–9950	5…18	Угловой	3/8“	34	75
V46AA-9951	5…18	Угловой	3/8“	34	75
V46AB–9600	5…18	Угловой	1/2“	13	75
V46AB–9950	5…18	Угловой	1/2“	34	75
V46AC–9600	5…18	Угловой	3/4“	13	75
V46AC–9951	5…18	Угловой	3/4“	34	75
V46AA–9300	5…23	Угловой	3/8“	5	---
V46AA–9301	5…23	Угловой	3/8“	5	---
V46AA–9606	5…23	Угловой	3/8“	13	75
V46AA-9609	5…23	Угловой	3/8“	13	75
V46AA–9510	5…23	Угловой	3/8“	50	75
V46AB–9300	5…23	Угловой	1/2“	5	---
V46AB–9605	5…23	Угловой	1/2“	13	75
V46AB-9951	5…23	Угловой	1/2“	34	75
V46AB-9510	5…23	Угловой	1/2“	50	75
V46AC-9300	5…23	Угловой	3/4“	5	75
V46AC-9605	5…23	Угловой	3/4“	13	75
V46AC-9510	5…23	Угловой	3/4“	50	75

Описание Johnson Controls V46AB-9950.pdf
