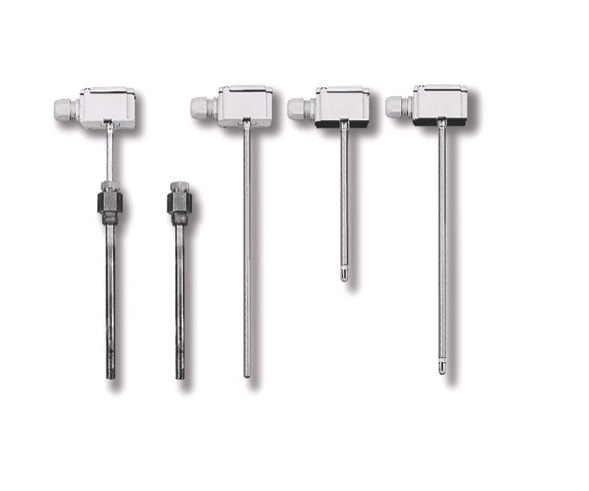

Johnson Controls TS-9103-8320 представляет собой малоинерционный датчик температуры воздуха с измерительным зондом длиной 200 мм. Используется в системах вентиляции и кондиционирования для контроля температуры в воздуховодах.
TS-9103-8320 входит в серию TS-9100 быстродействующих датчиков Johnson Controls с NTC-выходом типа K2 10 кОм при 25°C. Это пассивный термометр с тонким зондом из нержавеющей стали Ø6 мм, предназначенный для монтажа в воздуховодах или на стенах. Диапазон измерений 0…40°C, быстрый отклик время реакции <30 сек при воздушном потоке 3 м/с, точность ±0.5°C в диапазоне 15-35°C. Зонд 200 мм позволяет контролировать температуру в глубине канала, избегая влияния стенок.
Корпус пластиковый IP54, монтаж на фланец или скобу, кабель 2 м с 2-жильным NTC-элементом AWG 22. Подключается напрямую к контроллерам Metasys, Excel, TEC, Viconics - сопротивление NTC линейно преобразуется в температуру по таблицам. Вентиляционные системы: приточно-вытяжные установки, VAV-коробки, фанкойлы. Защита от конденсата, вибрации до 10G. По сравнению с TS-9104 NTC K10, 0-120°C- TS-9103 заточен под комнатный/воздушный контроль с K2-характеристикой более линейная в 0-40°C.
Надежность высокая: класс A по IEC751, MTBF 50 000 ч, срок службы 10+ лет. Нет электроники/питания - чистый пассивный элемент. Калибровка не требуется. Вес 120 г, общая длина с кабелем 2.2 м. Рабочая среда: влажность 0-100% RH, поток до 10 м/с. В каталогах JCI серия TS-910x - стандарт для HVAC с быстрой реакцией. Установка: просверлить отверстие Ø8 мм, зафиксировать пружинным хомутом. Совместим с зондами 160-500 мм опционально.
| Фирма-изготовитель | Johnson Controls |
| Серия | TS-9100 |
| Модель | TS-9103-8320 |
| Тип | NTC K2 малоинерционный зонд |
| Диапазон T | 0…40 °C |
| Точность | ±0.5 °C 15-35°C |
| Выходной сигнал | NTC 10 кОм @ 25°C K2 |
| Длина зонда | 200 мм, Ø6 мм |
| Кабель | 2 м, 2 жилы |
| Защита | IP54 |
| Вес | 120 г |

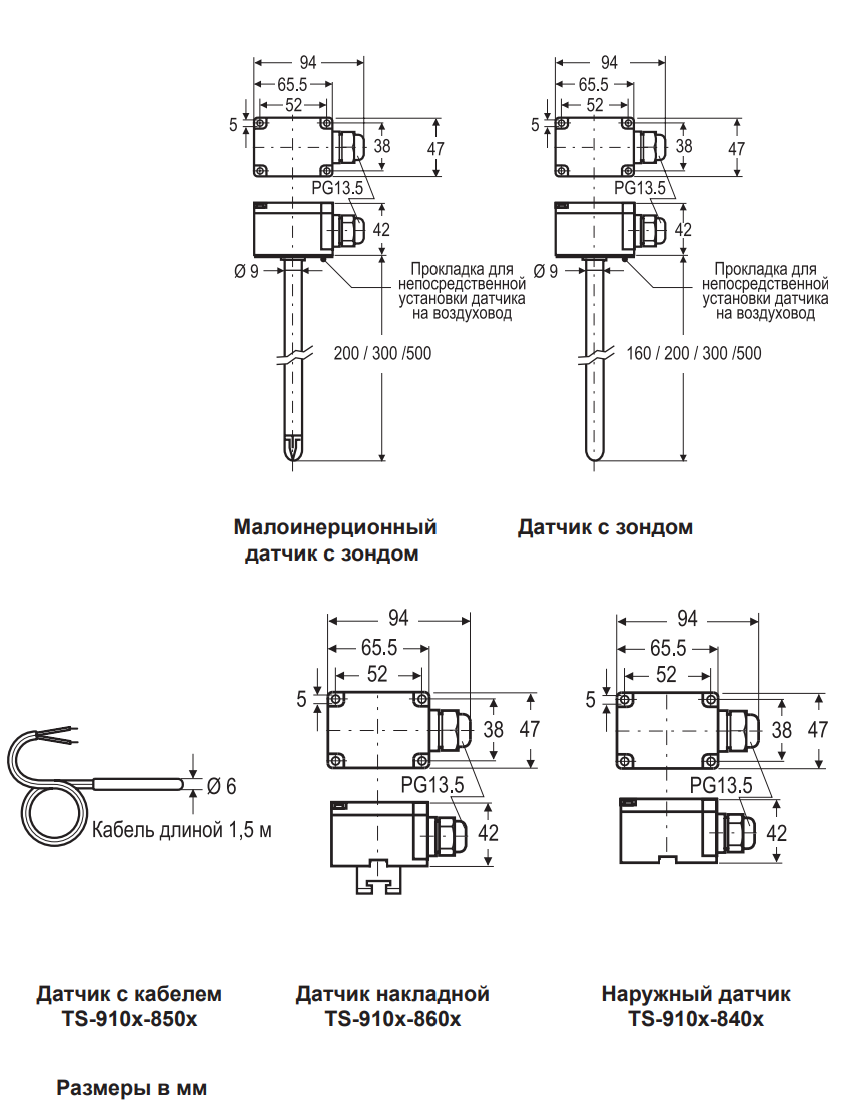

| Артикул | Тип датчика | Длина зонда, мм |
| TS-9101-8101 | Выносной чувствительный элемент | --- |
| TS-9101-8104 | Выносной чувствительный элемент | --- |
| TS-9101-8213 | Измерительный зонд* | 160 |
| TS-9101-8225 | Измерительный зонд* | 200 |
| TS-9101-8226 | Измерительный зонд* | 200 |
| TS-9101-8227 | Измерительный зонд* | 200 |
| TS-9101-8232 | Измерительный зонд* | 300 |
| TS-9101-8233 | Измерительный зонд* | 300 |
| TS-9101-8234 | Измерительный зонд* | 300 |
| TS-9101-8235 | Измерительный зонд* | 300 |
| TS-9101-8252 | Измерительный зонд* | 500 |
| TS-9101-8253 | Измерительный зонд* | 500 |
| TS-9101-8322 | Малоинерционный датчик с измерительным зондом | 200 |
| TS-9101-8323 | Малоинерционный датчик с измерительным зондом | 200 |
| TS-9101-8324 | Малоинерционный датчик с измерительным зондом | 200 |
| TS-9101-8227 | Малоинерционный датчик с измерительным зондом | 200 |
| TS-9101-8333 | Малоинерционный датчик с измерительным зондом | 300 |
| TS-9101-8353 | Малоинерционный датчик с измерительным зондом | 500 |
| TS-9101-8401 | Наружный датчик | --- |
| TS-9101-8402 | Наружный датчик | --- |
| TS-9101-8602 | Датчик с монтажной скобой | --- |
| TS-9101-8604 | Датчик с монтажной скобой | --- |
| TS-9101-8703 | Потолочный датчик | --- |
| TE-9100-8505 | Датчик с кабелем | --- |
| TS-9103-8220 | Измерительный зонд* | 200 |
| TS-9103-8320 | Малоинерционный датчик с измерительным зондом | 200 |
| TS-9103-8600 | Датчик с монтажной скобой | --- |
| TS-9104-8320 | Малоинерционный датчик с измерительным зондом | 200 |
| TS-9104-8400 | Наружный датчик | --- |
| TS-9104-8600 | Датчик с монтажной скобой | --- |
| TS-9105-8230 | Измерительный зонд* | 300 |
| TS-9105-8290 | Измерительный зонд* | --- |
| TS-9105-8600 | Датчик с монтажной скобой | --- |
| TS-9106-8220 | Измерительный зонд* | 200 |
| TS-9106-8230 | Измерительный зонд* | 300 |
| TS-9106-8250 | Измерительный зонд* | 500 |
| TS-9106-8310 | Малоинерционный датчик с измерительным зондом | 160 |
| TS-9106-8320 | Малоинерционный датчик с измерительным зондом | 200 |
| TS-9106-8330 | Малоинерционный датчик с измерительным зондом | 300 |
| TS-9106-8350 | Малоинерционный датчик с измерительным зондом | 500 |
TS-9103-8320 - малоинерционный датчик NTC K2 с зондом 200 мм обеспечивает быстрый и точный контроль температуры воздуха в воздуховодах систем вентиляции и кондиционирования.
