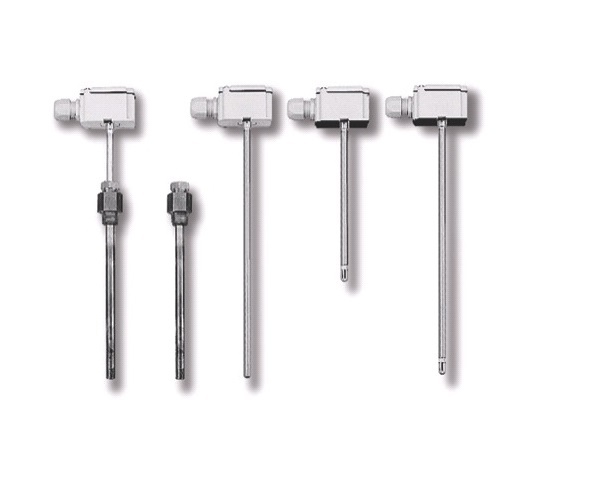

Johnson Controls TS-9100-8901 представляет собой пассивный погружной датчик температуры NTC.
Он использует NTC 10K (10 кОм при 25°C) для измерения в жидкостях в диапазоне от 0 до 50°C. Используется как входной сенсор для контроллеров System 9100 (TC-9100, SC-9100) в HVAC-системах для мониторинга теплоносителя.
TS-9100-8901 представляет собой пассивный датчик из серии TS-9100 с NTC 10K элементом, предназначенный для погружения в жидкости - вода, гликоль через колодец из нержавеющей стали или меди. Сопротивление 10 кОм при 25°C обеспечивает высокую линейность в диапазоне от 0 до 50°C для TC-8800/TC-9100 контроллеров от 20 до 120°C для SC-9100. Кабель 2 м с PG13.5 inlet, монтаж в колодец copper/SS AISI 304 для труб DN15+, байонет-система упрощает установку/сервис без слива системы. Точность ±1%, время отклика <30 с, max средняя температура 70°C K10.
Корпус Makrolon (поликарбонат) IP54 защищен от влажности, трубка ø9 мм, длина зонда стандартная (точная не указана в доступных данных). Совместим с System 9100 family для фанкойлов, AHU, чиллеров - подключается напрямую к AI контроллера. По сравнению с активными 0-10V TS-9101, пассивный дешевле и проще для коротких дистанций. Документация подчеркивает гибкость: разные колодцы, фланцы для duct/immersion. В эксплуатации мониторит supply/return, предотвращая замерзание. CE-сертифицировано (EMC EN50081-1/82-1), ресурс >10 лет. Вес ~0.2 кг.

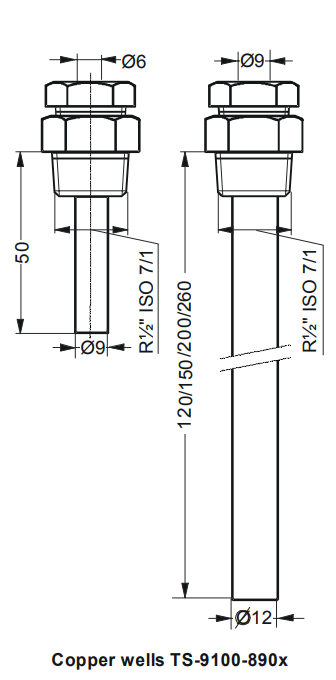

Гильза погружного датчика
| Код заказа | Материал | Резьба | Длина, мм |
| TS-9100-8901 | Медь | R1/2” | 120 |
| TS-9100-8902 | Медь | R1/2” | 200 |
| TS-9100-8905 | Медь | R1/2” | 50 |
| TS-9100-8910 | Нержавеющая сталь | G1/2” | 100 |
| TS-9100-8911 | Нержавеющая сталь | G1/2” | 120 |
| TS-9100-8912 | Нержавеющая сталь | G1/2” | 200 |
| TS-9100-8914 | Нержавеющая сталь | G1/2” | 150 |
| TS-9100-8915 | Нержавеющая сталь | G1/2” | 50 |
TS-9100-8901 обеспечивает точное NTC 10K измерение для погружения с гибким монтажом и высокой надежностью в System 9100 приложениях.
