Johnson Controls TS-6370D-D13 представляет собой активный датчик температуры для воздуховодов или погружения.
Он выдает сигнал 0-10 VDC, соответствующий температуре воздуха или воды в диапазоне 0...+40 °C. Используется в системах HVAC для мониторинга и контроля в вентиляционных каналах или трубопроводах.
TS-6370D-D13 представляет собой надежный датчик из серии TS-6300, предназначенный для измерения температуры в воздуховодах или жидкостях с погружным колодцем длиной 446 мм 17.56". Активный выход 0-10 VDC пропорционален температуре 0...+40 °C (32...+104 °F), что идеально для контроля подающего/обратного теплоносителя, воздуха в VAV или фанкойлах. Питание 24 VAC/DC 15-30 VAC/DC, <20 mA обеспечивает совместимость с контроллерами Metasys, TEC и сторонними BMS. Корпус IP54 кроме кабеля IP67 из пластика и металла выдерживает влажность 5-95% RH, температуру -40...+70 °C, монтаж байонетным креплением для быстрой установки.

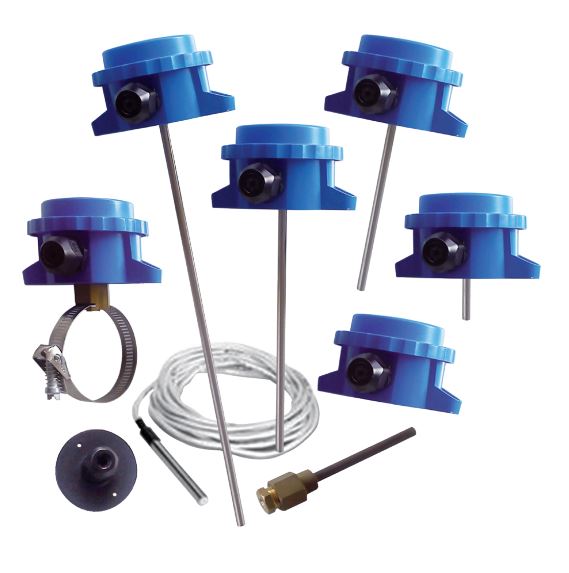

Датчик состоит из зонда с колодцем, кабеля 5 м и разъема для подключения к контроллеру. Bayonet-система позволяет установить колодец заранее, а сенсор - позже, упрощая сервис без демонтажа воздуховода. Линейность и точность ±0.5°C типично гарантируют стабильный сигнал для PID-регулировки клапанов/заслонок. В сравнении с пассивными NTC/PT100 TS-63xx, активная версия не требует внешнего преобразователя, снижая затраты на проводку. Документация подчеркивает универсальность: разные длины 138/192/290/446 мм для воздуховодов глубиной до 450 мм или труб DN15-50.

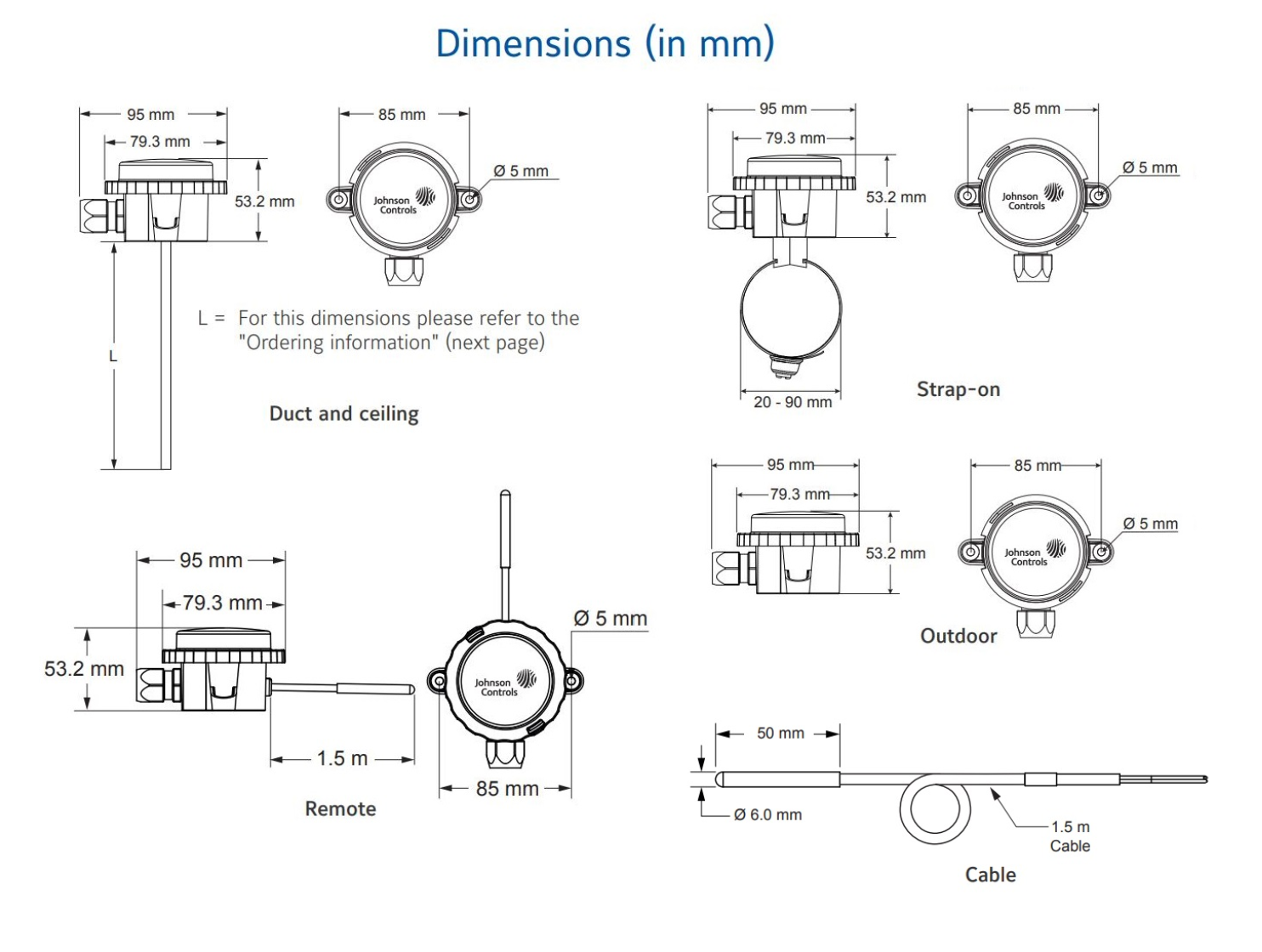

В типичных HVAC-приложениях офисы, больницы, дата-центры TS-6370D-D13 интегрируется в DX-системы для защиты от замерзания или перегрева, обеспечивая отклик <30 с. Сертифицировано CE EMC/LVD, совместимо с Johnson Controls и third-party контроллерами. Вес ~0.3 кг, габариты зонда 12 мм диаметр. Ресурс >10 лет, без калибровки. Экономит энергию за счет точного мониторинга, минимизируя перерасход.
- Активный 0-10 VDC без преобразователя для прямого BMS-подключения.
- Байонет-монтаж: колодец заранее, сенсор без остановки системы.
TS-6370D-D13 предлагает точное активное измерение температуры в duct/immersion с байонет-монтажом и IP54 защитой для надежной интеграции в любые HVAC-контроллеры.
