Johnson Controls TS-6330D-A10 представляет собой пассивный датчик температуры для воздуховодов или погружения.
Он выдает сигнал NTC 2K2 2252 Ом при 25°C в диапазоне от -40 до +120 °C с длиной погружения 138 мм. Используется в системах HVAC для точного измерения температуры воздуха или воды в вентиляционных каналах и трубах.
TS-6330D-A10 представляет собой пассивный датчик из серии TS-6300, оптимизированный для воздуховодов и погружных применений с коротким зондом 138 мм 5.44". NTC-элемент 2K2 обеспечивает высокую чувствительность около 5.4 Ом/°C, совместимую с контроллерами Johnson Controls Metasys, System 9100, TUC03, TC-8900 и сторонними BMS. Питание не требуется - сопротивление напрямую преобразуется в температуру через калиброванные таблицы. Байонет-монтаж позволяет установить колодец заранее, а сенсор вставлять без остановки системы, что критично для сервисных работ в работающих HVAC.
Корпус IP54 синий пластик PMS 300 с кабелем IP67 защищен от пыли/влаги, выдерживает -40...+70°C окружающей среды, 5-95% RH. Клеммы винтовые до 1.5 мм² 16 AWG упрощают проводку на 50+ м без потери точности ±0.5°C типично. Диапазон -40...+120°C идеален для экстремальных условий: подача чиллера -10°C, пар +110°C или VAV-воздух. По сравнению с активными TS-6370D (0-10V), пассивная версия дешевле и проще для legacy-систем без преобразователей. Документация подтверждает точность без калибровки >10 лет.

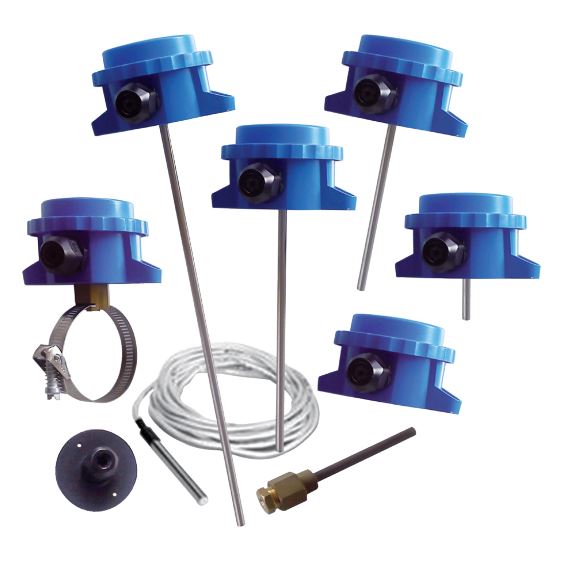

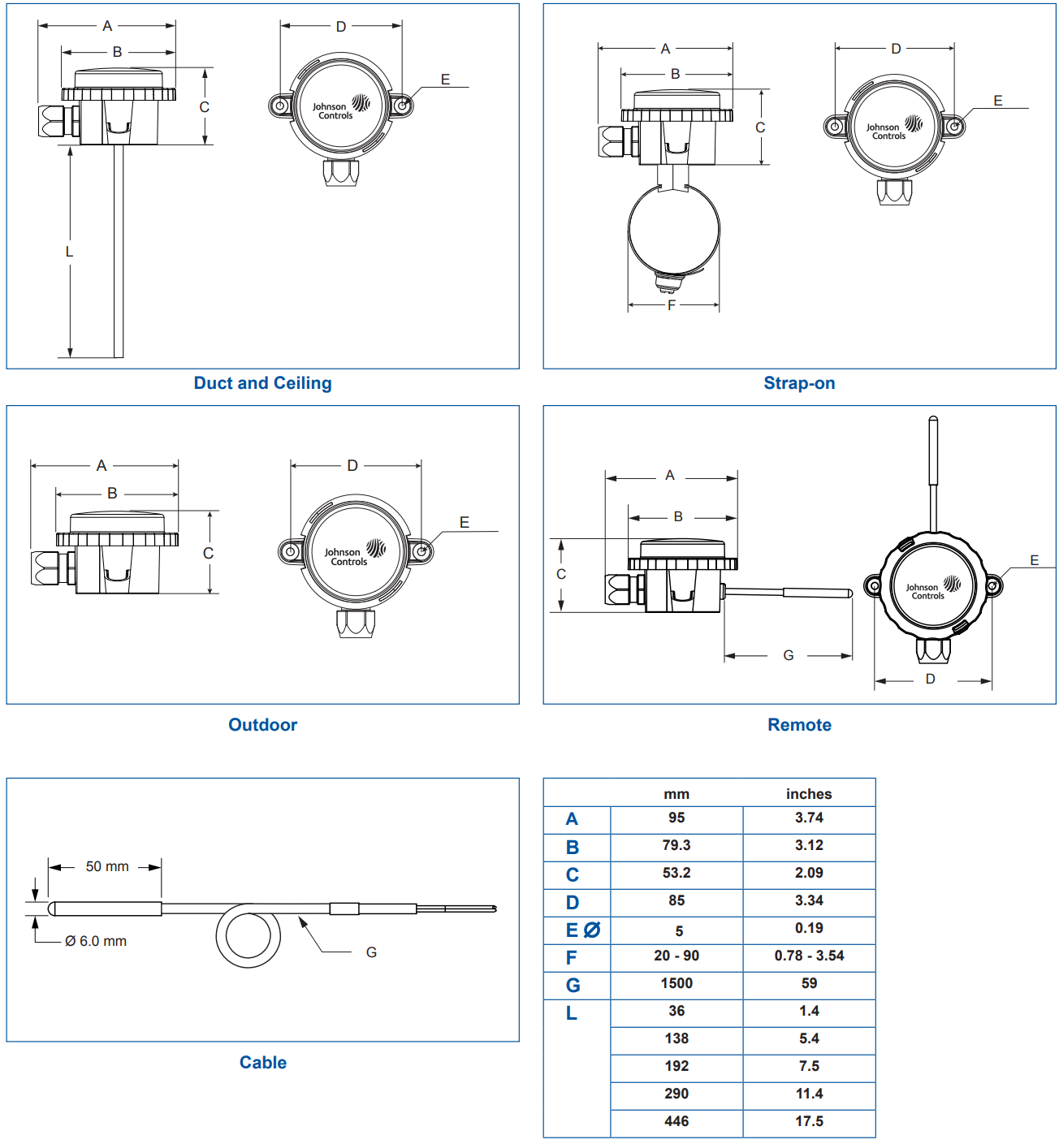

В офисах, заводах, дата-центрах датчик мониторит mixed air, supply/return, предотвращая замерзание или перегрев. Линейная кривая NTC K2 минимизирует ошибки PID, снижая энергозатраты на 10-15%. Вес ~0.25 кг, диаметр зонда 12 мм. Сертифицировано CE EMC/LVD. Масштабируемость серии: A10=138 мм, B10=192 мм, C10=290 мм, D10=446 мм для разных глубин. Экономит на монтаже за счет bayonet и plug-in.
TS-6330D-A10 обеспечивает точное пассивное измерение температуры duct/immersion с байонет-монтажом и надежной NTC 2K2 характеристикой для всех HVAC-контроллеров.
