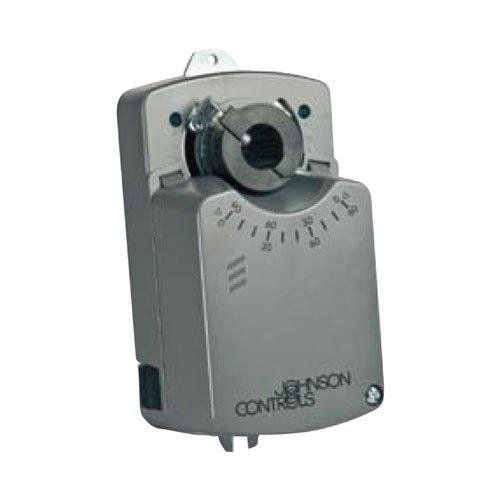

Johnson Controls M9304-ADC-1N

DAN2.SN. 230 VAC, двухпозиционное и трехпозиционное управление, 4 Нм

Артикул: M9304-ADC-1N

Наличие: Есть в наличии

Описание

Johnson Controls M9304-ADC-1N

DAN2.SN. 230 VAC, двухпозиционное и трехпозиционное управление, 4 Нм
Категория: Приводы воздушных заслонок
CONTR.VALVE OPEN/CL.4NM

4 Н*м, трехпозиционные и пропорциональные приводы

Характерной особенностью привода является адаптер штока Johnson Controls, который сочетает функции ограничителя угла поворота и индикатора положения.

Характеристики

- Двухпозиционное (ON/OFF), трехпозиционное и пропорциональное регулирование.
- Независимое от нагрузки время поворота.
- Возможна одновременная работа до 5 приводов, соединённых параллельно.
- Съемная клеммная колодка.
- Простой монтаж с помощью универсального адаптера на вал Ш6–16 мм или с комплектом адаптера M9000-ZxxDN на шпиндель квадратного сечения со стороной 8, 10, 11 и 12 мм и длиной не менее 45 мм.
- Выбор направления вращения.
- Ограничение угла поворота.
- Ручное управление с кнопкой отключения редуктора.
- 2 настраиваемых вспомогательных выключателя.
- Автоматическое отключение в крайних положениях (для защиты от перегрузки).
- Режим энергосбережения в крайних положениях.
- Возможен заказ приводов с кабелем длиной 1 м, не содержащим галогенов.

Крутящий момент	4 Н*м
Время перемещения	35 с
Площадь заслонки	0.8 m²
Электрические соединения	Кабель
Потребляемая мощность	2.1VA
крутящий момент	18 in.-lb.

Обзор модификации

Код заказа	Способ управления	2 вспом. выключателя	Напряжение питания (50/60 Гц)
M9304-AGA-1N	Двухпозиционные ON/OFF и трехпозиционные	—	24 VAC/DC
M9304-AGC-1N		•	24 VAC/DC
M9304-ADA-1N		—	230 VAC
M9304-ADC-1N		•	230 VAC
M9304-AKA-1N		—	48VDC
M9304-AKC-1N		•	48VDC
M9304-BDA-1N		—	230 VAC
M9304-BDC-1N		•	230 VAC
M9304-GGA-1N	DC1...10 V	—	24 VAC/DC
M9304-GKA-1N	DC1...10 V	—	48 VAC/DC

Описание Johnson Controls M9304-ADC-1N.pdf
