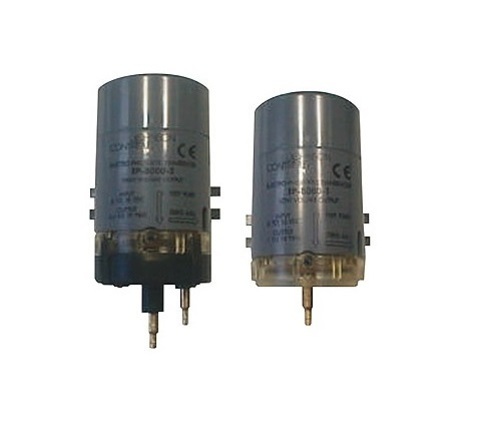

Johnson Controls EP-8000-4 представляет собой электропневматический преобразователь высокого объема с реле.
Он преобразует электрический сигнал 4-20 мА в пропорциональный пневматический выходной сигнал давления. Используется в системах автоматизации зданий для управления пневматическими клапанами и приводами в HVAC.
EP-8000-4 - это надежный электропневматический преобразователь из серии EP-8000, разработанный Johnson Controls специально для интеграции электронных систем управления с пневматической автоматикой. Устройство принимает входной сигнал по току 4-20 мА от электронного контроллера и преобразует его в пропорциональный пневматический сигнал давления 3-15 psig 21-105 кПа, что идеально для управления позиционерами приводов клапанов типа V-9502 или заслонок D-9502. Это позволяет напрямую соединять современные цифровые контроллеры с legacy пневматическими исполнительными механизмами, обеспечивая плавный переход в системах отопления, вентиляции и кондиционирования без полной замены оборудования.
Модель отличается высоким объемом воздуха, что дает максимальную производительность 437 мл/с 1600 scim, подходящую для крупных приводов с повышенным потреблением воздуха. Корпус из поликарбоната UL94 V-O и полисульфона защищен по IP42, а латунные соединения для трубок 5/32" или 1/4" O.D. упрощают монтаж на поверхностях или напрямую на актуаторах. Заводская настройка с регулировкой zero ±9 psig и span 10-20 мА гарантирует точность: линейность до 5%, гистерезис 1.4 кПа, чувствительность 0.3 psig/psig. Работает при 5-50°C, влажности до 90% RH, на чистом сухом воздухе 18-25 psig номинал 20 psig. Потребление воздуха минимально - 12.3 мл/с, что экономит ресурсы.
В типичных установках на объектах вроде офисов, больниц или заводов EP-8000-4 балансирует сигналы для точного позиционирования клапанов, снижая энергозатраты и повышая комфорт. Тестовая точка с гиподермической иглой упрощает калибровку манометром. По сравнению с низкообъемными моделями EP-8000-3, эта версия лучше для динамичных систем с высокой нагрузкой. Документы подтверждают CE-сертификацию и вес 0.27 кг для удобства. Общий ресурс - годы бесперебойной работы при соблюдении условий.
| Артикул | Вход | Диапазон входного сигнала | Заводской диапазон выходного сигнала , кПа (фунт/дюйм2) |
| EP-8000-1 | Малый объем (без реле) | 0,5–9 В | 7–126 (1–18) |
| EP-8000-2 | Большой объем (без реле) | 0,25–9,5 В | 3,5–133 (0,5–19) |
| EP-8000-3 | Малый объем (без реле) | 4–20 мА | 21–105 (3–15) |
| EP-8000-4 | Большой объем (без реле) | 4–20 мА | 21–105 (3–15) |
| Принадлежности | |||
| EP-8000-101 | Монтажный комплект для электропневматического преобразователя | ||
EP-8000-4 обеспечивает пропорциональный пневматический сигнал высокого объема с реле, сочетая простоту, точность и надежность для эффективного управления в системах автоматизации зданий.
