Johnson Controls DMF1.08N представляет собой поворотный электрический привод с возвратной пружиной для заслонок. Используется в системах вентиляции и кондиционирования для управления воздушными клапанами при пропорциональном сигнале.
DMF1.08N - компактный сервопривод Joventa/Johnson Controls из линейки DMF для HVAC-заслонок площадью до 1.2 м². Крутящий момент 8 Нм, пропорциональное управление 0-10VDC/2-10VDC, полный ход 95° регулируемый стоп 35-95°. При отключении питания пружина автоматически возвращает заслонку в безопасное положение закрыто/открыто. Время полного хода 150 сек, пружины - 17-25 сек. Питание 24 VAC/DC ±20%, потребление 5VA hold 2VA. Корпус пластик/металл IP54, универсальный адаптер под квадрат 10 мм, ручной override. Подключение: 3-проводной сигнал + питание, параллельное питание до 5 приводов.

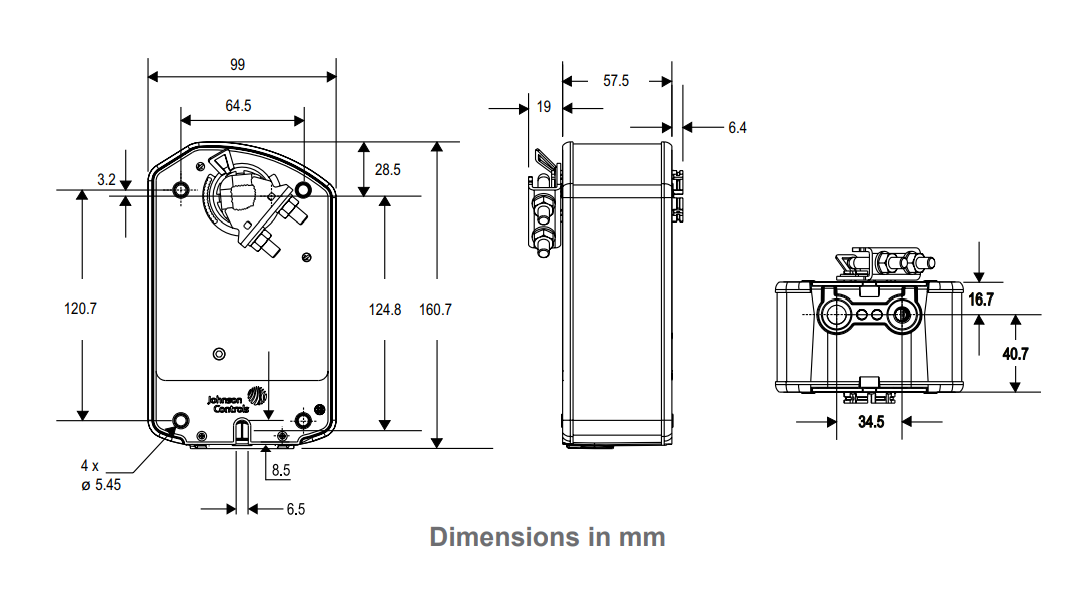

Рабочая среда от -30 до +50°C, монтаж любые оси, вес 0.85 кг, габариты 124.8x99x160.7 мм. Надежность: 100 000 циклов, защита от stall, LED-индикаторы. По сравнению с DMF1.08SN с доп.контактами - базовая модель. Применение: VAV, AHU mixing, дымовые заслонки. Интеграция с контроллерами Metasys, TEC по 0-10V. Преимущества: быстрая аварийка, компактность, универсальность.
| Фирма-изготовитель | Johnson Controls / Joventa |
| Серия | DMF1 / M9208 |
| Модель | DMF1.08N |
| Тип | Привод заслонки с пружиной |
| Питание | 24 VAC/DC, 5 VA |
| Крутящий момент | 8 Нм |
| Ход | 95° регулируемый 35-95° |
| Время хода | 150 сек пружина 17-25 сек |
| Управление | 0-10V / 2-10V пропорциональное |
| Защита | IP54 |
| Вес | 0.85 кг |
- Пропорциональное 0-10V управление.
- Автовозврат пружиной при blackout.
- Регулируемый угол 35-95°.
- Параллельное питание 5 приводов.
- IP54, ручной override.
- Универсальный квадратный адаптер.
- LED-статус.
DMF1.08N - надежный привод с возвратной пружиной 8 Нм для пропорционального управления заслонками до 1.2 м² с быстрым аварийным возвратом и высокой совместимостью.
