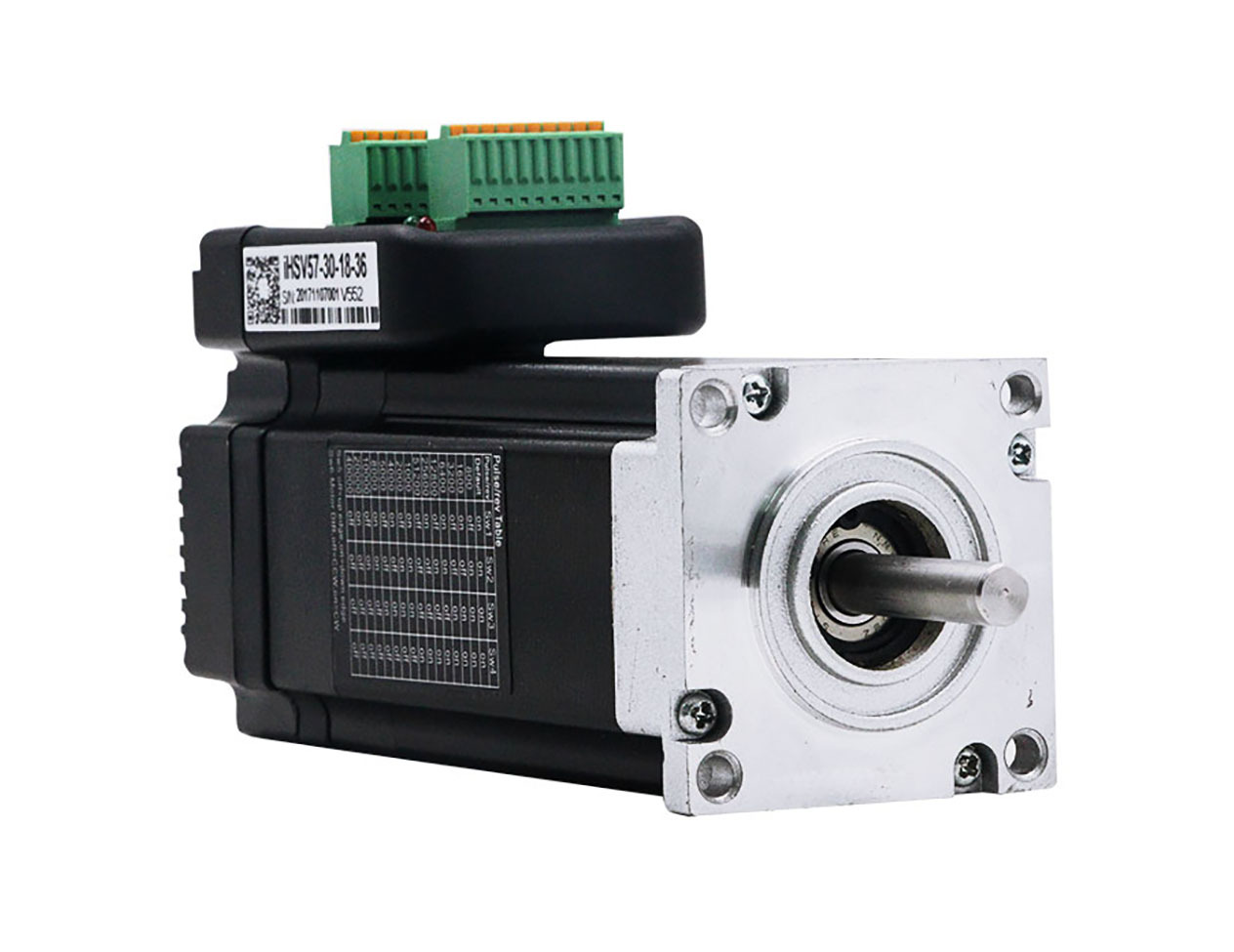

JMC, модель iHSV57-30-18-36, представляет собой интегрированный сервопривод формата NEMA 23 с мощностью 180 Вт и номинальным напряжением 36 В постоянного тока. Этот компактный сервомотор совмещает двигатель, энкодер и встроенный блок управления в одном корпусе, обеспечивая высокую точность позиционирования и эффективность управления.
Интегрированный сервопривод iHSV57-30-18-36 включает высокоскоростной бесшумный электродвигатель, оптичский энкодер с разрешением 1000 линий для мониторинга углового положения вала и встроенный драйвер с несколькими режимами обратной связи (позиционный, скоростной и токовый контуры). Это позволяет достигать плавного и точного движения, минимизируя вибрации и потери мощности.
Рабочее напряжение сервопривода находится в интервале 20–50 В DC (типично 36 В), мощность - 180 Вт, номинальная скорость вращения - 3000 об/мин, а удерживающий момент - 0,6 Н·м. Максимальный пиковый крутящий момент достигает 1,71 Н·м. При этом уровень шума низкий, что важно для применения в прецизионных механизмах.
Управление осуществляется с помощью стандартных интерфейсов PULSE/DIR/ENA с оптической развязкой, с входным логическим уровнем 3,5-5 В. Конфигурация сервопривода допускает настройку параметров через последовательный порт RS232, DIP-переключатели или внешний программируемый модуль HISU-DM, что обеспечивает удобство эксплуатации и адаптацию под различные задачи.
iHSV57-30-18-36 широко применяется в прецизионных станках с ЧПУ, 3D-принтерах, автоматизированных системах маркировки и лазерной резки, робототехнике и прочих оборудовании, где требуется высокая точность движения и надежность.
| Фирма-изготовитель | JMC |
| Страна изготовления | Китай |
| Модель | iHSV57-30-18-36 |
| Тип устройства | Интегрированный сервопривод NEMA 23 |
| Номинальное напряжение | 36 В DC |
| Мощность | 180 Вт |
| Удерживающий момент | 0.6 Н·м |
| Максимальный крутящий момент | 1.71 Н·м |
| Номинальная скорость | 3000 об/мин |
| Разрешение энкодера | 1000 линий |
| Интерфейсы управления | PULSE/DIR/ENA, RS232, DIP-переключатели |
| Рабочая температура | 0…70°С |
| Вес | Около 1.6 кг |
- Полностью интегрированный сервопривод с двигателем, энкодером и управлением.
- Высокоточная позиционная обратная связь с разрешением 1000 линий.
- Три настраиваемых обратных канала управления: позиционный, скоростной и токовый.
- Возможность настройки работы через RS232 или DIP-переключатели.
- Высокий крутящий момент 0,6 Н·м с пиковым до 1,71 Н·м.
- Компактные габариты формата NEMA 23 и сравнительно малый вес.
- Применяется в прецизионном оборудовании, ЧПУ, 3D-принтерах и робототехнике.
iHSV57-30-18-36 – это современный интегрированный сервопривод, который обеспечивает высокую точность и динамичность управления при компактных размерах и низком уровне шума. Он отлично подходит для задач, требующих надежности, быстрой реакции и минимизации энергопотребления.
